一体弯柄便携抛出刀三维数模设计

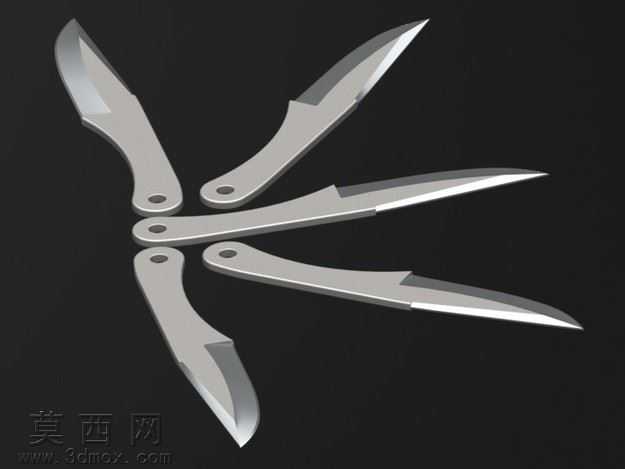

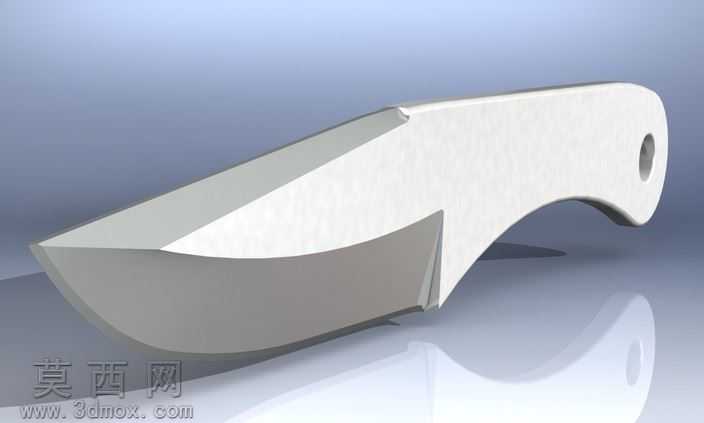

本款抛出刀三维模型采用参数化建模思路完成整体结构设计，建模过程中优先保证刀具刃口、握持柄部、挂装孔位的尺寸精度与曲面流畅度，整体为一体成型的无拼接结构，避免了分体装配带来的结构强度缺陷。建模阶段首先绘制刀身的中心轮廓曲线，通过多段曲率连续的样条线勾勒出弯柄与刀头的过渡形态，保证握持区域贴合手部施力角度，刀头部分采用双斜面开刃的结构设计，主切削刃从刀尖延伸至刀身中部，副切削刃在刀头内侧形成尖锐的穿刺角度，兼顾切削与穿刺的使用需求。曲面构建阶段通过放样、曲面缝合、实体加厚等操作生成刀身主体，对刃口位置做了0.1毫米的薄边处理，还原真实刀具的刃口形态，同时对所有棱边做了不同半径的圆角过渡，避免尖锐直角带来的应力集中问题，柄部末端的挂装孔采用拉伸切除加倒角的方式制作，孔位边缘做了圆弧过渡，方便穿绳挂装携带。材质与渲染阶段为模型赋予了高抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，还原不锈钢刀具冷冽的金属质感，渲染时采用三点布光方案，主光源从侧上方照射突出刀身的曲面光影变化，辅光源补光弱化暗部死黑，背光源勾勒刀身边缘轮廓，最终呈现的渲染图清晰展现了刀具的曲面弧度、刃口细节与金属光泽。结构设计上充分考虑了便携使用的需求，整体刀身长度控制在单手握持的适配尺寸，弯柄的弧度经过多次调整，既保证握持时的贴合度，也能在抛出时保证刀身的飞行稳定性，刀身厚度从柄部到刀尖做了渐变减薄处理，在保证柄部结构强度的同时降低刀头重量，优化整体的重心位置，让重心落在刀身靠近柄部三分之一处，提升握持与抛出时的操控手感。建模过程中对所有特征做了参数化关联，后续可根据实际使用需求调整刀身长度、刃口角度、柄部弧度等参数，快速衍生出不同尺寸规格的同类型刀具模型，模型的曲面质量达到G2连续，可直接用于后续的3D打印验证、数控加工编程或者产品展示渲染使用，完整还原了一体成型抛出刀的结构细节与设计特点。
