滚桶式节气门机械结构三维设计

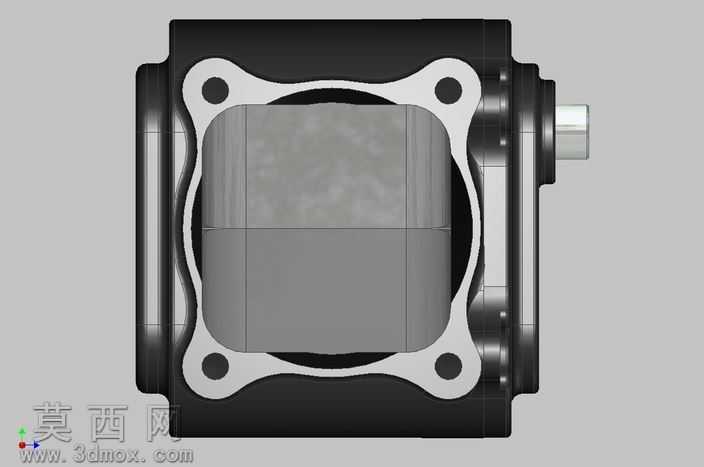

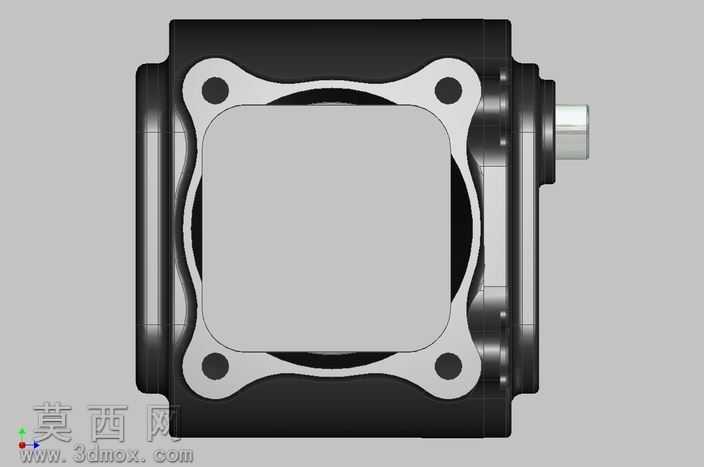

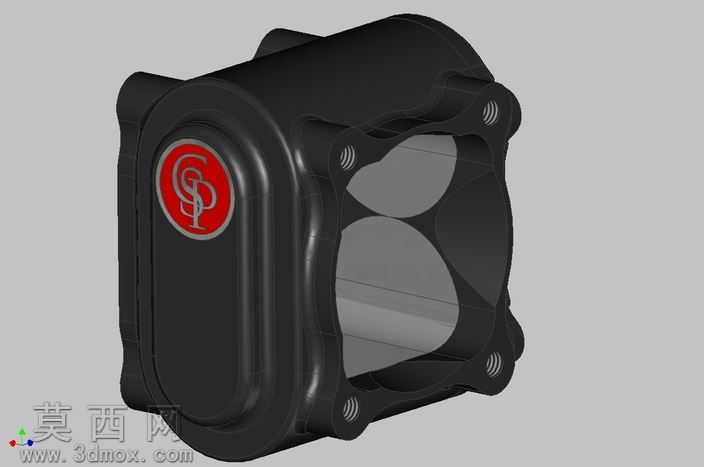

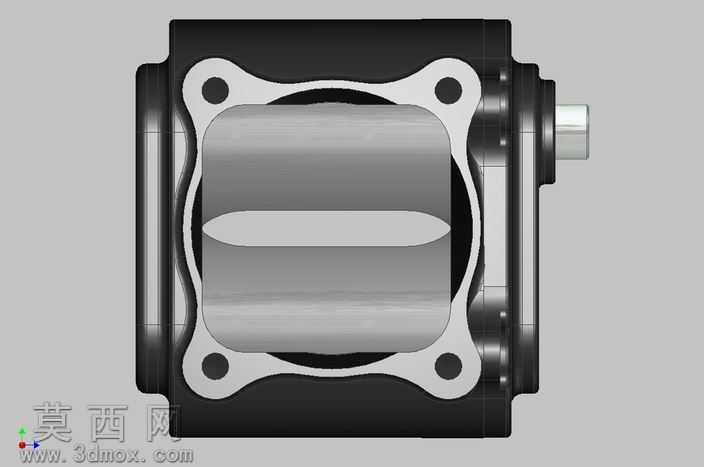

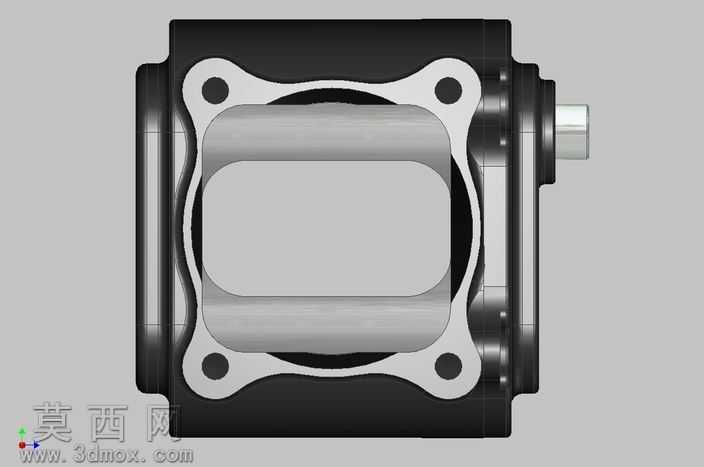

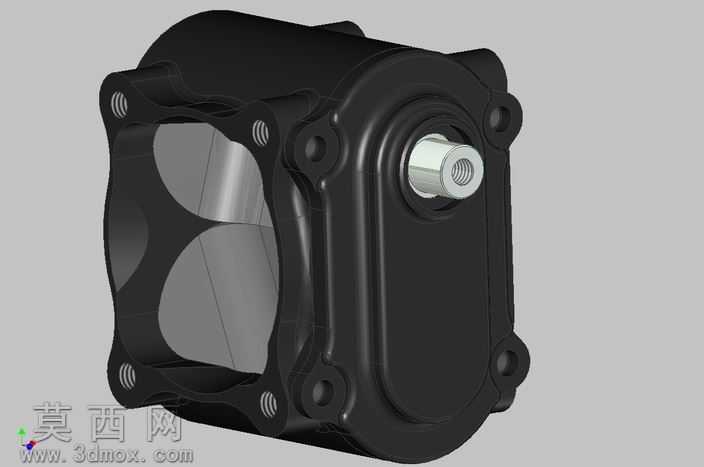

本作品为滚桶式节气门的三维结构设计，建模过程中严格遵循机械零件的尺寸配合规范，对节气门的核心功能部件进行了1:1比例的参数化还原。整体建模以滚桶式阀芯为核心，首先搭建阀体的主体基座结构，精准还原了基座四角的安装定位孔、端面密封贴合面的结构特征，保证安装位的形位公差符合机械装配要求。阀芯部分采用圆柱滚桶构型，建模时重点刻画了滚桶中部的通流截面结构，还原了滚桶转动时调节进气通流面积的核心功能结构，同时对阀芯两端的转轴定位结构做了细化处理，保证转轴与阀体安装位的同轴度符合转动配合的设计要求。材质渲染阶段，对阀体外壳采用哑光黑色金属材质，模拟压铸铝合金壳体的表面质感，对端面安装法兰采用银灰色金属材质，还原机加工金属面的细腻光泽，对阀芯滚桶部分做了金属拉丝质感的材质处理，区分不同部件的材质属性，同时对密封衔接位置做了细微的材质区分，提升模型的真实感。结构设计上，该滚桶节气门区别于传统蝶阀式节气门，采用圆柱滚桶作为节流元件，转动过程中气流通过截面的变化更线性，建模时还原了滚桶与阀体内腔的间隙配合结构，既保证转动顺畅，又避免过量漏气，同时还原了侧端输出轴的连接结构，可匹配驱动机构实现开度控制。设计思路围绕进气节流的线性调节需求展开，摒弃传统蝶阀的翻板结构，采用滚桶转动的通流调节方式，有效降低气流通过时的阻力扰动，提升进气控制的精准度，整体模型完整呈现了该类节气门的装配关系、部件构成与功能实现逻辑，可用于机械结构教学、动力进气系统设计参考等场景，模型各部件可拆分，便于观察内部的配合结构与运动逻辑。
