БПБ2型管道固定支撑支架结构

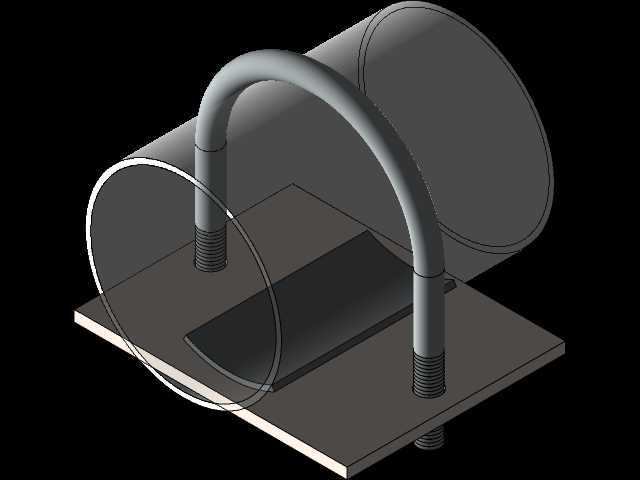

　　该支架结构主要应用于工业管路敷设场景，在化工流体输送、市政给排水、暖通空调循环管路、工业设备配套管线布设中均有广泛适配性，核心作用是为架空或沿基面铺设的圆形管道提供稳定的径向约束，抵消管路运行中产生的振动、热位移偏移以及介质流动带来的冲击力，避免管道因自重或外力作用出现形变、接口松脱等问题。结构采用U型抱箍配合底部安装平板的组合形式，抱箍弧度与适配管道外径完全贴合，接触位置增设柔性缓冲垫层，既可以增大接触摩擦力提升固定可靠性，也能避免金属抱箍与管道外壁直接接触造成的表面防腐层磨损，在有防腐要求的管路场景中可有效延长管道使用寿命。抱箍两端采用螺纹紧固件与底部平板连接，通过调整螺母锁紧行程可适配一定公差范围内的管道外径，

　　安装时无需现场对抱箍进行二次弯折加工，降低现场施工的调整难度。底部安装平板为矩形板式结构，板面预留两个对称布置的安装通孔，孔位间距匹配常规膨胀螺栓、预埋螺栓的布设规格，可直接固定在混凝土基面、钢结构支架横梁或者设备壳体的预设安装位上，平板与基面完全贴合，受力均匀分散，不会出现局部应力集中导致的基面压损问题。设计阶段充分考虑了安装边界的适配性，抱箍的弯曲半径严格对应适配管道的公称通径，整体安装后支架突出管道外壁的尺寸控制在合理范围，不会占用过多管路周边的检修空间，在密集排布的管廊场景中可有效压缩管路布设的总间距，提升管廊空间利用率。紧固件采用标准六角头螺栓配合防松垫圈的组合，在长期受振动的工况下可避免螺母自行松脱，

　　保障固定结构的长期可靠性。整体结构没有冗余的异形构件，所有零件均采用常规五金加工工艺即可生产，加工成本可控，同时建模过程中对所有配合面做了公差适配处理，虚拟装配时无干涉问题，可直接导出工程图用于生产下料，也可导入管路仿真软件中，用于管路系统的应力、振动仿真分析，为管路整体布局的受力校核提供准确的支撑结构参数。在实际选型时，可根据管道的公称通径、运行重量、振动量级调整抱箍的板材厚度、螺栓规格以及底板尺寸，该结构的建模逻辑具备参数化调整基础，修改对应尺寸参数即可快速生成不同通径适配的支架模型，大幅提升同系列支架的设计出图效率。
