双抱箍式槽型管道固定支撑构件

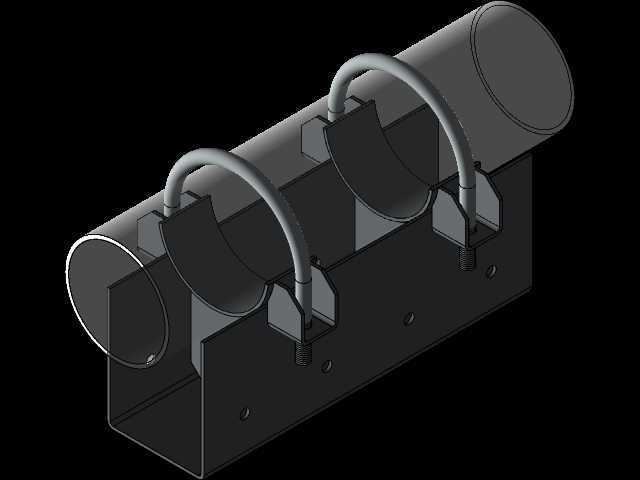

　　这类槽型底座搭配双金属抱箍的管道支撑构件，常应用在工业厂区工艺管线排布、建筑给排水立管固定、暖通空调循环水管架设、市政管廊管线托举等场景中，核心作用是约束管道的径向位移与轴向窜动，同时抵消管线运行中因介质流动、温度形变产生的附加应力，避免管道因自重下垂、振动松脱或应力集中出现破损泄漏。从结构设计逻辑来看，构件采用C型槽钢作为承载底座，槽钢侧壁预留的多组安装孔可适配不同的安装基面固定需求，既可以通过膨胀螺栓固定在混凝土结构墙面、地面，也能配合T型螺栓固定在综合支吊架的C型槽钢横梁上，安装时可根据现场管线的实际标高微调固定位置，降低现场配钻、切割的二次加工工作量。上部的两组金属抱箍采用弧形贴合设计，

　　抱箍内侧与管道外壁的接触弧度完全匹配对应管径的圆柱面，锁紧后可实现与管道外壁的均匀面接触，相比单点式管卡能大幅降低局部压应力，避免薄壁管道被卡压变形；抱箍与下部槽钢底座之间通过螺栓副连接，锁紧螺母下方配套的平垫与防松垫圈，可在管线长期振动工况下避免连接副松脱，保障支撑结构的长期可靠性。从安装边界来看，该支撑构件适配的管道外径与抱箍内径完全匹配，底座槽钢的长度覆盖两组抱箍的安装间距，槽钢的翼缘高度可满足抱箍连接螺栓的穿装与锁紧操作空间，安装时需保证底座基面与管道轴线的平行度偏差在允许范围内，避免抱箍出现偏斜导致局部受力不均。在管线排布密集的管廊区域，这类支撑构件可通过调整抱箍的安装位置适配同管径的单根管道固定，

　　槽钢底座的槽型结构也可预留后续新增管线的扩展安装空间，无需额外更换支撑底座即可完成小范围的管线调整。针对有温度形变的热力管线场景，该类支撑可配合滑动垫板改造为滑动支座，允许管道沿轴向产生一定范围的热胀位移，同时限制管道的横向摆动，兼顾固定约束与形变释放的需求。构件的所有棱角位置均做了倒角处理，避免安装过程中划伤施工人员或管道外防腐层，抱箍的金属表面做了防锈处理，可适应潮湿、多粉尘的工业安装环境，降低长期使用中的锈蚀速率，延长支撑结构的维护周期。
