气动压紧式杠杆夹持工装结构设计

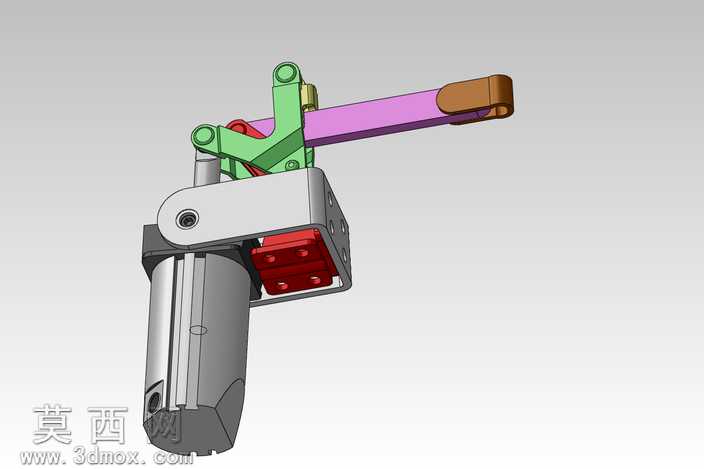

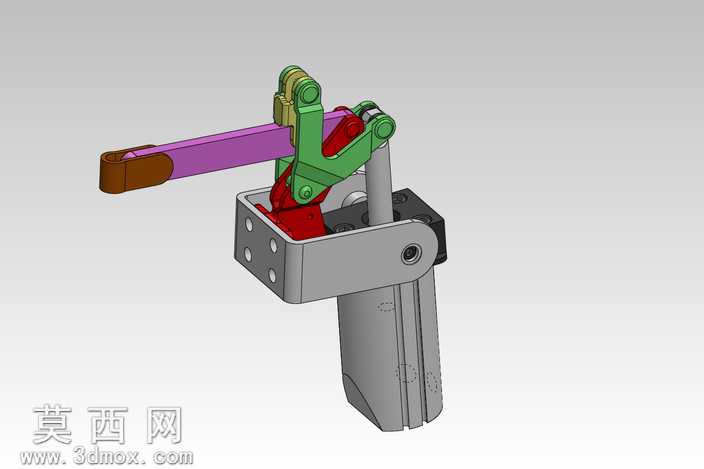

本作品为气动驱动的压紧夹持类工装结构，采用三维参数化建模方式完成全零件建模与总装配合，建模过程中严格遵循机械加工公差配合规范，对气缸安装座、铰接销轴、杠杆压臂、压头组件等所有零件均完成了独立特征建模，保证各零件的装配约束关系完全符合实际机械装配逻辑，可直接用于后续工程图导出与加工参考。渲染阶段采用哑光金属材质模拟气缸缸体、安装支架的金属加工质感，对铰接转动副位置添加了金属光泽材质区分销轴与安装座的材质差异，压臂操作端采用防滑耐磨的棕色工程塑料材质，杠杆传动部分采用亮绿色漆面金属材质区分不同功能模块，整体渲染效果层次分明，可清晰辨识各结构的功能分区。结构设计上采用气动直线驱动搭配杠杆增力机构，气缸竖直布置提供直线往复动力，通过多组铰接连杆将气缸的直线推力转化为压臂的圆弧摆动压紧动作，压臂末端设置软质防滑压头，避免压紧过程中损伤工件表面，安装支架采用三面安装孔设计，可适配不同工作台面的安装固定需求，铰接位置均设计了耐磨衬套安装位，可提升机构长期往复动作的使用寿命。设计思路围绕快速压紧、操作便捷、夹持稳定的核心需求展开，摒弃传统手动夹钳的人力操作模式，采用气动驱动实现压紧动作的自动化控制，杠杆机构的传动比经过反复校核，可在常规工厂气源压力下输出足够的压紧力，同时保证压臂打开角度满足工件上下料的操作空间需求，整体结构紧凑无冗余设计，所有外露棱角均做了倒圆角处理，符合工业工装的安全设计要求，各零件的建模均预留了标准件替换接口，气缸、销轴、紧固件均可直接替换为对应规格的标准商用件，降低后续实际加工装配的选型成本。
