干燥物料输送用带气动闸门的溜槽结构

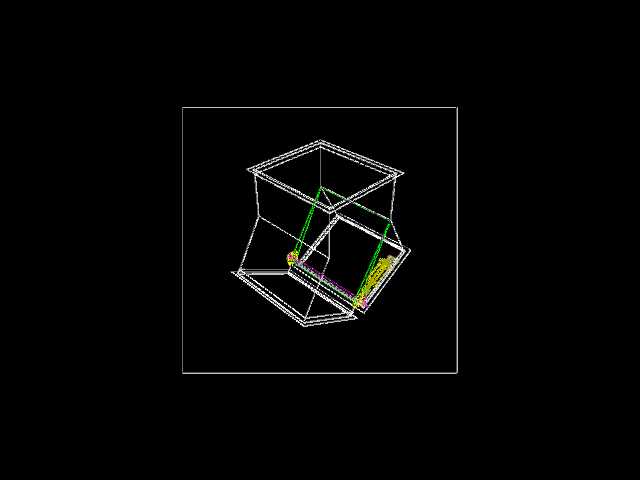

　　在散料处理的生产环节里，干燥粉状、颗粒状物料的中转输送经常会遇到下料冲量难控制、物料撒漏、下料口堵料的问题，这款溜槽结构就是针对这类干燥物料的中转下料场景设计的，常见于粮食加工、建材干粉生产、塑料粒子输送、化工干燥料中转的工段，衔接上游料仓、筛分设备与下游输送设备、包装设备的下料接口。从结构设计来看，整体采用上宽下窄的变径斗式结构，上部的方形大口是接料端，尺寸匹配上游设备的出料口法兰边界，安装时可直接通过法兰螺栓与上游出料端固定，不需要额外做变径转接，减少了物料在转接位置的残留堆积。下部的收缩段采用渐变的斜壁设计，斜壁角度设置大于干燥物料的自然休止角，能保证物料依靠自重顺利下滑，不会在壁面粘料积料，避免长期积料导致的物料变质、

　　堵料问题。溜槽侧部配置的气动闸门组件是核心的控制部件，采用气缸驱动的插板结构，气缸通过支架固定在溜槽侧壁，插板的运动轨迹与溜槽下料通道垂直，可通过气源的通断控制插板的开合度，既可以完全截断料流，方便下游设备的检修、换料操作，也可以调节插板的开度来控制下料流量，匹配下游设备的处理能力，避免下料量过大导致下游设备过载堵料。闸门的插板与溜槽侧壁之间采用间隙配合加密封毡条的结构，既能保证插板运动顺畅无卡滞，也能避免干燥细粉从缝隙处漏出，减少生产现场的粉尘污染。从安装边界来看，整体结构没有外凸的复杂部件，除侧部气缸组件外，主体轮廓为规则的方锥形，安装时只需要预留气缸的伸缩动作空间即可，不需要额外占用过大的厂房空间，主体采用薄壁钢板焊接结构，

　　重量较轻，对安装支撑的强度要求不高，可直接架设在输送设备的进料端上方，也可通过支架吊装在料仓下方。设计时特意在溜槽内部易磨损的斜壁位置预留了衬板安装位，长期使用磨损后可直接更换衬板，不需要整体更换溜槽主体，降低了后期的维护成本。针对干燥物料流动性好的特点，溜槽的出料口尺寸做了收窄设计，避免物料流速过快导致的下料冲击、粉尘飞扬问题，配合气动闸门的流量调节，可实现稳定可控的物料输送，适配不同产能的生产线需求。
