立式双法兰连接篮式管路过滤装置

　　这款立式过滤装置主要面向工业流体输送管路的杂质拦截场景，常见应用在化工原料输送、循环冷却水系统、轻质油品传输、市政给排水支管等工况中，核心作用是在流体进入下游精密设备前，滤除混杂在介质里的焊渣、金属碎屑、泥沙、密封带残段等固态杂质，避免杂质卡涩阀门密封面、磨损泵体叶轮、堵塞换热设备流道，从源头降低下游设备的非计划停机概率。

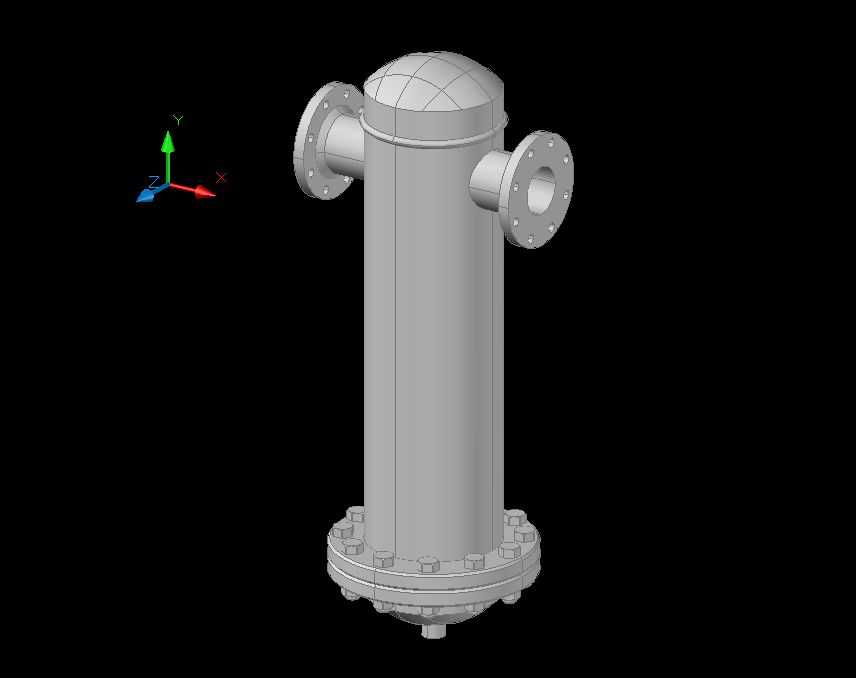

　　从结构设计逻辑来看，整体采用立式圆柱形承压筒体作为主体，两侧对称布置同规格侧进侧出法兰接口，这种对称式接口设计能让安装人员不用额外区分进出口方向，降低现场装反的风险，同时侧进侧出的流道走向可以让进入筒体的流体自然形成旋流，大颗粒杂质在重力作用下直接沉降到筒体底部的集污腔，减少滤篮的直接负载。筒体顶部采用椭圆形封头结构，相比平盖封头能更好地分散内部介质压力，降低承压状态下的应力集中系数，适合中低压管路的长期运行需求；底部采用快开式法兰压盖结构，日常清理滤篮时不需要拆卸两侧的管路连接法兰，只需要松开底部压盖的连接螺栓就能拆下滤篮完成清污，大幅缩减日常维护的作业时长。

　　在安装边界的设计考量上，两侧法兰的螺栓孔采用跨中布置方式，适配国内通用的管路法兰安装标准，不需要额外加工过渡连接件就能直接和同公称通径的工业管路对接；筒体底部预留了足够的操作空间，满足常规扳手拧动底部螺栓的作业半径需求，安装时只需要在筒体下方预留对应长度的维护拆卸空间即可，不需要额外在筒体侧面预留操作位，能适配管廊夹层、设备旁狭窄管路空间的安装需求。

　　滤篮采用顶部限位的安装方式，放入筒体后靠顶部的定位台阶和压盖的预紧力固定，避免流体冲击下滤篮出现移位导致旁流；筒体底部的排污接口采用小口径法兰结构，日常排污时不需要打开底部大压盖，只需要打开排污口阀门就能排出沉降的细碎杂质，减少日常维护的工作量。整体壳体的壁厚设计匹配常规1.6MPa公称压力的使用要求，能满足大多数工业民用管路的承压需求，筒体外部没有多余的突出结构，外部做防锈涂装后也适合户外露天管路的安装使用。
