5000加仑立式承压空气储罐结构设计

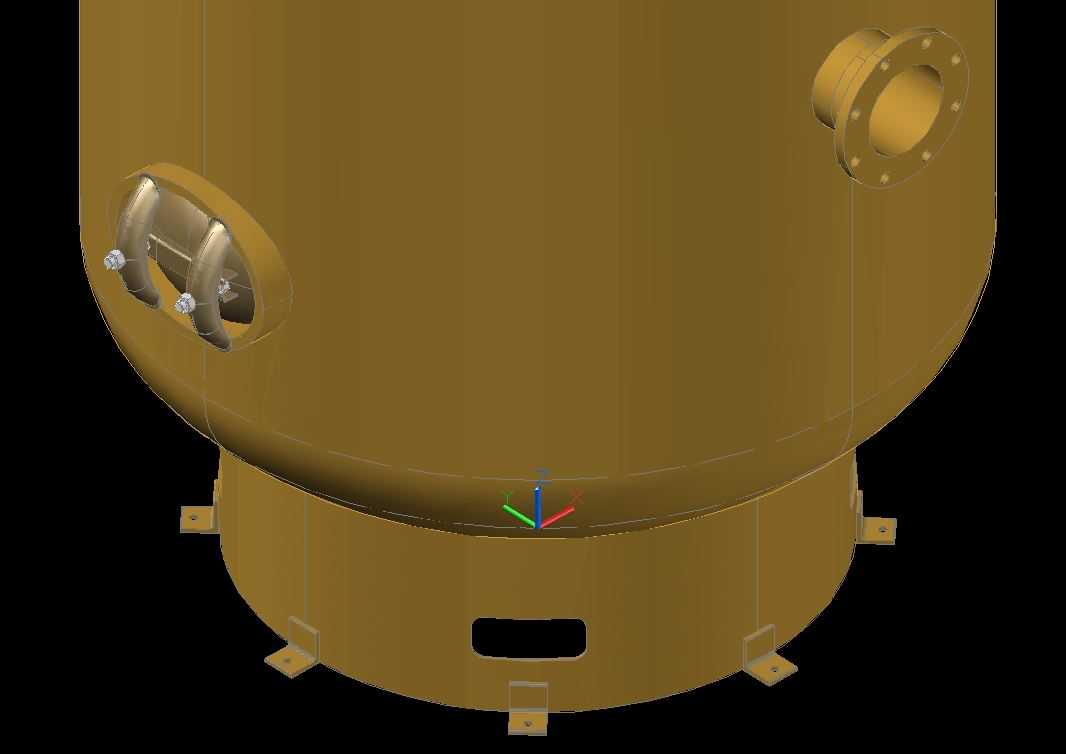

　　在工业压缩空气系统的储配环节，这类大容积立式空气储罐是稳定管网压力、缓冲气流脉动的核心设备，常布置在空压机站房的出气端后端，衔接压缩空气净化设备与车间用气支管，适配大型制造厂区、集中供气站的大容量用气需求，可抵消多台空压机启停带来的压力波动，同时为系统提供短暂的停泵保压能力，避免空压机频繁加载卸载损耗核心部件。该储罐采用立式圆柱筒体搭配上下标准椭圆封头的结构形式，72英寸的筒体直径匹配5000加仑的有效储气体积，在相同容积下立式布局相比卧式结构能大幅减少站房内的占地面积，底部设置的裙座式支撑结构可将罐体整体载荷均匀传递至设备基础，裙座上预留的地脚螺栓孔可直接与预埋螺栓配合完成固定，安装时需注意罐体垂直度偏差控制在规范允许范围内，

　　避免长期承压带来的附加应力集中。罐体侧面沿轴向布置的多组接口分别对应进气、出气、排污、安全附件安装的功能需求，下部靠近下封头的位置设置有人孔结构，可满足定期开罐检验、内部清理的作业空间要求，人孔的密封结构采用承压级法兰配合垫片设计，保证额定工作压力下的密封可靠性。设计过程中首先根据额定储配容积反算筒体高度与直径的匹配关系，结合站房常见的层高限制优化筒体段的长度，避免设备进场安装时出现净高不足的问题；筒体壁厚计算需结合设计压力、材料许用应力、焊接接头系数综合校核，同时考虑腐蚀裕量预留足够的安全余量，所有接口的位置排布需兼顾外部管路连接的操作空间，避免相邻管路出现安装干涉，顶部封头处预留的接口可安装安全阀、压力表等安全附件，

　　方便日常巡检时直观读取罐内压力参数。底部排污口设置在下封头的最低位置，可保证罐内积存的冷凝水、杂质能够完全排空，减少内部腐蚀风险，罐体外部的接口凸台均采用补强结构，抵消开孔带来的筒体强度削弱，整体结构完全符合承压容器的设计规范要求，可直接用于压缩空气系统的储配单元选型参考，也可作为同类立式承压储罐建模的结构参照，帮助设计人员快速完成接口排布、支撑结构的细节优化，减少重复建模的工作量。
