撬装集成式多联过滤管路装置结构设计

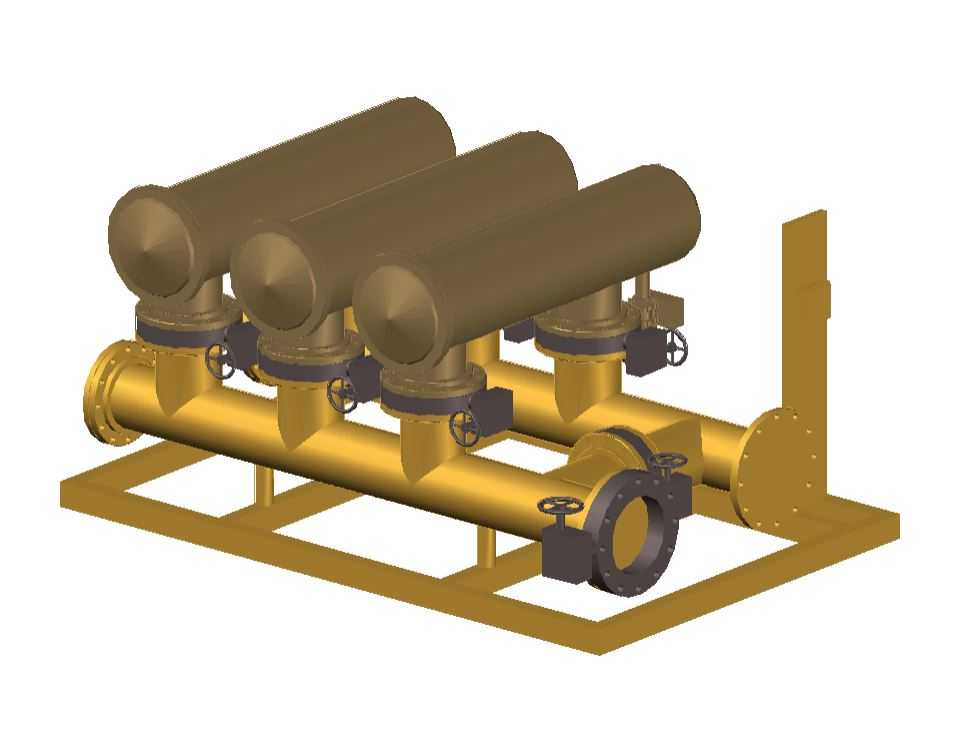

　　这套撬装过滤装置的三维结构，核心是针对工业流体输送场景里的连续过滤需求做的集成化设计，区别于单台独立安装的过滤设备，它把多组过滤罐体、进出口汇管、控制阀门、支撑底座全部整合在同一个焊接撬架上，现场不需要做复杂的管路拼接，只需要对接进出口法兰就能完成投用，在油田采出水处理、循环冷却水旁滤、化工原料预处理这些需要快速部署过滤单元的场景里，这种撬装结构能省去70%以上的现场安装工作量，也能减少现场管路焊接带来的质量隐患。从结构布局来看，三个卧式过滤罐体平行排布在撬架上方，进出口分别接入下方的横向汇管，每台过滤罐的进出口都配置了独立的手轮截止阀，单台罐体需要反冲洗或者检修的时候，只需要关闭对应罐体的前后阀门，就能把单台隔离出来，

　　剩下的两台依然可以维持正常过滤作业，不会因为单台维护造成整条管线停工，这种多联冗余的设计思路，就是为了适配连续生产的工况要求，避免过滤环节成为管线停工的节点。设计的时候特意把汇管做了等径变径的过渡处理，进出口端的大口径法兰对接主工艺管线，分支到每个过滤罐的支管做了缩径匹配，保证每台罐体的进水流量分配均匀，不会出现靠近进口端的罐体流量过载、远端罐体流量不足的偏流问题。撬架部分采用型钢焊接的框架结构，底部预留了叉车孔位，短距离移位可以直接用叉车转运，长距离运输也能直接整体吊装，不需要拆分部件。所有阀门的手轮操作方向都统一朝向撬架的外侧操作面，巡检人员站在撬架侧边就能完成所有阀门的开关操作，不需要探身到设备缝隙里，

　　操作空间预留符合现场巡检的安全要求。罐体端部的封头采用标准椭圆封头结构，承压能力比平封头高30%以上，能适配常规中低压流体管线的压力等级，汇管末端预留的盲板法兰，后续如果需要扩容增加过滤单元，只需要拆开盲板就能对接新增的管路，不需要对现有主体结构做切割改动。整个装置的安装边界在设计时就做了紧凑化处理，整体宽度控制在常规货运车辆的限宽范围内，运输的时候不需要做超限报备，撬架底部的支脚高度预留了管线保温层的安装空间，北方低温场景下做管线伴热保温的时候，不需要额外垫高设备。
