工业多仓锥底填料沉降处理装置结构

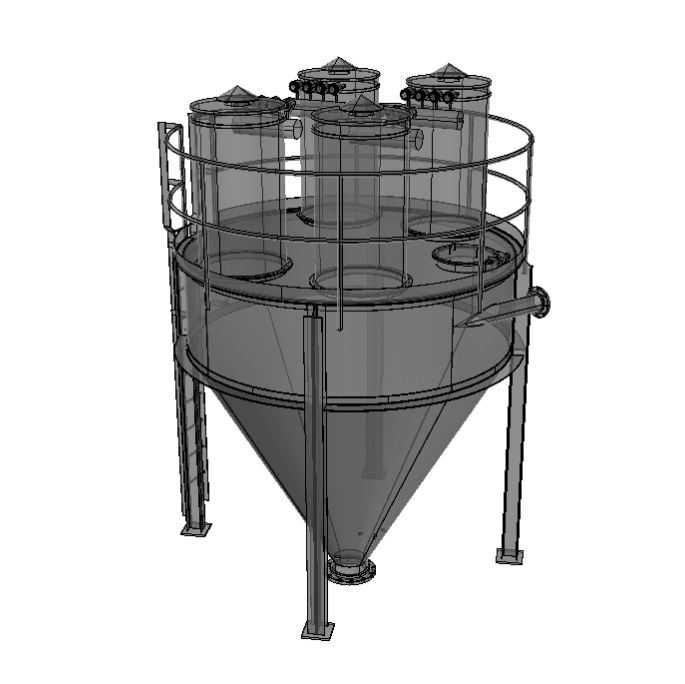

　　该装置主要应用于选矿、湿法冶金、化工浆料处理等工况的填料沉降、固液分离环节，作为流程中的核心料浆处理单元，承担进料缓冲、填料截留、清液溢流、浓浆汇集排出的功能。从结构设计来看，整体采用多仓并联布局，上部设置四个独立圆柱仓体，可实现不同批次或不同性质料浆的并行处理，也可单仓切换使用，避免不同物料交叉污染；仓顶配置快开式人孔与进料接口，方便日常检修、填料补充更换以及进料管路对接，人孔采用带压密封结构，可适配微正压工况运行需求。上部圆柱仓段外围设置环形检修平台，平台采用花纹钢板铺设，周边配置双横杆安全护栏，侧面设置直爬梯连通地面与操作平台，爬梯踏步做防滑处理，满足现场运维人员的操作通行安全要求。下部采用大锥角锥斗结构，

　　锥角设计充分考虑沉降后浓浆的流动性，避免物料挂壁、架桥堵塞，锥斗底部设置集中出料口，可对接浓浆输送泵或排料阀，实现沉降后高浓度物料的连续或间歇排出；锥斗与上部圆柱仓段采用法兰加筋焊接连接，保证整体结构刚度，避免满料工况下焊缝开裂。支撑结构采用四根等边角钢焊接支腿，支腿底部设置方形安装脚板，脚板上预留地脚螺栓孔，安装时可通过二次灌浆与混凝土基础固定，支腿与锥斗外壁之间焊接斜向加强筋，抵消满料时的侧向倾覆力矩，保证设备运行稳定性。建模过程中对各连接部位的法兰、螺栓孔位、护栏安装节点都做了1:1还原，可直接用于设备装配干涉检查、基础载荷核算、现场安装布局模拟，也可作为同类型沉降填料设备的设计参考模板，

　　帮助结构设计人员快速完成同类型设备的方案迭代，减少重复建模工作量。设计时充分考虑了现场安装的边界条件，设备整体重心落在支腿围成的矩形区域中心，吊装时可通过仓顶预设吊耳完成整体吊装就位，无需额外制作吊具；各管路接口的方位、高度都预留了现场配管的调整余量，可适配不同厂区的管路走向需求。
