工业级立式空气干燥处理设备结构设计

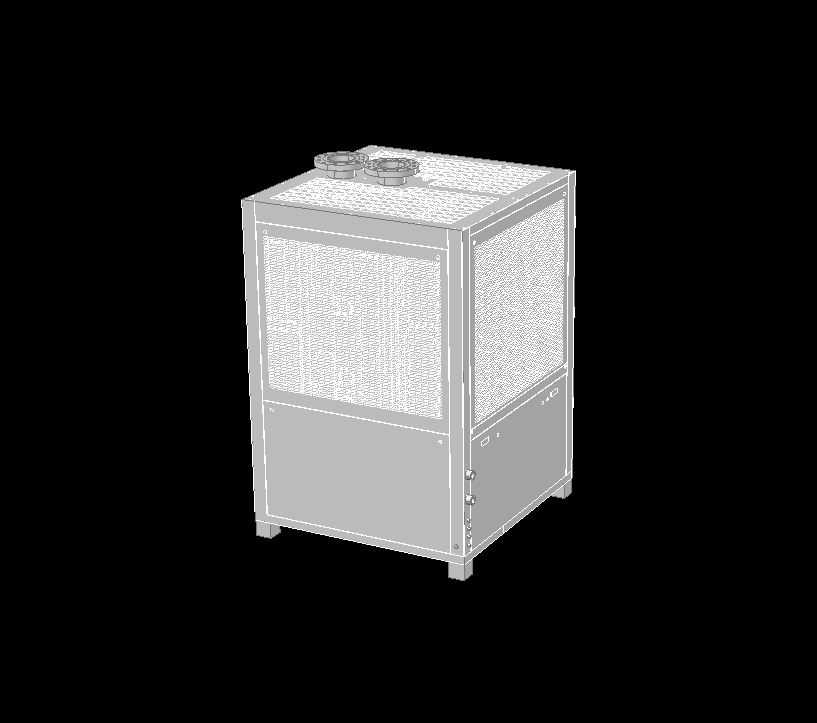

　　在工业气动系统、精密电子生产、食品加工包装等对气源含水量有严格要求的场景中，空气干燥设备是保障后端用气设备稳定运行的核心配套装置，这款立式箱体结构的空气干燥装置，正是针对中小气量集中干燥需求开发的通用型设备。从结构设计逻辑来看，整体采用方箱式集成布局，将制冷换热组件、气水分离模块、电气控制单元全部整合在封闭箱体内，外部预留统一的进出气接口与电源接线位，现场安装时无需额外搭建组件支架，仅需对接气源管路与供电线路即可投入使用，大幅降低现场安装的施工周期与对接难度。设备侧面采用大通流面积的格栅式通风面板，既可以保障内部制冷冷凝器的散热通风需求，格栅的细密结构又能阻挡车间环境中的飞絮、大颗粒粉尘进入箱体内部附着在换热翅片上，

　　减少日常运维的清洁频次；箱体底部设置可调式支撑脚，可根据安装地面的平整度调整设备水平度，避免因地面倾斜导致内部冷凝水排放不畅、换热组件偏载等问题。顶部预留的两个圆形接口为干燥空气输出与待处理空气输入接口，接口位置设置在顶面而非侧面，能够减少管路弯折带来的气阻损失，同时也方便多台设备并排安装时的管路集中排布，适配车间气源站多机组并联扩容的布局需求。从功能实现角度，设备通过制冷降温使压缩空气中的饱和水蒸气凝结成液态水，经内置气水分离器拦截后通过底部排水阀排出，输出露点稳定的干燥压缩空气，可有效避免后端气动元件锈蚀、气动管路冰堵、喷涂工艺出现水痕瑕疵等常见问题。箱体下部的封闭腔体用于容纳冷凝水收集管路、排水电磁阀与制冷压缩机，

　　该区域做了独立的隔音减震处理，压缩机运行时的振动不会传递到箱体外壳引发共振噪音，适配车间内近距离安装的噪音控制要求。设计过程中对箱体内部的组件排布做了重心优化，将重量较大的压缩机、换热器组件布置在箱体下部区域，降低设备整体重心，避免设备搬运或运行过程中出现倾翻风险，同时内部组件之间预留了足够的检修空间，拆卸侧面板即可完成滤芯更换、阀件检修等常规维护操作，无需整体拆解设备外壳。设备的安装边界充分考虑了工业场景的通用通道尺寸，整体占地面积小，可直接放置在气源站的设备间隙中，不需要预留过大的周边检修通道，侧面距离墙面或其他设备预留200mm以上空间即可满足散热与检修需求，适配多数中小规模生产车间的气源改造升级场景。
