卧式大容量储油罐体结构设计方案

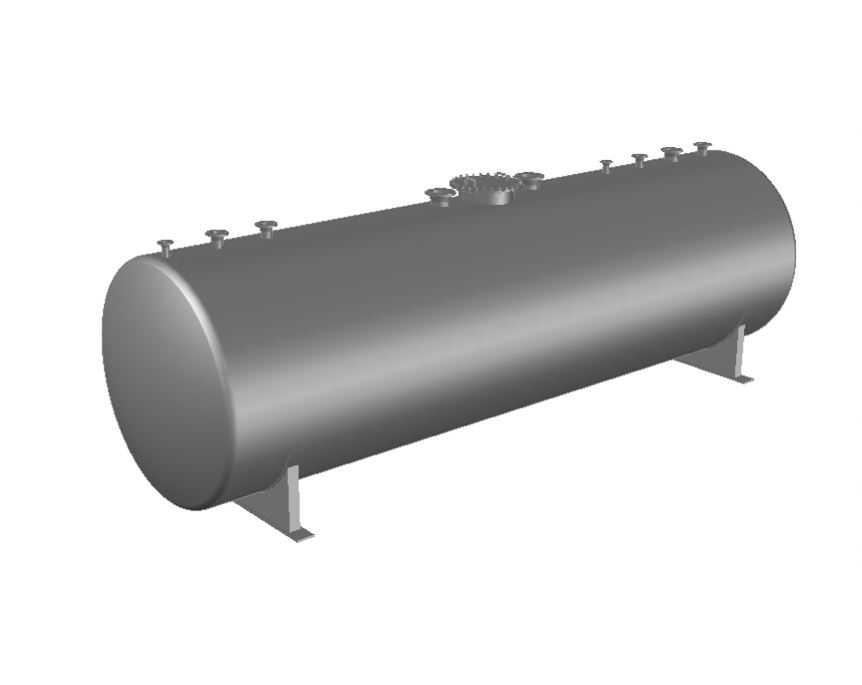

　　在燃油中转、厂区集中供油、野外作业临时储油等场景中，大容量卧式储油罐体是核心的储液承载单元，这类罐体的设计需要兼顾储油容量、安装稳定性、接口适配性与长期使用的结构可靠性。本次呈现的卧式储油罐体采用标准椭圆封头搭配圆柱形筒身的结构形式，这类结构在承压均匀性上表现优异，能够适配常压或微内压的燃油存储工况，避免直角结构带来的应力集中问题，长期储油过程中不会出现局部应力过载导致的焊缝开裂隐患。

　　从安装边界来看，罐体底部设置了两个对称分布的鞍式支座，支座的支撑面做了加宽处理，能够将罐体满载时的总重量均匀传递到安装基础上，安装时需要保证两个支座的基础平面度误差控制在合理范围内，避免罐体安装后出现附加弯曲应力。鞍座与筒身的连接位置做了局部补强，对应筒身内部无需额外设置过多加强筋，既减少了罐内积液残留的死角，也降低了焊接加工的工作量。

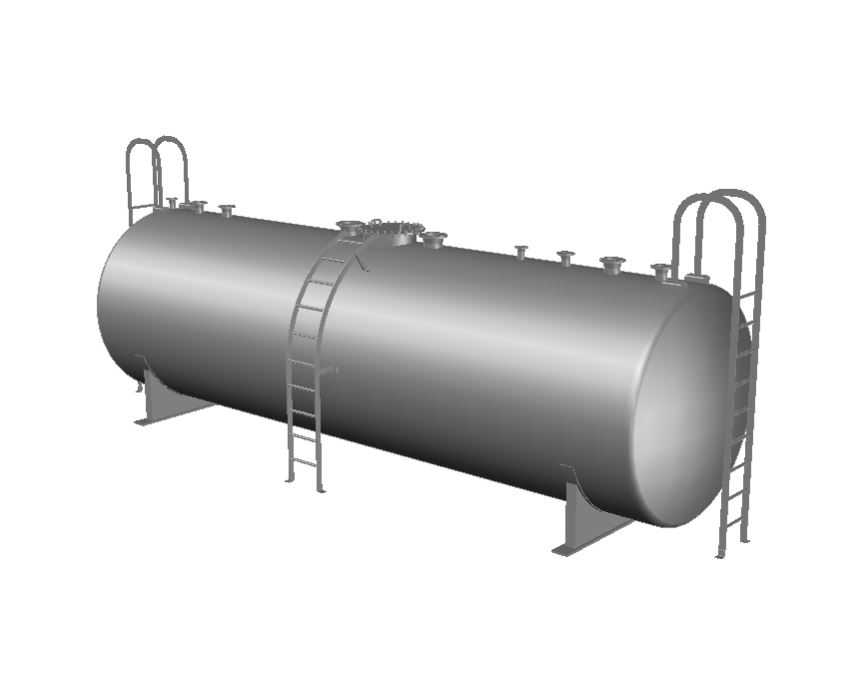

　　罐体顶部的接口布局经过了实际工况适配，沿筒身轴向依次布置了多个不同规格的接管口，分别对应进油、出油、排气、液位检测、温度监测、安全泄压等功能，其中居中位置的大口径法兰接口用于后期检修时人员进入罐内清理，接口的法兰密封面均采用突面结构，适配耐油橡胶垫片即可满足密封要求，无需采用加工难度更高的凹凸面密封结构，降低了后期配件更换的成本。

　　设计过程中筒身的壁厚选取结合了储液介质的密度、罐体安装区域的地震烈度、风载参数做了综合校核，椭圆封头的壁厚与筒身保持一致，封头与筒身的对接焊缝采用全焊透结构，焊接完成后需要做煤油渗透试验排查焊缝渗漏点。罐体的外表面预留了防腐涂层的施工余量，后期使用时可根据存储介质的类型、安装环境的腐蚀等级选择对应的防腐涂层体系，比如户外露天安装时可增加环氧富锌底漆加聚氨酯面漆的涂层组合，沿海高盐雾区域则需要额外增加一层中间封闭漆。

　　这类卧式储油罐体相比立式储罐，对安装基础的承重要求更低，重心更低，在野外临时场地、厂区边角区域安装时的适应性更强，不需要做过高的基础承台，日常巡检时也可以直接在地面完成顶部阀门、仪表的操作，无需搭建过高的操作平台。罐体的筒身长度与直径的比例经过优化，既保证了10000加仑的额定储油容量，也控制了整体的占地面积，能够适配大多数中小型储油场站的场地布局要求，运输时也可以直接采用平板拖车整体转运，不需要现场做大量的拼接焊接工作，缩短现场安装的周期。
