工业固液分离用斜进料压滤设备结构

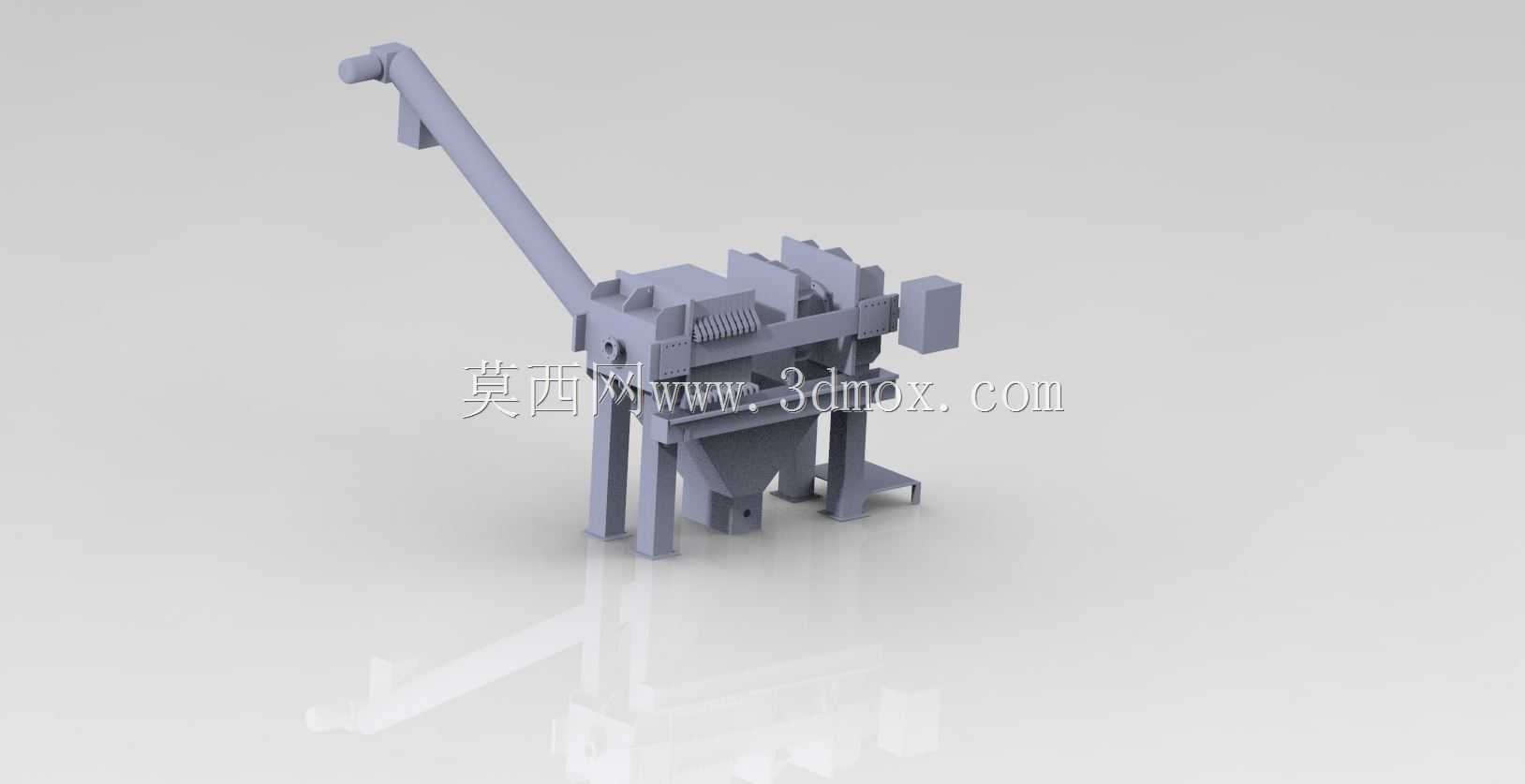

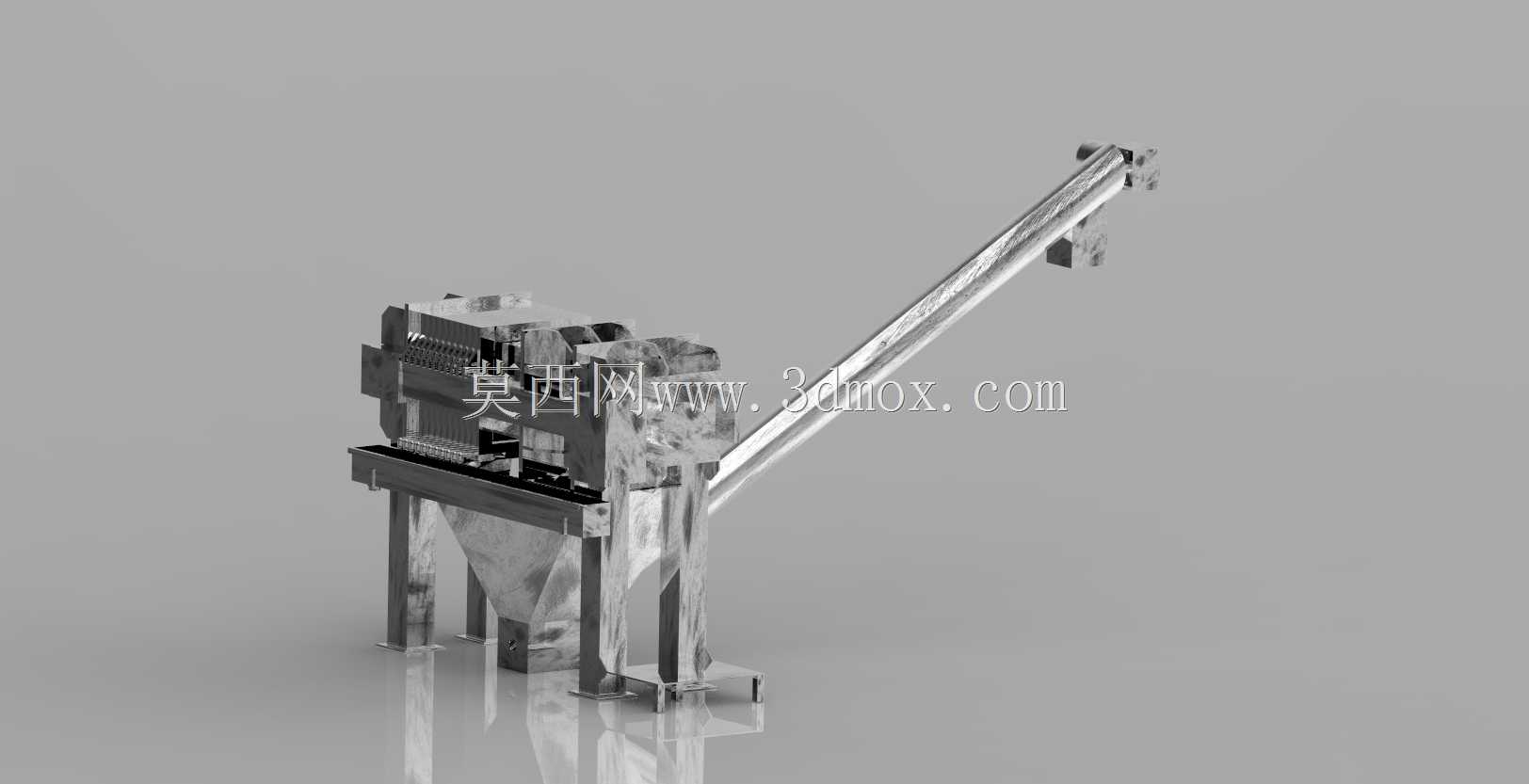

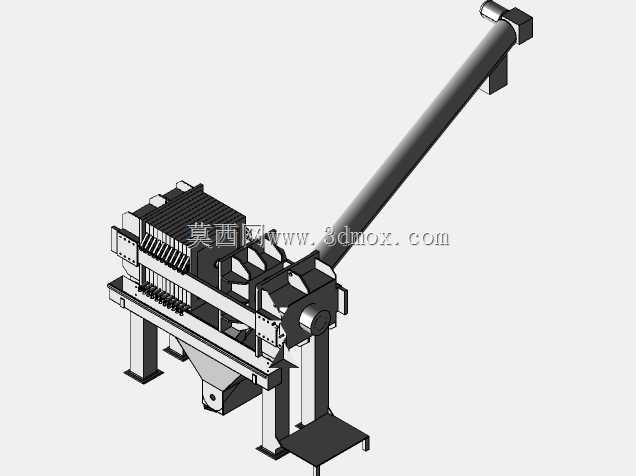

　　这套压滤结构主要面向中小规模物料固液分离场景，常见于食品加工、选矿尾料处理、化工浆料脱水等工况，核心作用是通过机械施压让滤室内的物料完成固液两相分离，相比自然沉降效率提升数倍，能直接产出含水率符合工艺要求的滤饼。从结构设计来看，斜置的进料管布置在设备侧上方，角度经过反复校核，能让浆料依靠自重顺畅流入滤室，避免进料过程中出现物料堆积堵管的问题，同时进料管的悬臂长度控制在合理范围，不会因为长期受物料冲刷出现结构变形。设备的机架采用框架式焊接结构，四根支撑腿做了加宽落地设计，底部预留了地脚螺栓安装孔，安装时可直接固定在混凝土基础上，不需要额外做复杂的减震处理，支撑腿之间设置了横向加强筋，能抵消压滤过程中滤板压紧、卸饼时产生的侧向冲击力，

　　避免设备运行过程中出现晃动。滤室部分采用叠装式滤板排布，压紧机构布置在机架侧端，施压过程中压力能均匀传递到每一块滤板，保证滤室密封性能，不会出现跑浆漏液的问题，滤板下方设置了倾斜的集液槽，过滤后的清液能顺着槽体坡度汇集到指定排出口，不需要额外增设导流管路。设备侧端的方形部件是压紧驱动的安装位，预留的安装尺寸能适配手动、液压两种压紧方式，用户可根据自身产能需求灵活选配。整机的外形尺寸适配常规车间的通道宽度，安装时不需要对现有车间布局做大幅调整，设备上方预留了吊装孔，方便后期检修时拆卸滤板、更换易损件。设计过程中特意将易磨损的进料端、滤板接触面做了加厚处理，延长易损件更换周期，同时所有外露的结构棱边都做了倒角处理，避免操作人员巡检时出现磕碰划伤。设备的出料端设置在滤室正下方，滤饼卸出时能直接落入下方的输送设备或者集料斗，不需要额外设置导料结构，减少现场安装的配套工作量。
