小型卧式带安装座直流驱动电机结构

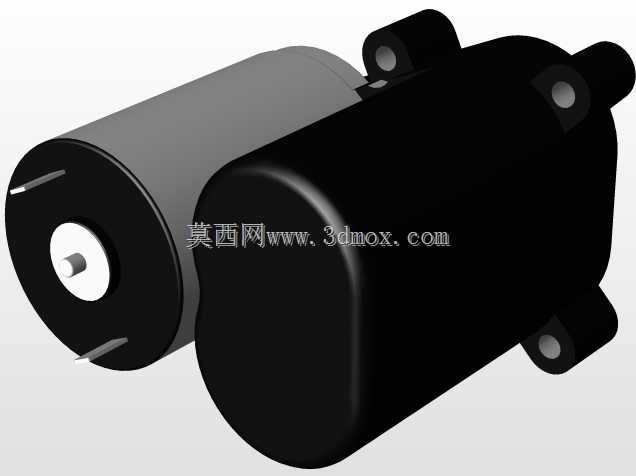

　　这款直流驱动结构在小型自动化设备、民用电动器具、小型传动模组中应用十分广泛，常见于智能小家电的动力输出端、小型输送线的驱动单元、办公自动化设备的动力源，以及部分便携电动工具的动力模块中，作为整套设备的动力输出核心，承担着将直流电能转换为旋转机械能的核心作用，可直接对接负载轴输出扭矩，也可搭配减速齿轮组实现低转速大扭矩的动力输出。从结构设计来看，整体采用卧式布局，主体分为定子腔体与端盖安装段两部分，定子腔体为圆柱型结构，内部预留了定子磁钢、转子绕组、换向器等核心部件的安装空间，出线端设置在定子壳体侧面，可避免线缆与输出轴、安装结构产生运动干涉。端盖部分采用异形结构设计，集成了两个对称分布的安装耳座，耳座上预留了通孔安装位，

　　可直接通过螺栓将电机固定在设备安装基板上，无需额外设计定制安装支架，能有效减少设备整体的装配零件数量，降低装配复杂度。输出轴端采用凸台定位结构，轴伸端的中心定位凸台可与负载端的安装孔实现精准同轴定位，避免装配后出现轴系不同心导致的运转抖动、轴承磨损过快等问题，轴伸上预留的扁位结构可与带D型孔的传动轮、联轴器实现周向固定，传递扭矩时不会出现打滑空转的情况。在安装边界设计上，两个安装耳座的孔位间距经过标准化适配，可兼容多数小型设备的通用安装孔距，电机整体的径向最大尺寸控制在紧凑范围内，可适配安装空间狭小的设备腔体，轴向总长度预留了接线端的弯折空间，不会出现装配后线缆被端盖挤压破损的隐患。结构设计时充分考虑了批量生产的装配工艺性，壳体与端盖采用止口配合定位，装配时可快速实现同轴对齐，减少装配调校的时间成本，壳体表面的加强筋结构既提升了壳体的结构强度，也可在电机运转时辅助散热，降低长时间高负载运转下的温升速率。
