铝钢结构快锁式夹紧安装组件

　　这款夹紧安装组件在自动化生产线的工装夹具工位、小型设备的快换模组对接场景中应用十分广泛，日常产线换型时，操作人员扳动侧面的快拆手柄即可快速完成模组的锁紧与释放，无需额外借助六角扳手等工具，能大幅压缩非生产停机时长。组件主体安装板采用6061铝合金加工，表面做硬质阳极氧化处理，兼顾轻量化与耐磨需求，锁紧拨杆与转轴部分采用45号钢调质处理，高频接触的摩擦面额外做了淬火硬化，避免长期反复扳动出现磨损松旷。设计阶段优先考虑了安装兼容性，安装板上的沉孔按照标准模组安装孔位排布，孔距公差控制在±0.02mm范围内，能直接适配市面多数标准滑台、检测模组的安装需求，不需要额外做转接板加工。

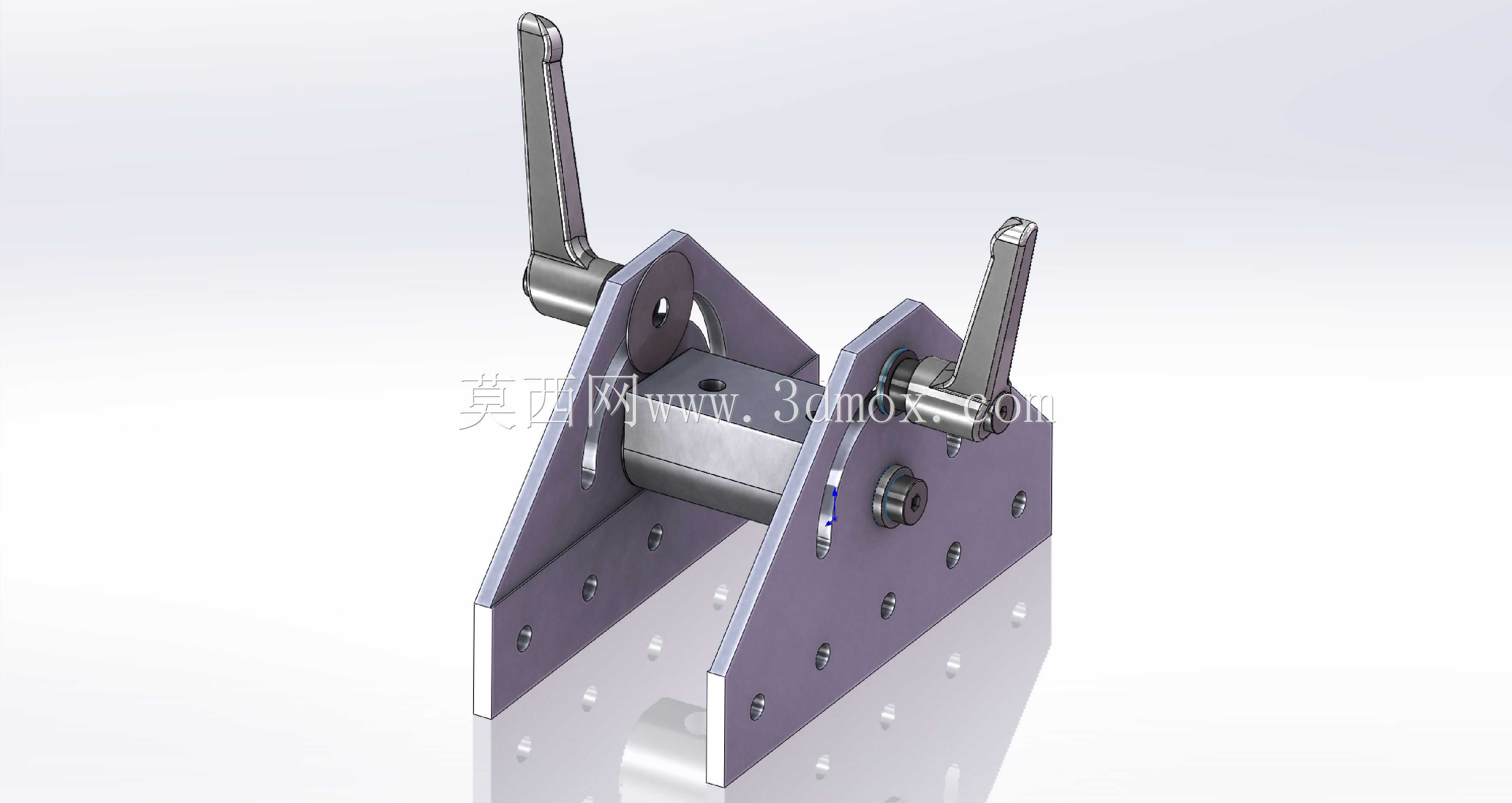

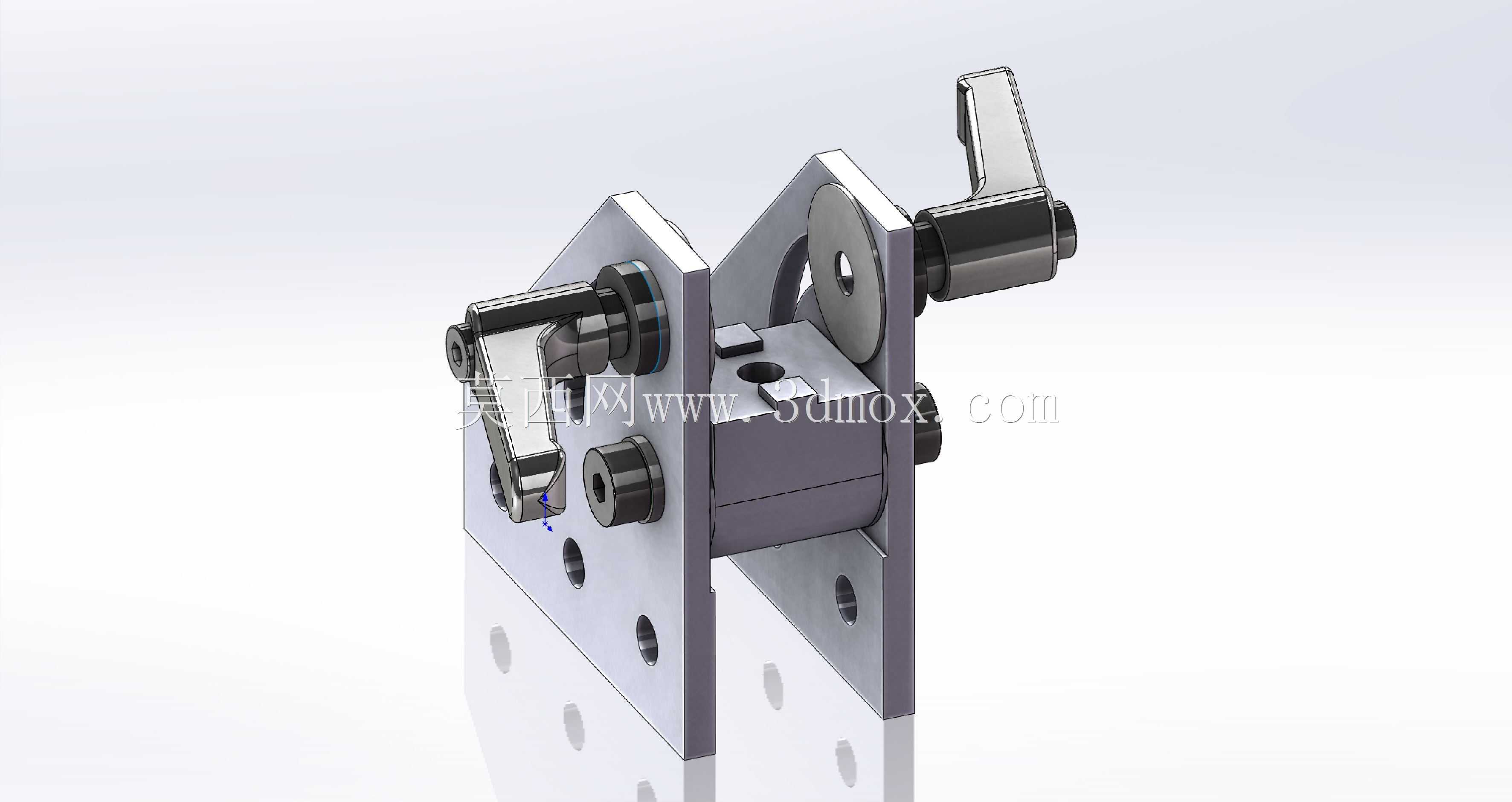

　　组件的整体安装边界控制在120mm×80mm×65mm范围内，不会占用过多设备内部安装空间，安装板厚度为8mm，能承受最大500N的横向锁紧力，日常使用中不会因为模组运行的振动出现锁紧失效问题。锁紧结构采用偏心轮压紧原理，扳动手柄时偏心轴带动压块横向位移，配合侧面的导向销保证压块运动轨迹平直，不会出现偏磨卡滞，压块与被固定件接触的端面做了网纹滚花处理，能增大接触摩擦力，避免锁紧后出现滑移。转轴部分加装了自润滑铜套，长期无油状态下使用也不会出现卡涩，手柄末端做了包胶处理，操作人员扳动时手感舒适，不会因为金属棱角划伤手部。组件在设计时预留了行程调节余量，通过转轴端部的内六角螺丝可以调整偏心轮的初始压紧量，适配不同厚度的被安装模组，

　　不需要针对不同厚度的模组单独更换配件，通用性较强。实际装配时，只需要通过四颗M6内六角螺丝将组件主体固定在设备安装基面，调整好压紧行程后即可投入使用，日常维护仅需要定期清理转轴缝隙内的加工碎屑，不需要额外加注润滑脂，维护成本极低。
