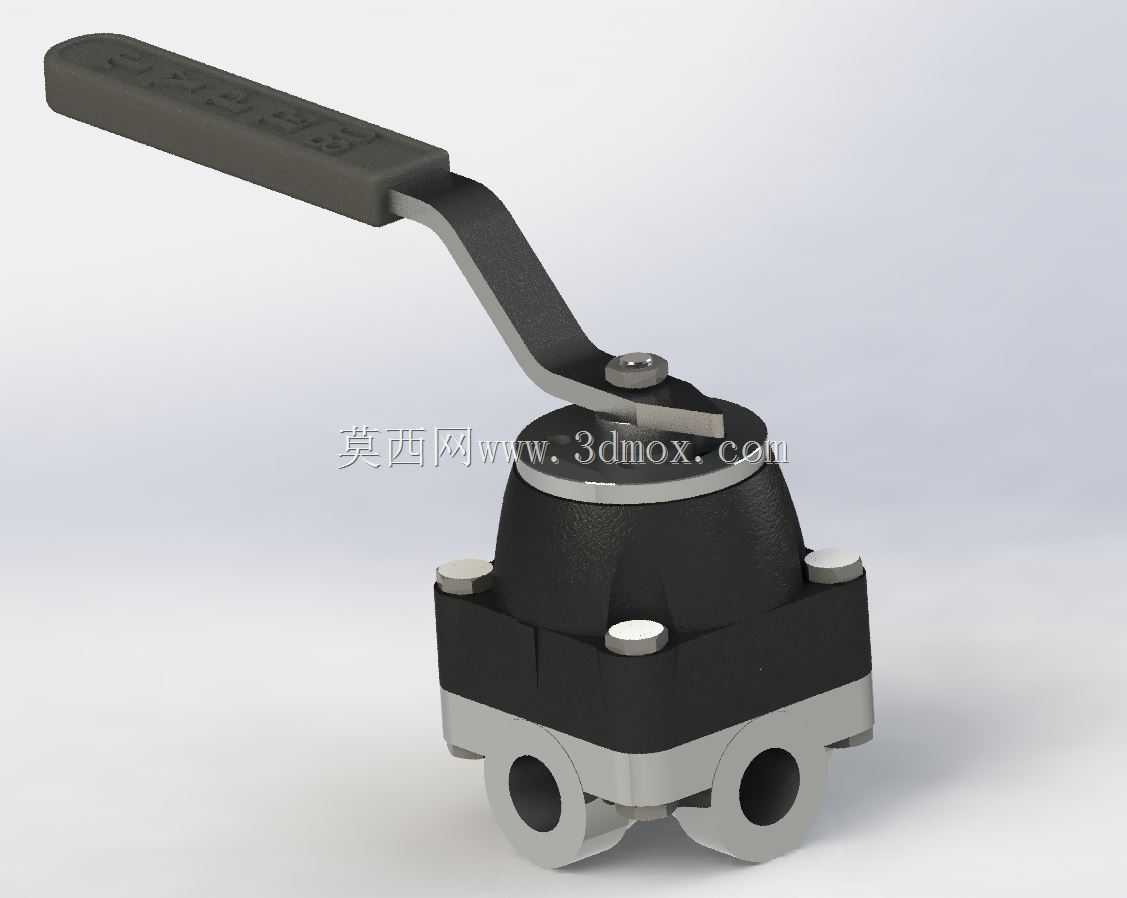

手动杠杆式四通换向流体控制阀结构

　　这款手动四通阀主要应用在多通路流体切换的工业管路场景中，常见于小型液压试验台、气动控制回路、流体介质分配工位，用来实现不同管路之间的介质流向切换，无需额外动力源，依靠手动扳动操作手柄即可完成通路状态的切换，适合需要人工干预调整流路、工况切换频率不高的作业场景。从结构设计来看，整体采用上置杠杆手柄的布局，操作力矩经过杠杆比放大，操作人员无需施加过大的扳动力即可完成阀芯换向，手柄表面做了防滑的凹凸纹理处理，即便手上沾有少量油污也能稳定施力，避免操作打滑。阀体上部的压盖通过四颗对称布置的紧固件实现阀腔密封，紧固件的排布位置避开了下部的管路接口区域，日常维护拆解压盖更换密封件时，无需拆卸下部连接的管路，能大幅降低现场维护的工作量。

　　阀体下部设置四个对称的流体通路接口，接口采用内螺纹连接形式，适配常规的工业管路连接标准，安装时可根据现场管路走向选择对应的接口接入，四个接口的中心距、端面到阀体中心的尺寸都经过统一规划，能适配常规的阀组安装板开孔尺寸，不会出现安装时管路错位、干涉的问题。阀芯与阀体之间的密封采用耐磨密封材质，能耐受常规工况下的介质冲刷，换向过程中密封面始终保持贴合，避免内泄漏问题。整体外形采用方正的上部阀盖搭配下部圆弧过渡的阀体结构，既保证了上部压盖的安装空间，又能缩小下部阀体的整体占用空间，安装时相邻阀组的排布间距可以控制在合理范围，不会因为阀体外形冗余造成安装空间浪费。操作手柄的转动角度设置有机械限位，扳动手柄到对应工位后会被限位结构卡住，操作人员能清晰感知到换向到位的反馈，无需额外观察流路状态即可确认换向完成，避免出现换向不到位导致的通路串液问题。
