侧开检修式不锈钢承压罐体结构设计

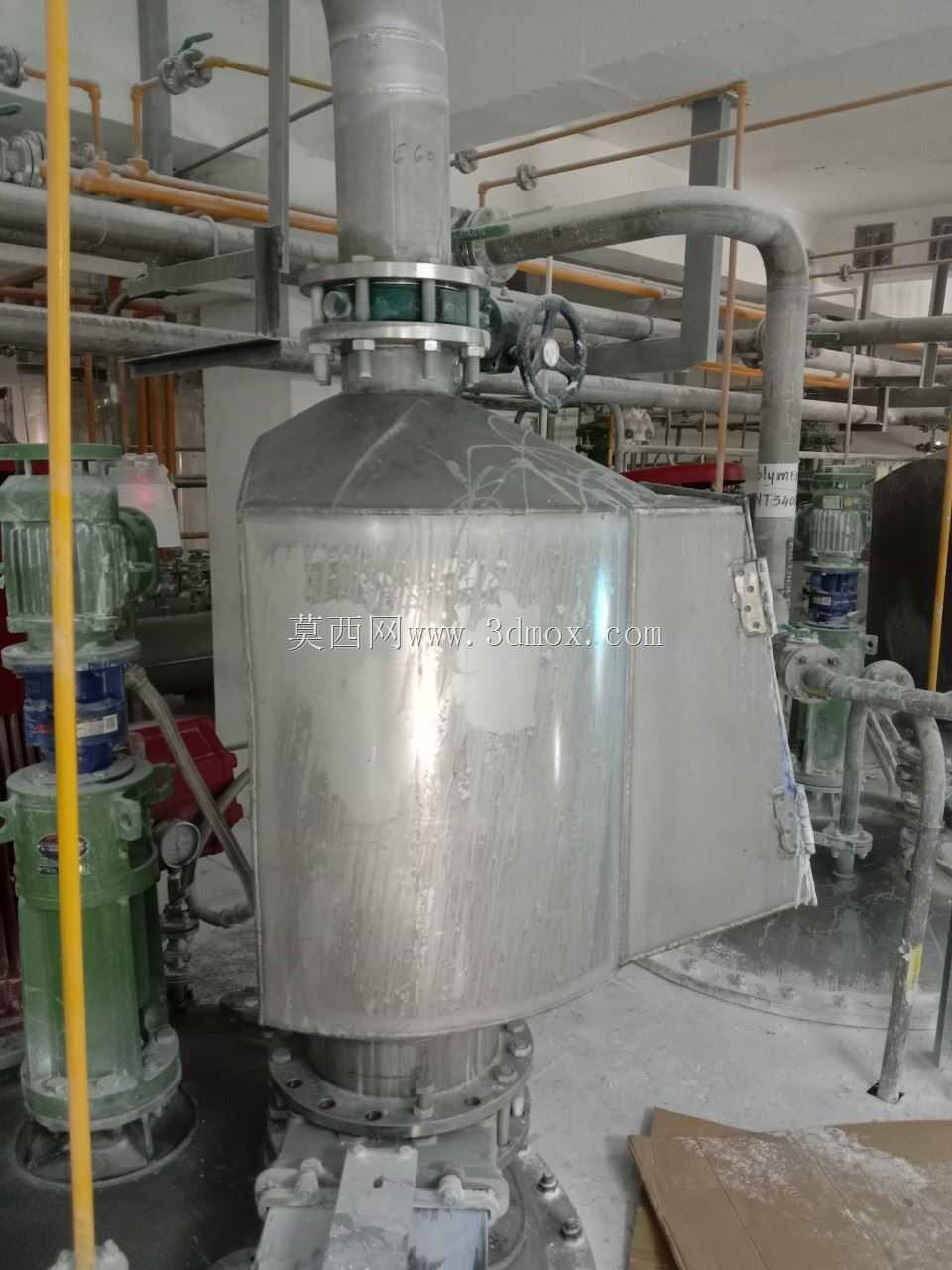

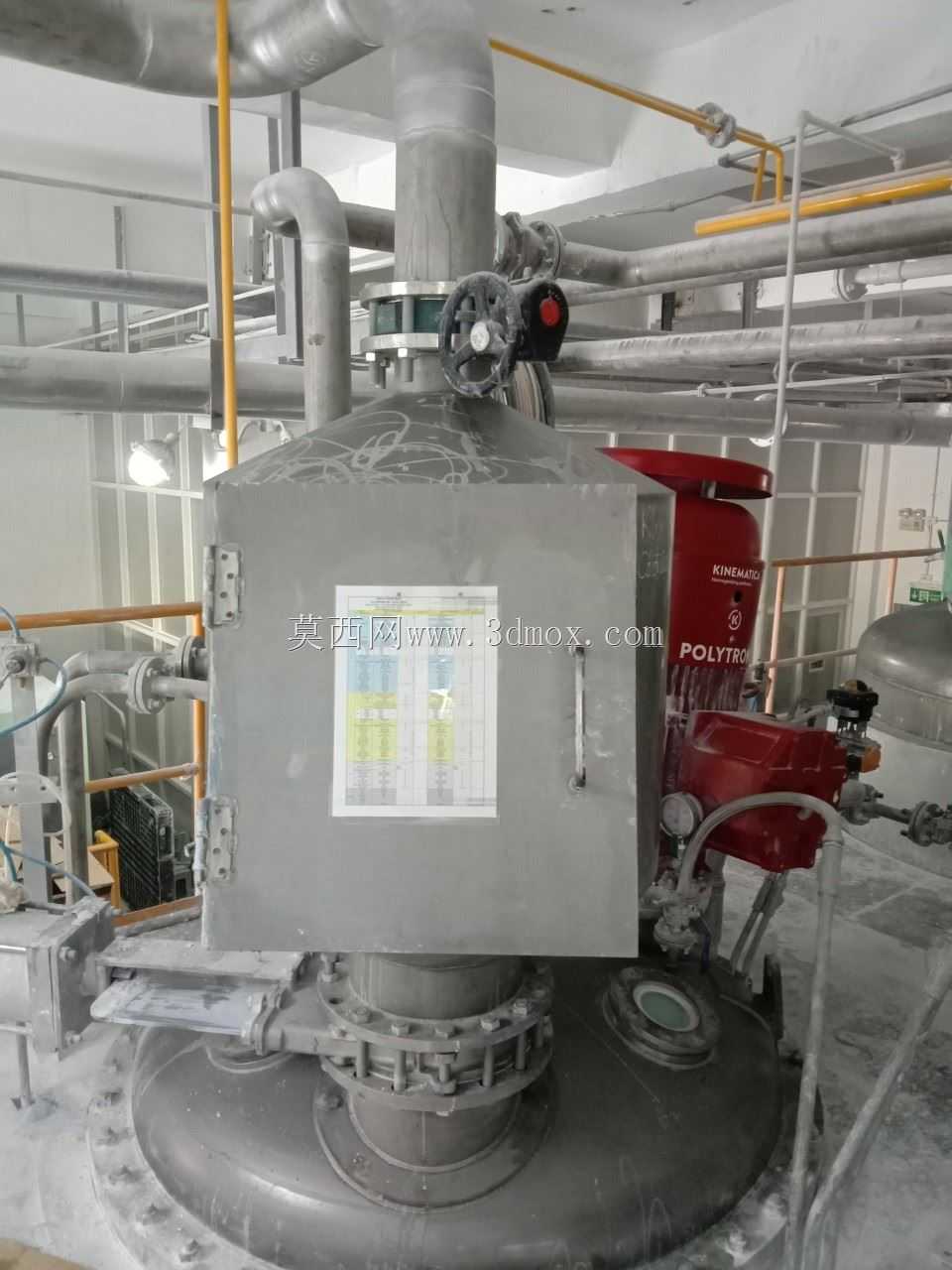

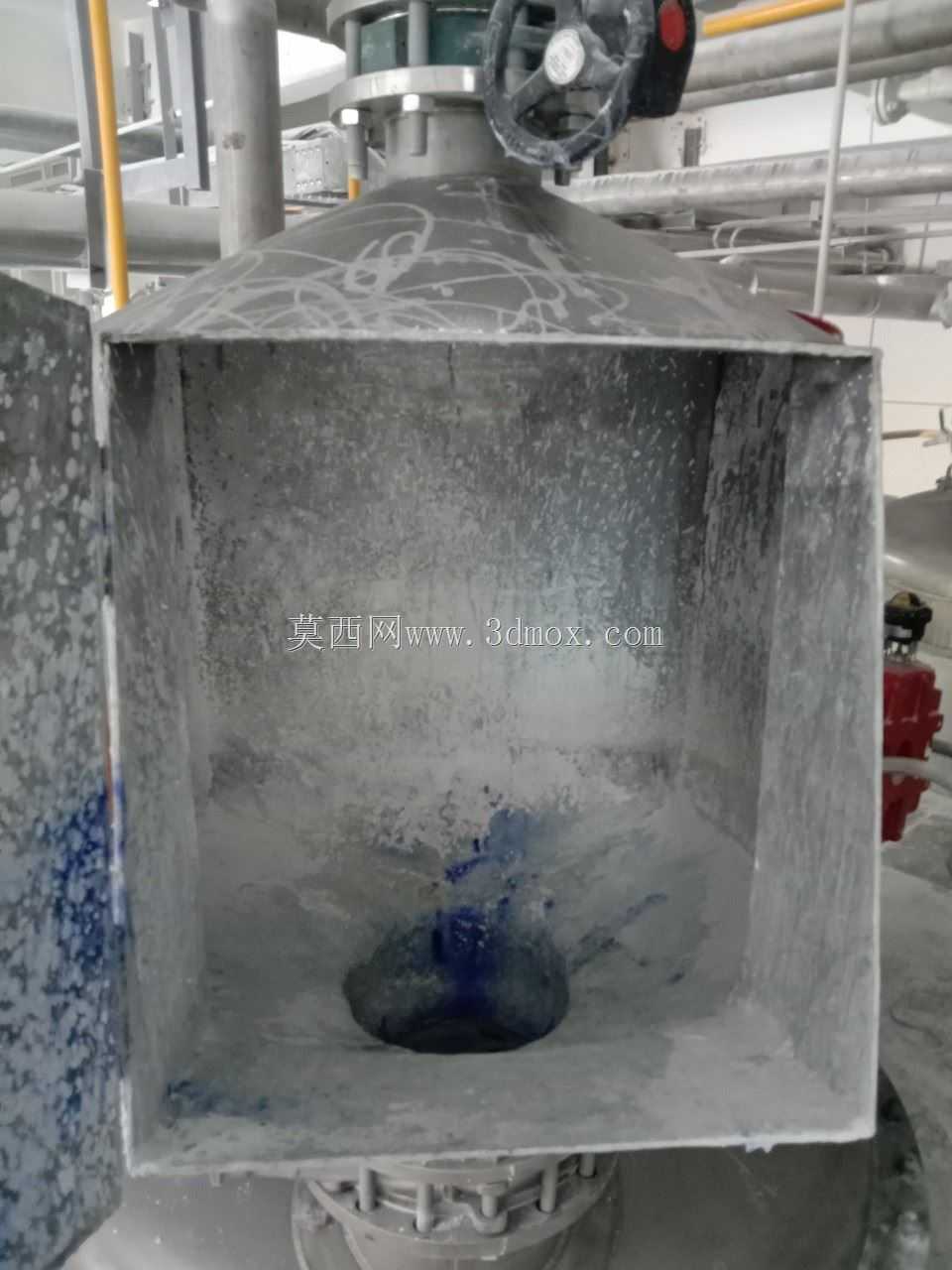

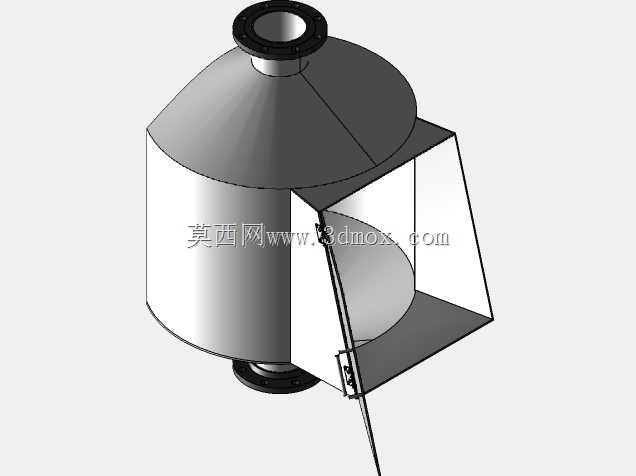

　　该不锈钢罐体主要面向精细化工、食品加工、粉体物料中转等工况场景设计，可作为常压或低压工况下的物料暂存、缓冲、均质处理容器使用，适配有定期清理内部残留、检查内壁磨损需求的生产环节。从结构设计逻辑来看，罐体主体采用上锥下直筒的组合构型，顶部设置标准法兰接口用于对接进料管路或泄压、排气组件，底部同样预留法兰连接位，可对接出料阀、输送泵或者变径转接头，满足不同工艺管线的对接需求。不同于常规全封闭罐体，该设计在直筒段侧面设置了可开合的检修门结构，门体与罐体之间采用铰链连接，闭合后可通过周边的快压结构实现密封，无需拆卸整体管路即可完成内部清理、结块物料破除、内壁检查等操作，能大幅降低日常运维的拆装工作量，尤其适配易粘结、

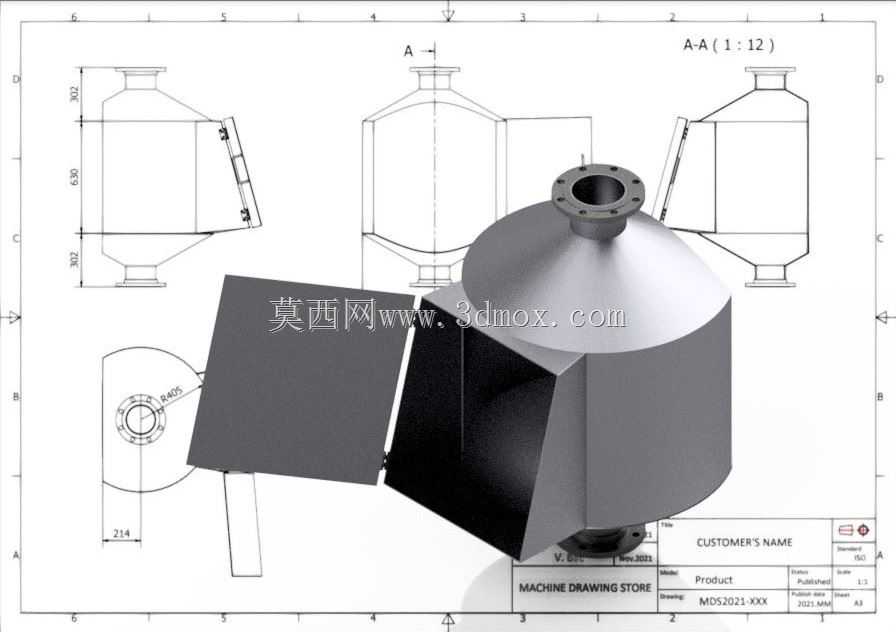

　　易残留的粉体或高粘度流体物料存储场景。从尺寸边界来看，工程图中标注的安装控制尺寸可直接对接现有生产线的安装空间，罐体总高度、直筒段外径、上下法兰的螺栓孔分布参数均符合通用管路对接标准，检修门开启后的侧向伸出距离也做了边界校核，不会与周边管线、操作平台产生干涉。建模过程中对罐体的焊缝位置做了工艺预留，锥段与直筒段的连接、法兰与筒体的连接位置均预留了焊接坡口的结构余量，侧门与罐体的贴合面做了密封槽结构设计，可嵌入硅橡胶或氟橡胶密封条，满足不同介质的密封兼容性要求。结构受力层面，锥段的锥角选取兼顾了物料靠自重下滑的流动性需求与罐体整体高度控制，避免锥角过小导致物料架桥、锥角过大造成整体高度过高占用竖向安装空间的问题，顶部法兰的加厚设计可承受管路对接的附加载荷，底部支撑结构可适配支腿安装或者直接架设在钢架平台上，满足不同厂区的安装条件。
