500MW汽轮机检修专用桥式起重设备

　　在火力发电厂汽机房检修作业场景中，500MW等级汽轮机组的本体检修长期面临核心部件吊装转运的适配性难题，常规通用桥式起重机受限于汽机房内原有行车的作业覆盖盲区、起升精度不足以及与汽轮机本体安装位的干涉问题，难以满足检修过程中对汽缸中分面螺栓、隔板、转子等高精度部件的平稳吊装需求，这款专用起重设备正是针对该类场景定向开发的作业装备。从实际作业用途来看，该设备主要承担500MW汽轮机组A级、B级检修过程中，汽轮机本体范围内重量不超过额定载荷的部件吊装、移位、就位调整作业，可在汽机房运转层平台指定区域内沿预设轨道行走，避开原有固定行车的作业死区，完成常规起重设备无法覆盖位置的部件转运，尤其适配汽轮机高中压缸、

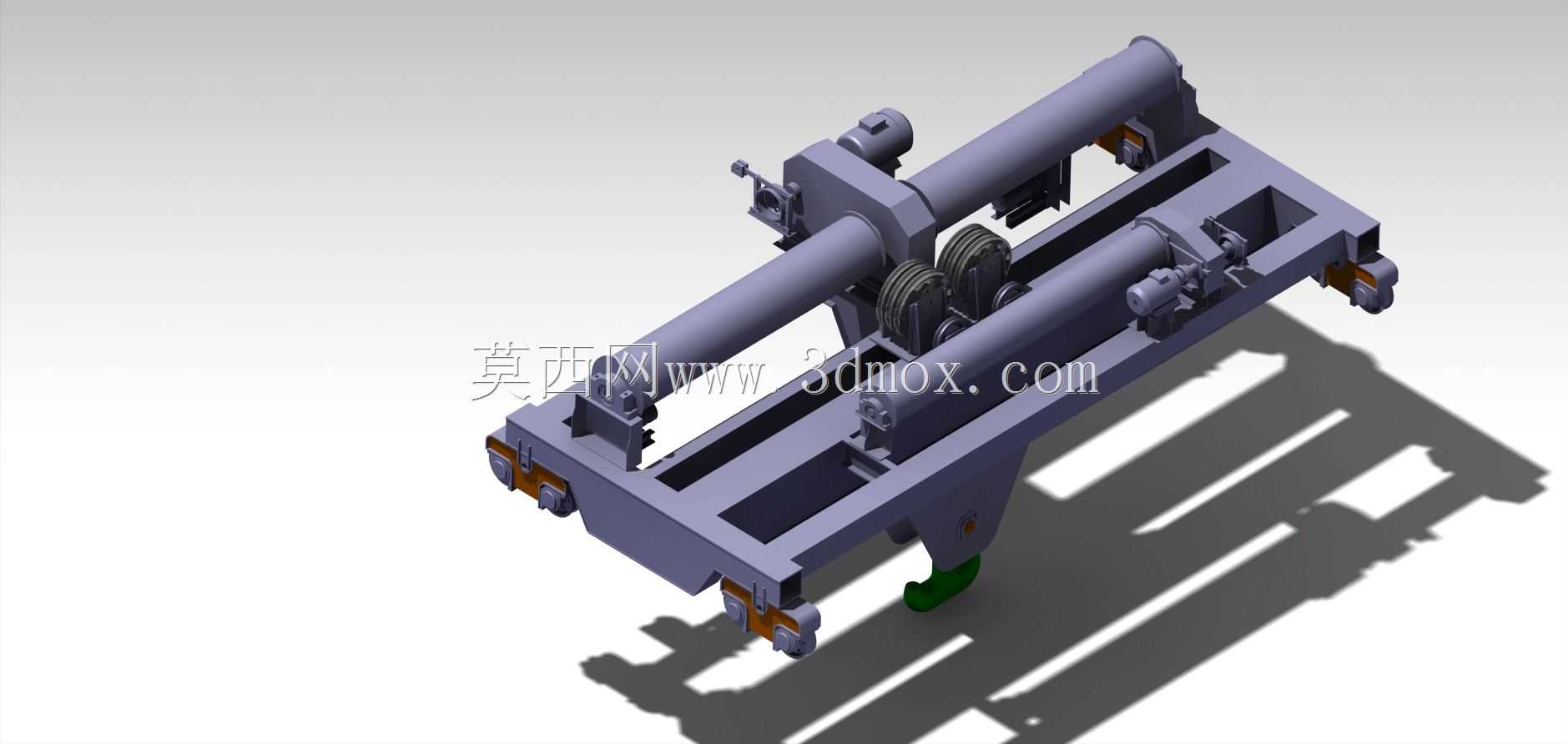

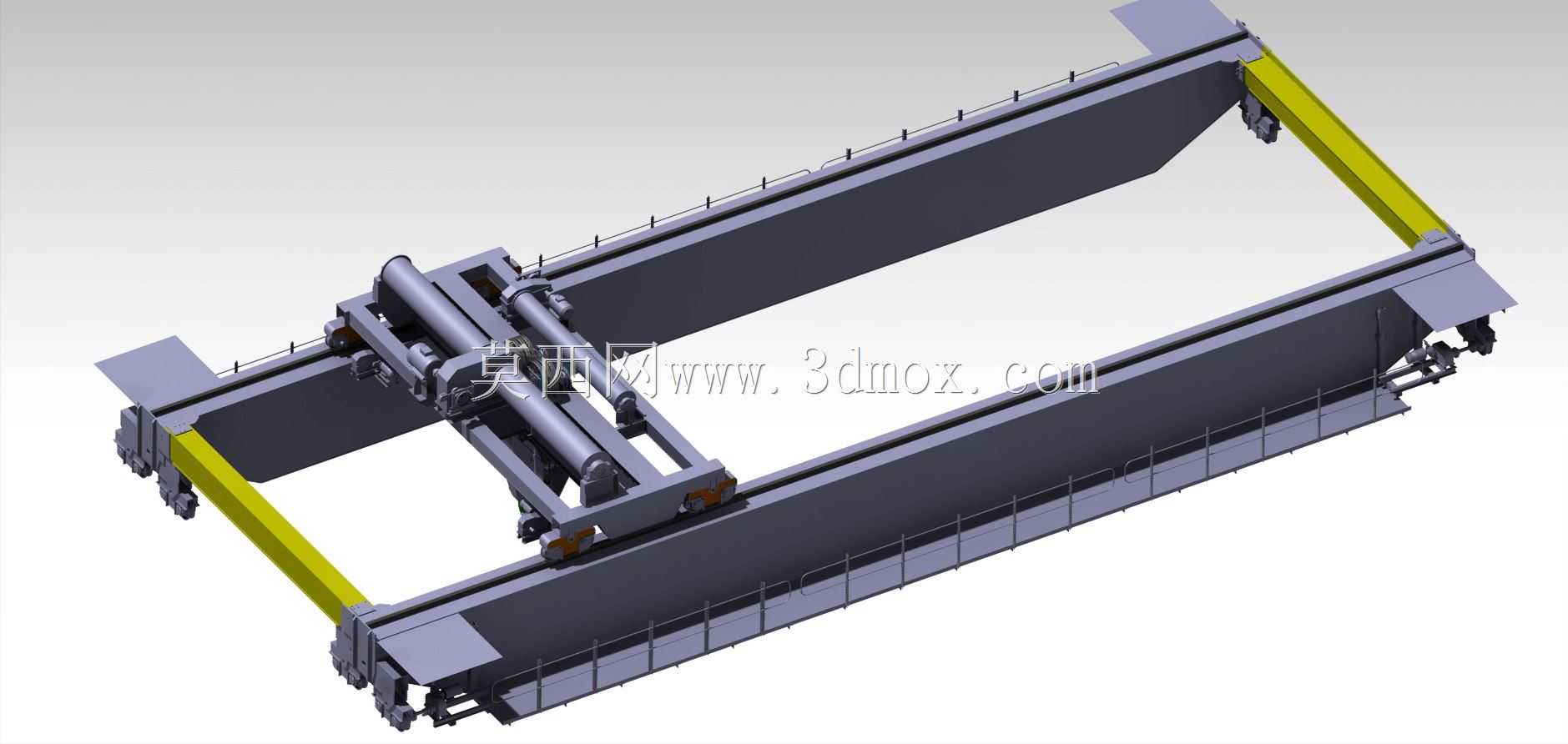

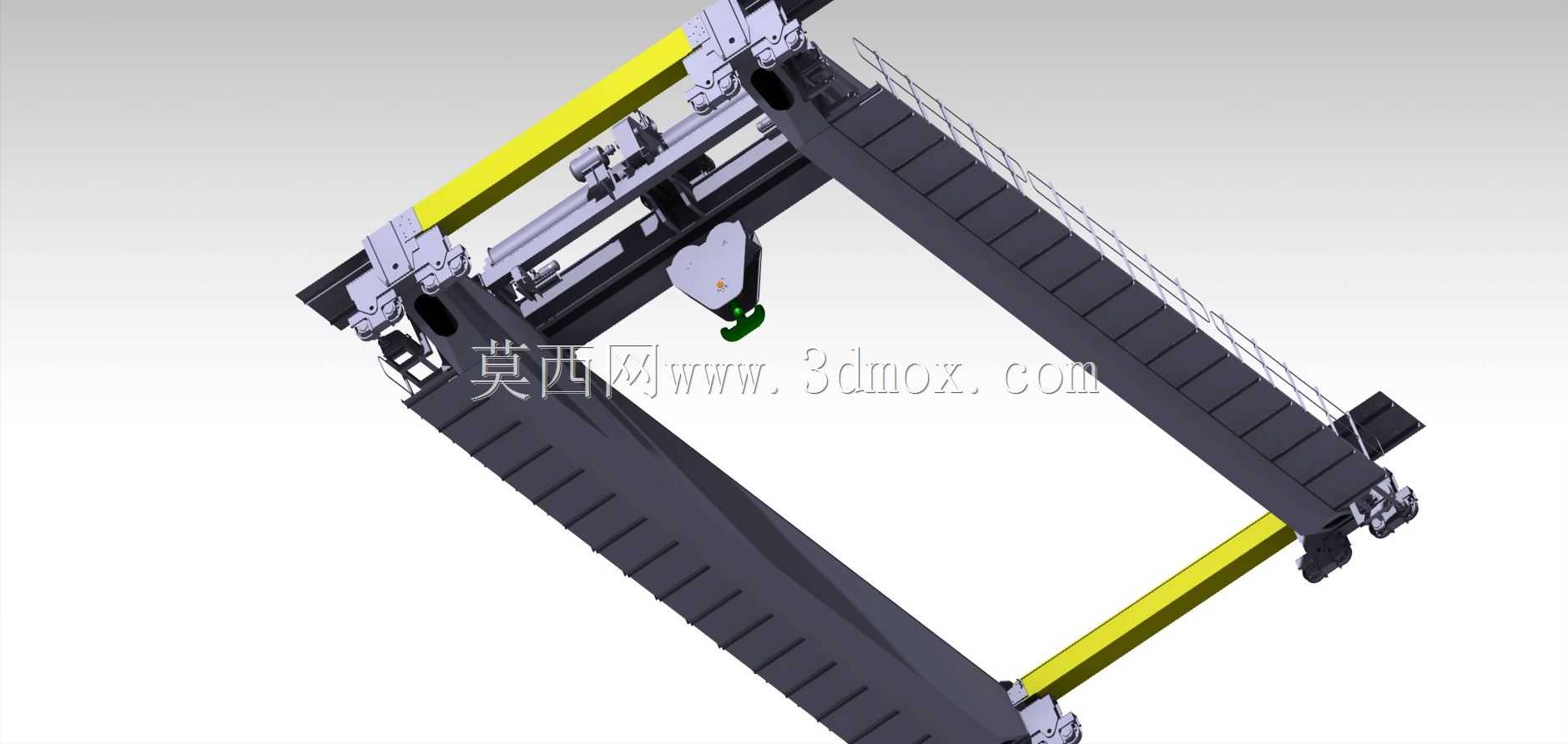

　　低压缸解体及回装过程中的精准对位需求，避免通用起重设备吊装时的晃动偏差对汽轮机精密配合面造成磕碰损伤。从功能特性层面分析，该设备采用双梁承载结构设计，主梁采用箱型截面焊接成型，具备足够的抗弯抗扭刚度，可保证满载起升时主梁下挠量控制在工程允许范围内，不会因结构形变影响吊装对位精度；起升机构配置多组滑轮组匹配额定起升载荷，起升过程采用低速稳定传动链，可实现毫米级的对位调整，满足汽轮机隔板、汽封块等精密部件的就位精度要求；行走轮组采用与汽机房预设轨道匹配的踏面结构，两侧配置导向轮防止行走过程中出现卡轨、偏磨问题，端梁位置设置缓冲止挡结构，避免行至轨道端部时发生刚性碰撞；设备下方配置的专用吊具可适配汽轮机检修过程中不同部件的吊装吊点，

　　无需额外制作临时吊具即可完成多数核心部件的吊装作业，减少检修前期的工装准备周期。在设计思路上，该设备完全围绕500MW汽机房的实际安装边界展开，建模阶段首先还原了汽机房运转层的轨道安装间距、汽轮机本体的外围轮廓尺寸、周边管道及附属设备的布置位置，确保设备整体外形尺寸可在现有空间内完成全行程行走，不会与周边固定设施发生干涉；结构设计阶段优先考虑设备的拆装便捷性，因汽机房检修通道尺寸受限，整体结构采用分段螺栓连接设计，可拆解为多个独立模块通过检修通道运至作业区域后再完成组装，无需对现有厂房结构进行改造；载荷计算阶段充分考虑了汽轮机检修过程中的动载系数、偏载工况，对主梁、端梁、起升机构支座等关键受力部位进行了强度校核，

　　确保极端工况下的结构安全，同时严格控制设备自身重量，避免对厂房轨道及承载梁造成额外的载荷负担。从外形尺寸与安装边界来看，该设备的轨距完全匹配500MW汽机房内预留的检修起重轨道参数，整体高度控制在汽机房行车下方的安全净空范围内，不会与上层原有行车的作业范围发生冲突；设备两端的行走极限位置经过精准核算，可完全覆盖汽轮机本体从机头到机尾的全部检修作业面，吊具的最低下降高度可满足运转层平台下方轴承座等部件的吊装需求，最高起升高度可满足汽缸上盖等部件吊离本体后的转运移位需求；设备侧面与周边管道、热力设备的安全间隙满足电厂安全作业规范要求，作业过程中无需临时拆除周边附属设施即可完成全部吊装动作。对于三维建模从业者而言，搭建该类设备模型时需重点关注各运动部件的行程干涉检查，尤其是起升机构的滑轮组绕绳路径、行走轮与轨道的配合间隙、吊具摆动时的外围轮廓边界，需完全匹配现场实际安装尺寸，否则模型落地后极易出现无法适配现场工况的问题；结构建模过程中需还原各连接部位的螺栓孔位、定位止口等细节，确保拆解后的各模块可顺利完成装配，同时要注意区分焊接结构件与机加工件的建模精度，承载主梁等焊接件可适当简化非关键位置的工艺细节，而行走轮轴、滑轮轴等传动部件需严格按照机械设计标准标注配合尺寸，为后续的生产加工提供准确的模型依据。
