双层堆叠式同址通讯机柜结构设计

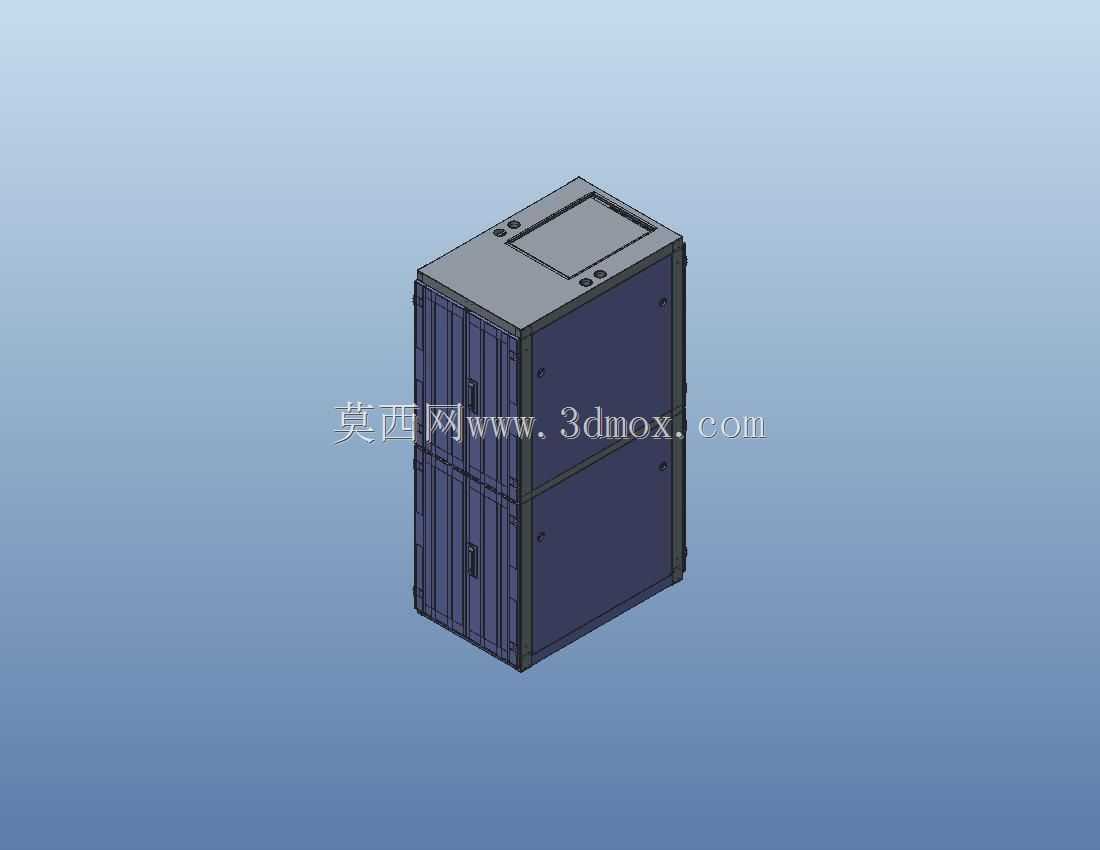

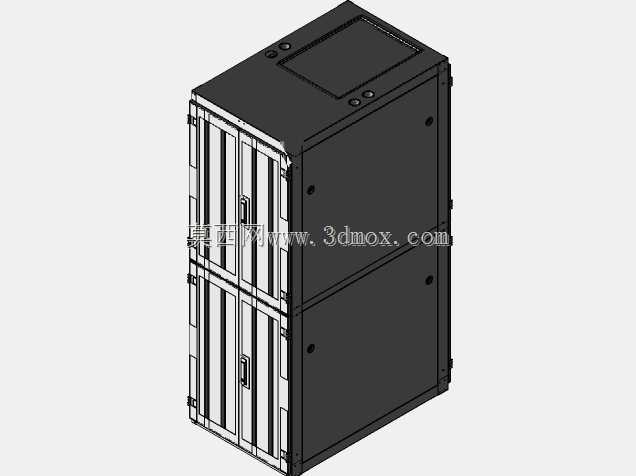

　　在通讯基站、核心机房的设备部署场景中，同址机柜的应用十分普遍，这类柜体主要用于在同一物理站点内整合多套通讯传输、信号处理设备，解决多运营商、多频段设备共站部署时的空间占用、走线管理与防护需求。本次设计的双层堆叠式同址机柜，针对现有单柜体部署时空间利用率不足、多设备分散安装走线混乱的痛点做了结构优化，整体采用上下双层独立舱体的堆叠结构，两个舱体既可以作为整体统一安装固定，也可根据现场部署需求拆分独立使用，适配不同装机容量的站点场景。

　　从实际使用场景来看，这类柜体常部署在户外基站、楼顶机房、室内核心通讯节点位置，需要兼顾设备安装的兼容性、运维操作的便捷性以及长期运行的结构可靠性。设计过程中首先考虑的是安装边界的适配性，柜体整体外形遵循通讯行业通用的装机尺寸规范，宽度与深度匹配标准19英寸机架的安装要求，上下两层舱体的内部安装空间均预留了标准U位的设备安装立柱，可兼容主流的通讯传输设备、电源模块、配线单元的安装，无需额外定制安装支架。柜体的侧边预留了统一的走线通道，上下层之间设置了可拆卸的走线隔板，电源线、信号线可通过内部通道完成跨层连接，避免外部走线带来的防护隐患与美观问题，同时走线通道内预留了扎线固定点位，方便施工时梳理线缆走向，减少线缆交叉干扰。

　　结构设计上，柜体的框架采用折弯钣金拼接结构，框架连接处采用高强度紧固件连接，保证整体堆叠后的结构强度，在户外部署遇到强风、震动等工况时不会出现框架变形、舱体错位的问题。每个独立舱体都配置了独立的前门结构，门锁采用通用的通讯柜专用锁具，运维人员可单独打开某一层舱体进行设备调试、维护，不会影响另一层设备的正常运行，柜门与柜体框架之间加装了密封胶条，可实现IP55级的防护能力，阻挡户外的灰尘、雨水进入柜体内部，保护内部电子设备的运行安全。柜体顶部设计了可拆卸的顶盖结构，顶盖上预留了散热通风孔与进线孔位，进线孔配置了防水格兰头，外部线缆从顶部进入柜体时可做好密封防护，同时顶部的通风结构配合舱体内部的可选装散热风扇，可形成自然对流或强制风冷的散热通道，解决双层堆叠后内部设备散热不畅的问题。

　　安装固定方面，柜体底部设计了整体式安装底座，底座上预留了与地面基础、槽钢支架连接的固定孔位，可直接通过膨胀螺栓固定在混凝土基础上，也可与架空的走线支架配合安装，适配不同站点的安装条件。上下两层舱体之间设置了定位销与连接锁扣结构，堆叠安装时可通过定位销快速对齐位置，再通过锁扣完成两层的固定连接，现场安装时无需复杂的对位调整，可大幅缩短施工装机的时间。考虑到设备搬运的需求，柜体的框架两侧预留了可拆卸的吊装孔与搬运扶手位置，在整体搬运或拆分搬运时都可找到合适的受力点，避免搬运过程中对柜体外壳、柜门造成磕碰变形。

　　在细节设计上，舱体内部的安装立柱采用了可前后调节的结构，可根据安装设备的深度调整立柱的固定位置，适配不同深度的设备安装需求，避免设备突出柜门或者舱体内部空间浪费。柜体的门板内侧预留了接地螺柱，每个舱体的框架、门板、安装立柱之间都通过接地导线连通，整体形成等电位连接结构，可在雷雨天气下有效泄放感应雷电流，保护内部设备不受浪涌冲击。同时柜体的表面采用户外级粉末喷涂处理，涂层厚度与附着力符合户外设备的防腐要求，在长期日晒、雨淋的工况下不会出现涂层脱落、柜体锈蚀的问题，延长柜体的户外使用寿命。

　　从设备选型适配的角度来看，这款同址机柜可同时满足两套独立通讯系统的设备安装需求，相比两个独立机柜并排安装的方案，可减少30%左右的占地面积，对于空间紧张的楼顶站点、室内机房而言，能够大幅提升空间利用率，同时统一的柜体结构也让站点的整体外观更加规整，方便后续的运维管理与设备扩容。在后续的结构优化中，还可根据实际使用需求在舱体内部加装温控单元、动环监控模块，进一步拓展柜体的功能，适配不同环境下的设备部署要求。
