壁装式内螺纹压缩空气膜干燥装置

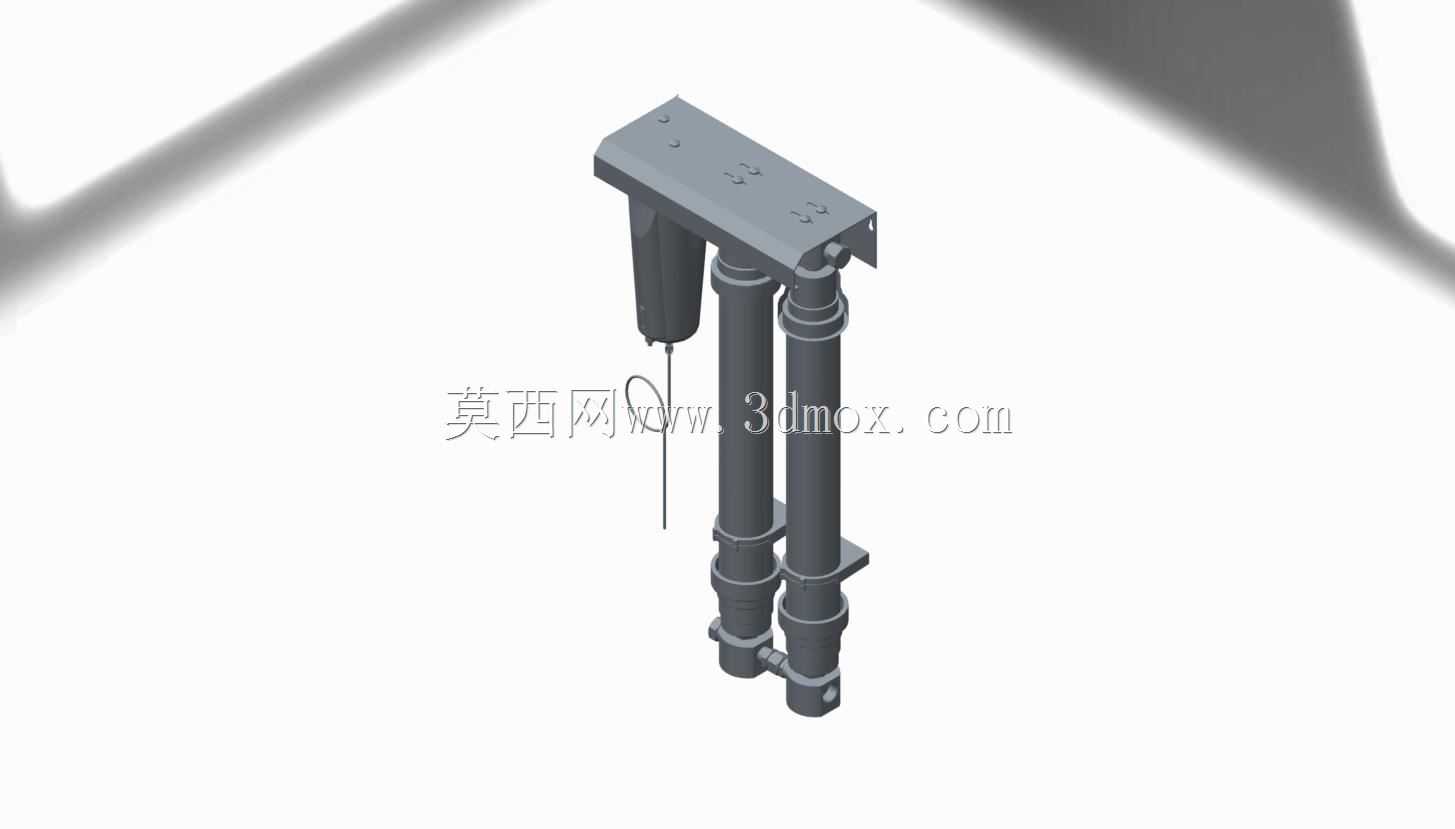

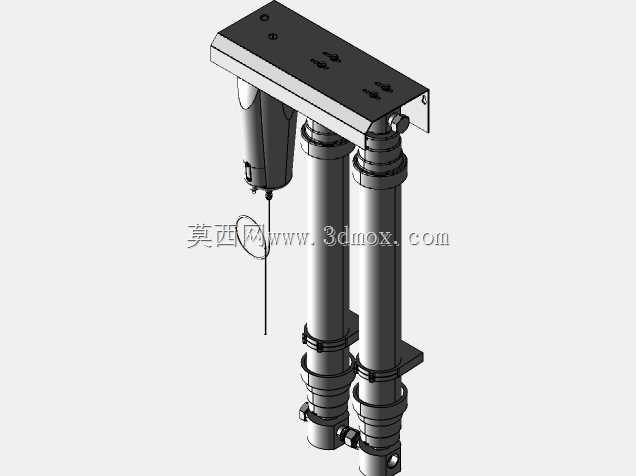

　　在气动系统的实际运维场景里，压缩空气带水一直是引发气动元件卡滞、密封件老化、工艺气源品质不达标的核心诱因，尤其是对气源露点有明确要求的精密气动装配线、电子元器件生产工位、户外低温环境下的气动执行机构回路，常规冷干机往往受限于安装空间、能耗水平难以适配小流量分散式用气点的需求，膜式干燥装置凭借无运动部件、无需电源、体积紧凑的特性，成为这类场景下的气源处理优选方案。这款壁装式的膜干燥装置采用双干燥管并行排布的结构设计，顶部集成安装固定座与气路接口，整体采用竖直壁挂的安装形式，能够最大程度压缩设备占用的横向安装空间，在设备侧方、控制柜旁的狭窄立面区域即可完成固定，无需预留地面摆放空间，适配车间分散式用气点的改造与新增工位的气源配套需求。

　　设备的气路接口采用NPT内螺纹制式，能够直接匹配常规工业气动系统的英制管路规格，无需额外配置转换接头即可完成管路对接，降低现场安装的配件成本与装配工时。从功能实现逻辑来看，压缩空气从入口进入设备后，会通过内部的流道分配进入两组并行的高分子膜管组件，空气中的水蒸气会在膜纤维两侧分压差的作用下渗透过膜壁，被少量侧流的吹扫气携带排出设备，主流道的压缩空气即可获得稳定的低露点输出，在额定工作压力下能够稳定实现-40℃的压力露点，对应常压露点-40℃的干燥等级，完全满足绝大多数工业气动场景对气源干燥度的要求，即使在环境温度低于0℃的户外工况下，也能避免管路内部出现结冰堵塞的问题。设计阶段针对壁装场景的受力特性做了针对性优化，

　　顶部的安装座采用加厚的金属结构，预留了对应规格的安装孔位，能够直接通过膨胀螺栓或者安装支架固定在墙面、设备机架立面，双管并行的结构将整体重心控制在安装座的垂直投影范围内，长期壁挂使用不会出现结构变形、连接松动的问题。设备的进出气接口采用同侧排布的设计，管路连接时所有管线都可以从设备顶部完成排布，不会出现管线交叉、干涉下方操作空间的问题，日常巡检时也能直观观察接口的密封状态，及时发现潜在的泄漏隐患。和传统的双塔吸附式干燥器相比，这款膜干燥装置没有电磁阀、切换阀这类运动部件，不存在易损件定期更换的需求，运行过程中没有动作噪音，也不需要定期添加吸附剂，运维工作量极低，适合无人值守的远程用气点、小型配套设备的内置气源处理单元使用。在结构细节上，干燥管的底部设置了集成的端盖结构，将吹扫气的排气口与管路连接结构整合为一体，减少了外接管路的数量，整体外观更加规整，同时避免了多接头连接带来的泄漏风险。设备的整体外形采用长条形竖直结构，横向尺寸控制在极小的范围内，即使在多组并排安装的场景下，也不会占用过多的立面空间，能够在同一个安装立面上完成多台设备的布置，满足多支路独立气源处理的需求。针对工业现场的气源波动情况，内部流道设计了缓冲结构，能够避免入口气流压力突变对膜纤维造成冲击，延长膜组件的使用寿命，在额定流量范围内，出口露点能够保持稳定，不会随着用气负荷的小幅波动出现明显的干燥度衰减。在安装边界的考量上，设备竖直安装时需要在底部预留一定的空间，

　　保证吹扫气能够顺畅排出，避免排气受阻影响干燥效率，同时安装位置需要避开强烈的振动源，防止长期振动对膜纤维的固定结构造成疲劳损伤，和周边的管路、阀体预留足够的操作空间，方便后续的维护与检测。这类膜干燥装置通常会和前置过滤器配套使用，去除压缩空气中的液态水、油雾与固体颗粒，避免杂质附着在膜纤维表面影响渗透效率，这款设备的接口尺寸能够直接匹配常规小流量气源处理回路的过滤器规格，不需要对现有管路做大幅度改动即可完成加装，对于老旧气动系统的气源品质升级来说，能够大幅降低改造成本与施工周期。在实际选型过程中，需要根据用气点的最大耗气量、工作压力范围、要求的露点等级匹配对应的设备规格，这款双管结构的干燥装置对应小流量范围的用气需求，适合单台气动设备、单个工艺工位的气源干燥处理，相比集中式的大型干燥设备，能够减少长距离管路输送过程中产生的冷凝水二次带水问题，实现用气点近端的精准干燥处理，尤其适合对气源品质要求较高、用气点分散的生产车间使用。
