立式工业氮气发生装置结构设计

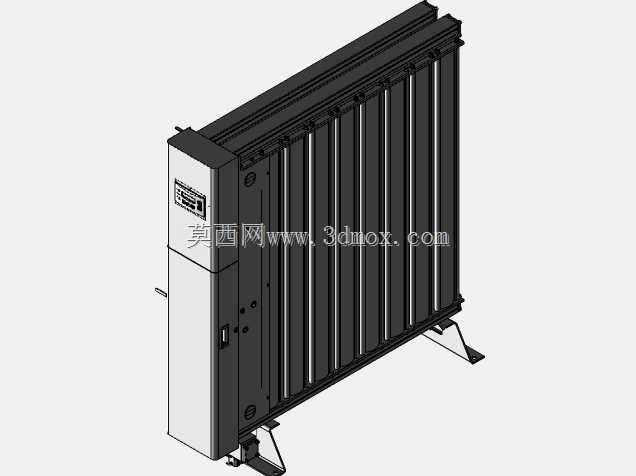

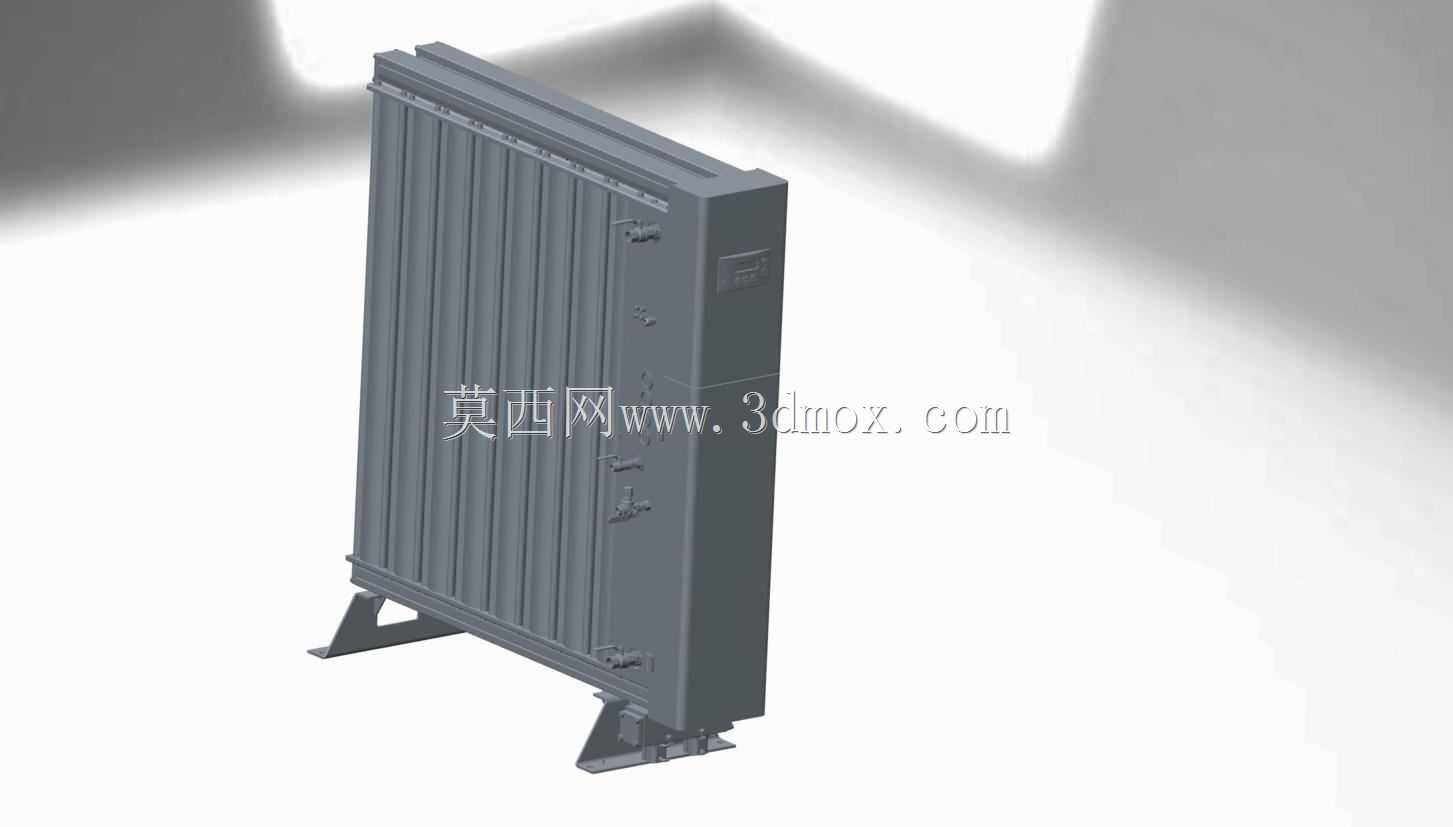

　　在电子元器件焊接保护、食品气调包装、化工物料惰化、金属热处理防氧化这类需要稳定惰性气源的生产场景里，现场制氮设备的布局适配性、运行稳定性直接影响整条产线的连续作业能力，这款立式结构的氮气发生装置，正是针对车间边角安装空间有限、气源接入点靠近墙面的工况做的定向结构优化。不同于卧式制氮设备需要预留较大的侧向检修与管路接驳空间，这款设备采用窄幅立式布局，主体承力框架采用折边钢板拼焊成型，侧面预留的快装接口可直接对接厂区压缩空气主管道，底部的两个L型支撑脚做了加宽折弯处理，安装时可直接通过膨胀螺栓固定在水泥地面，无需额外焊接安装底座，单台设备的地面投影宽度控制在0.4米以内，长度方向不超过1.2米，可直接贴靠车间立柱或墙面布置，

　　大幅压缩设备占用的生产区域面积。设备的核心制氮模组采用竖向堆叠的安装方式，将吸附塔组、气路控制阀组、纯度检测模块沿高度方向依次排布，外部的竖向散热筋板既作为模组的固定压条，也能在设备运行时将模组产生的热量快速传导到外部壳体，避免局部积温影响吸附剂的工作效率。入口端适配11-15BARG的压缩空气输入，输出氮气纯度覆盖0.1-0.5%的氧含量区间，可根据不同工艺的用气需求调整吸附周期参数，满足从普通防氧化吹扫到高精度惰性保护的不同用气要求。从结构设计的细节来看，设备侧面的检修盖板采用快拆式螺钉固定，日常维护时无需挪动设备主体，仅需拆下对应位置的盖板即可完成吸附剂更换、阀组密封件检修等操作，所有气路接头都布置在设备同侧的检修区域，

　　管路排布沿壳体内部的走线槽固定，避免管路交叉干涉，也减少了运行过程中的管路振动磨损。设备顶部预留了吊装孔位，在车间内转运时可直接通过手拉葫芦完成垂直吊装，无需额外制作吊具，底部支撑脚的安装孔做了长圆孔设计，安装时可根据现场地面的螺栓孔位做±15mm的位置调整，降低现场安装的对位难度。考虑到工业现场的气源波动问题，设备入口端内置了缓冲稳压腔，可抵消压缩空气管网的压力脉动，避免压力骤变冲击内部吸附模组，延长核心部件的使用寿命。壳体表面采用喷塑处理，可适应车间内多粉尘、少量油污的环境，避免壳体过早锈蚀。在三维建模过程中，所有安装配合面都预留了合理的公差间隙，焊接件的焊道位置做了简化处理，既保留了结构的受力特征，也方便后续工程人员根据自身厂区的管路布局调整接口位置，适配不同的安装场景。
