工业计量输送用蠕动软管泵结构设计

　　在化工原料定量投加、市政污泥输送、食品酱料灌装、矿浆介质转运这类对输送精度、介质兼容性有严苛要求的工况里，蠕动软管泵的应用占比逐年提升，这类设备依靠挤压弹性软管形成真空吸入、推送排出的工作逻辑，不存在叶轮、密封件直接接触输送介质的问题，哪怕是带有颗粒杂质、高粘度、强腐蚀性的流体，也能稳定完成输送作业，不会出现常规离心泵常见的叶轮磨损、密封泄漏、介质残留堵管的故障。

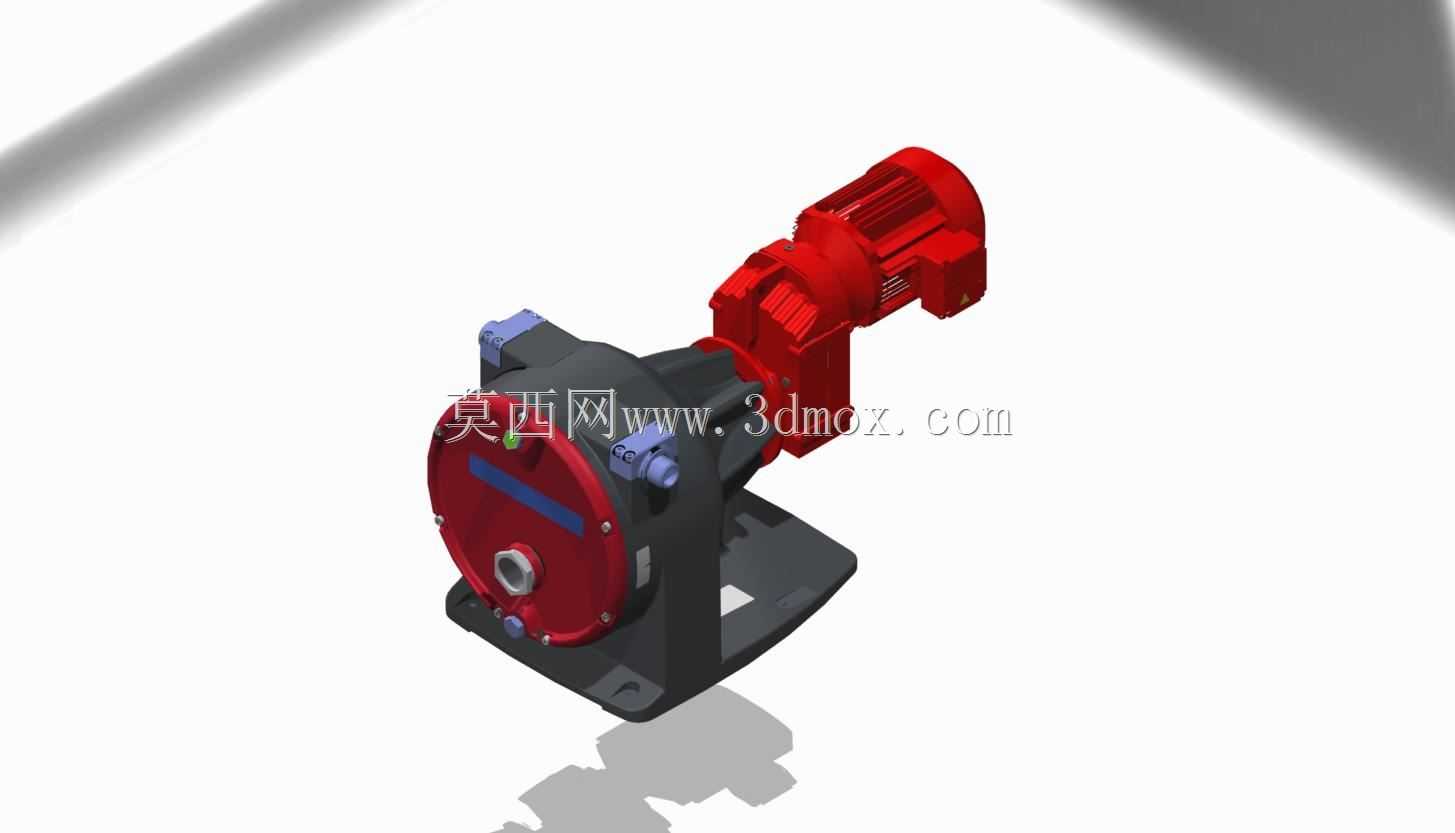

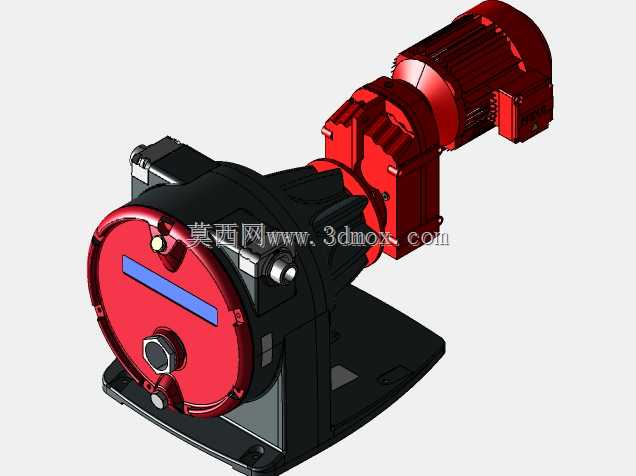

　　从结构设计逻辑来看，这套蠕动软管泵采用驱动电机与泵头直连的集成式布局，没有额外增设皮带传动、链条传动的中间传动环节，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗与后期维护点位。驱动端选用的是同轴式减速结构，输出转速匹配软管挤压的合理工作区间，避免转速过高导致软管反复弯折频次过快、提前出现疲劳开裂的问题，也不会因为转速过低造成输送脉动过大、计量精度不达标的情况。泵头部分的核心挤压部件采用对称布置的滚轮结构，滚轮与软管接触的位置做了圆弧过渡处理，挤压过程中不会对软管局部产生剪切式的硬损伤，能最大化延长软管的使用寿命；泵壳采用分体式拼接结构，侧面预留了快开式的检修窗口，更换软管时不需要完全拆解泵头连接螺栓，只需要打开侧盖、松开两端的软管快装接头，就能快速完成软管更换作业，现场维护的操作门槛很低。

　　安装边界方面，整机底部设置了一体化的铸铁安装底座，底座上预留了四个对应安装螺栓的通孔，安装时只需要在预制的混凝土基础或者设备安装钢架上找准水平位置，穿入固定螺栓完成锁紧即可，不需要额外制作复杂的安装支架。泵体的进出口采用标准的法兰连接接口，接口的中心高度、法兰孔距都匹配通用工业管道的安装规范，现场对接管路时不需要单独制作异形转接头，能直接和上下游的工艺管道完成对接。整机的重心集中在底部安装底座的中心区域，运行过程中滚轮挤压产生的径向力会通过泵壳直接传递到底座，不会出现整机晃动、连接管路受额外应力的问题，不需要额外加装减震阻尼装置就能满足稳定运行的要求。

　　功能特性层面，这款软管泵的计量精度可以稳定控制在±1%的区间内，完全满足化工配料、药剂投加工况的定量输送要求；输送过程中介质只和软管内壁接触，泵体的其他金属部件不会接触输送介质，只要更换对应材质的软管，就能适配不同腐蚀性、不同卫生等级要求的输送场景，比如食品行业输送果酱、乳制品时选用食品级硅胶软管，化工行业输送酸碱介质时选用三元乙丙或者氟橡胶软管，矿场输送矿浆时选用耐磨的天然橡胶软管，不需要对泵体的金属结构做任何防腐或者卫生级改造，设备的适配范围非常广。另外泵体自带自吸能力，不需要提前灌泵就能完成最高8米垂直吸程的介质抽取，在液位低于泵安装位置的工况下也能稳定启动作业，不需要额外配套引水泵或者底阀装置，简化了整个管路系统的配置。

　　设计过程中针对软管的挤压行程做了反复的参数校核，滚轮的挤压深度刚好能将软管完全压闭，保证输送过程中不会出现介质回流、计量失准的问题，同时又不会因为挤压量过大导致软管的压缩形变超出材料的疲劳极限，在合理的使用周期内不会出现软管提前开裂的故障。泵头的旋转部件全部做了动平衡校正，运行过程中转动部件的径向跳动量控制在0.1mm以内，高速运行时不会产生异常的振动与噪音，设备运行的噪音值可以控制在75分贝以内，满足车间内的设备噪音管控要求。泵壳的上部预留了透明的观察窗口，日常巡检时不需要拆开泵壳，就能直接观察内部软管的磨损情况、滚轮的运行状态，能提前预判软管的更换周期，避免运行过程中软管突然破裂造成介质泄漏的生产事故。

　　从实际应用的场景适配来看，这款泵既可以作为单机设备完成固定工位的流体输送作业，也可以集成到成套的加药系统、灌装生产线、污泥处理系统里作为核心输送单元使用，整机的外形尺寸紧凑，在空间受限的设备安装场景里也能灵活布置，不需要预留过大的安装与检修空间。进出口的管路连接位置做了加强处理，能承受管路系统1.0MPa的工作压力，不会出现接口位置变形、泄漏的问题。设备的润滑点位全部集中在减速箱与滚轮转轴位置，采用长效润滑脂设计，正常运行状态下只需要每半年补充一次润滑脂即可，日常维护的工作量非常小，适合长期连续运行的工业生产场景。
