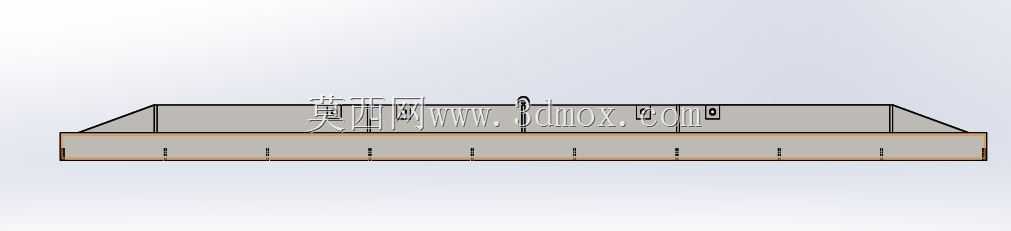

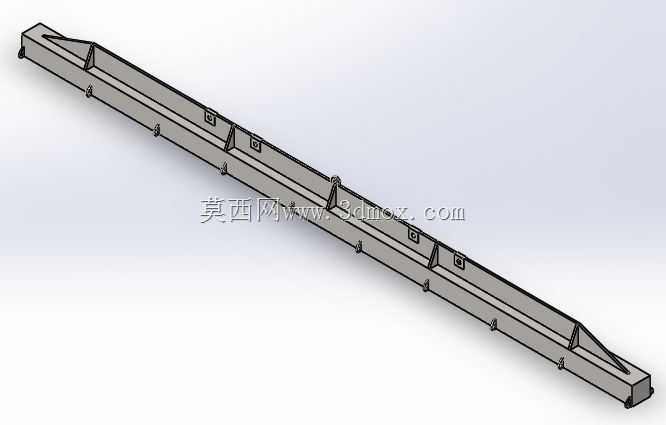

重型起重作业用箱型起重臂承载结构

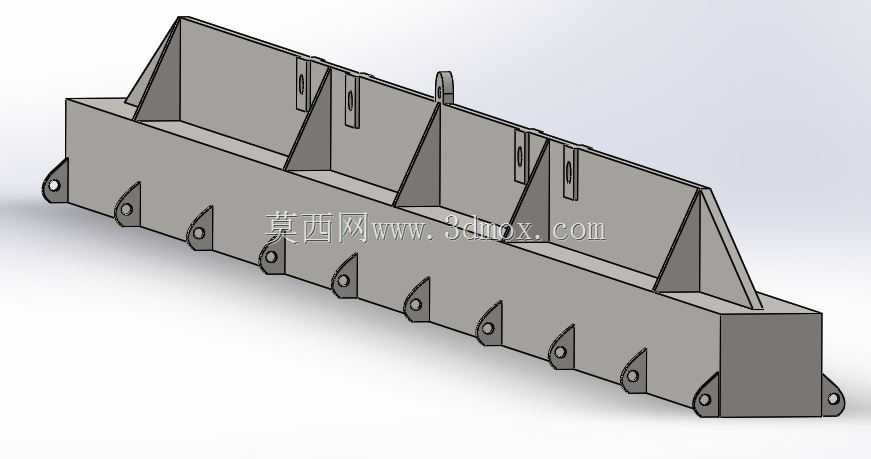

　　在港口散货装卸、重型设备厂区转运、基建现场构件吊装这类需要长距离承载大吨位载荷的作业场景里，这类箱型结构起重臂是起重吊具系统里的核心承载部件，区别于常见的伸缩式桁架臂，该结构采用封闭箱型主梁作为核心承力载体，主要适配大吨位、低起升高度的重载吊装工况，比如钢厂内钢坯的短距离转移、预制梁场的混凝土构件起吊、码头重型集装箱的对位吊装这类对构件抗弯、抗扭性能要求极高的作业环节。从结构设计逻辑来看，主梁采用矩形封闭截面设计，相比开口截面的工字梁，封闭箱型结构在承受偏心载荷、侧向风载时的抗扭刚度能提升40%以上，能有效避免吊装过程中因载荷偏移产生的主梁侧向失稳问题。主梁上翼缘板间隔布置的多组吊耳板，是根据不同吊装载荷的重心分布做的点位预留，

　　作业时可根据被吊物的重心位置选择对应吊点，搭配卸扣、钢丝绳索具完成载荷挂载，避免单点起吊带来的主梁局部应力集中；主梁下翼缘沿长度方向均匀排布的带孔连接耳板，主要用于挂载辅助吊具、配重块或者被吊物的专用吊具，每个耳板的开孔位置都做了同轴度公差约束，保证销轴安装后不会出现偏载剪切的问题。主梁侧面间隔焊接的三角形加强筋板，布置位置刚好对应上翼缘吊耳的正下方，将吊点传递的集中载荷通过筋板分散传递到整个箱型主梁的腹板与翼缘板上，避免局部载荷过大造成翼缘板的屈曲变形，筋板与主梁的焊接位置都做了圆弧过渡处理，减少焊接应力集中，降低长期交变载荷下的焊缝疲劳开裂风险。从安装边界来看，该起重臂的端部预留了与起重设备变幅机构、回转机构连接的铰接孔位，

　　安装时需保证铰接销轴的配合公差在H7/f8区间，保证起重臂变幅动作时的转动灵活性，同时避免铰接间隙过大带来的作业晃动；主梁整体长度方向的直线度公差控制在千分之一以内，防止长距离吊装时主梁下挠量超出设计阈值，影响作业安全。在实际作业过程中，该结构起重臂的额定起重量随吊点位置变化做对应匹配，靠近铰接端的吊点可承受更大额定载荷，远离铰接端的吊点额定载荷按力矩平衡原则做递减设计，设计阶段通过有限元仿真对每个吊点的应力分布做了校核，保证在1.25倍额定载荷的静载试验下，主梁最大应力不超过材料屈服强度的80%，焊缝位置无开裂、永久变形问题。考虑到户外作业的复杂环境，主梁外表面的结构设计避免了积水死角，所有外露板件的拼接位置都做了连续密封焊，

　　防止雨水进入箱型梁内部造成锈蚀，影响结构长期承载能力；主梁顶部预留的单个吊点，可用于起重臂自身的安装转运，现场组装时可直接通过该吊点完成起重臂的吊装对位，不需要额外焊接临时吊耳，减少现场安装的辅助工作量。这类箱型起重臂相比桁架式起重臂，虽然自重略大，但维护成本更低，封闭结构不容易积存灰尘、杂物，日常巡检只需要检查焊缝、铰接销轴的磨损情况即可，不需要频繁清理桁架杆件间隙的积料，更适合冶金、矿山这类多粉尘、高腐蚀的作业场景，结构的冗余承载能力更强，面对偶尔的冲击载荷也能保持足够的结构稳定性，不会出现杆件失稳变形的问题。
