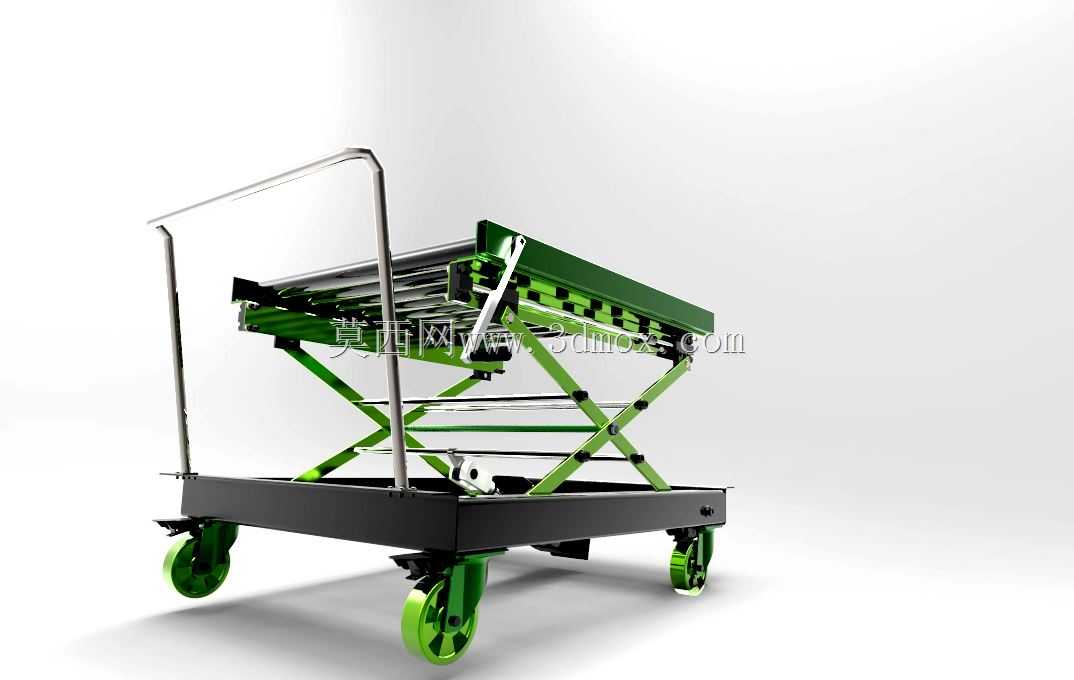

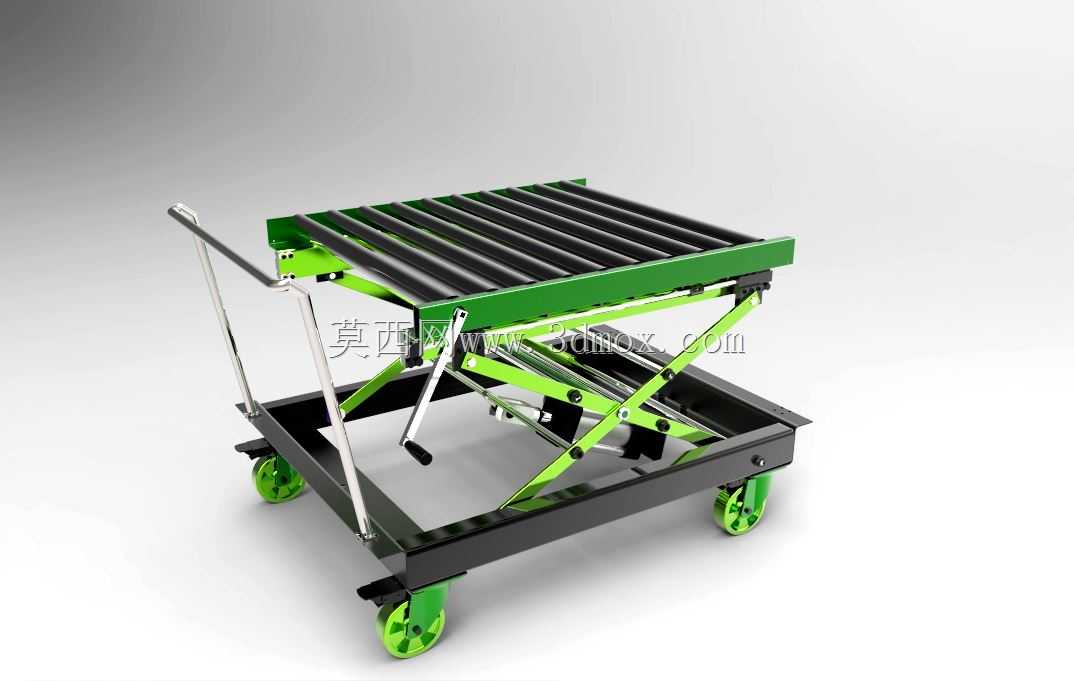

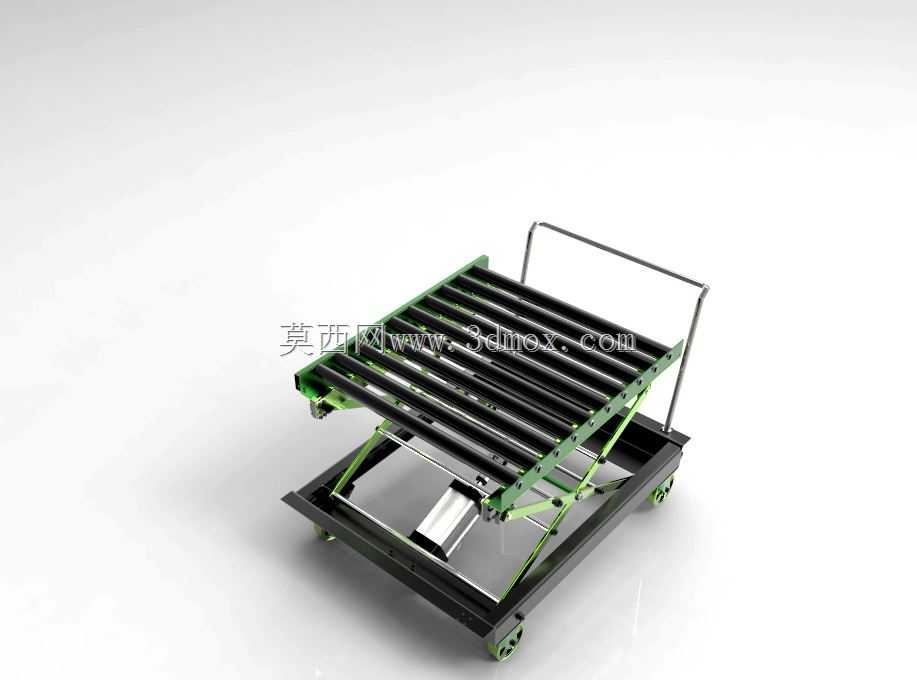

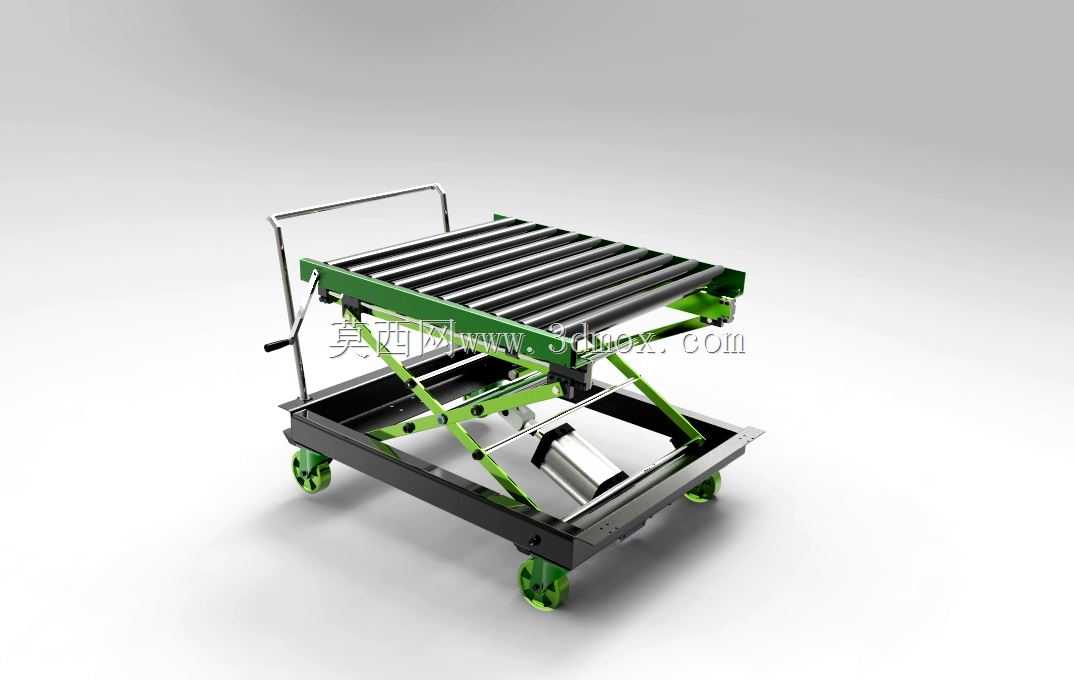

带辊筒台面移动剪叉式升降转运台

　　这款带辊筒台面的移动剪叉升降转运设备，主要面向车间内部工序间物料转运、机加工工位上下料、装配线旁物料高度适配这类场景设计，区别于固定安装的升降平台，底部配置的万向脚轮让设备可以灵活在车间通道、工位间隙之间移动，不需要额外铺设轨道或者做地面固定，适配多工位轮流作业的柔性生产需求。台面采用密集辊筒排布的结构，当物料需要从升降台转移到相邻的工作台、输送线或者机台台面时，不需要人工抬搬，只需要轻推物料就可以顺着辊筒完成横向滑移，大幅降低重工件转移时的人工劳动强度，也能避免工件抬搬过程中出现磕碰划伤的问题。剪叉升降的核心支撑结构采用双侧对称剪臂设计，剪臂铰接点做了加厚衬套处理，升降过程中不会出现单侧偏载卡滞的问题，

　　驱动端采用直线驱动部件布置在剪叉机构中部，受力路径直接，升降过程运行平稳，在任意升降高度都可以保持稳定锁止，不会出现台面下坠或者缓慢沉降的情况，作业安全性有足够保障。台面侧边配置的推手采用圆管弯折成型，高度适配成年人站立推行的握持高度，推手表面做了防滑处理，推行转向时可以轻松掌控方向，脚轮配置了刹车结构，当设备移动到指定作业位置后，踩下刹车就可以锁定轮组，避免作业过程中设备出现滑移偏移。从设计思路上看，这款设备优先考虑了车间实际使用的通用性，辊筒台面的承载面做了防滑边缘处理，避免物料在升降或者推行过程中从侧边滑落，剪叉机构的最低收拢高度控制在较低范围，方便低矮工位的物料取放，最大升高高度可以覆盖常规装配工作台、

　　机台操作面的常见高度区间，不需要额外搭配垫高工装就可以完成不同高度差之间的物料转接。安装边界方面，设备收拢状态下的整体占地面积较小，可以在宽度1.2米以上的车间通道内顺利通行，不需要对现有车间通道做拓宽改造，移动过程中整体重心偏低，即使满载状态下推行也不会出现侧翻风险，设备整体没有外凸的尖锐结构，所有铰接位置都做了圆弧过渡处理，避免车间内通行时剐蹭人员或者周边设备。日常使用过程中，只需要定期对剪臂铰接点、辊筒转动位置做润滑保养，检查驱动部件的连接紧固情况就可以维持稳定运行，不需要复杂的日常维护操作，适合机加工车间、装配车间、仓储库区这类场景做短距离物料转运和高度适配作业，尤其适合单重较大、人工抬搬困难的箱体类、板类、

　　小型总成类工件的转运和上下料作业，能够有效衔接不同高度差的作业工位，减少工序间的辅助作业时间，提升物料流转的效率。在结构建模过程中，剪臂的铰接孔位同轴度做了严格的公差匹配，辊筒的安装座采用统一的定位基准，保证所有辊筒的上表面处于同一水平面，避免物料在辊筒面滑移时出现卡顿或者跑偏的问题，底部框架采用型钢焊接成型，整体刚性充足，满载状态下框架变形量控制在允许范围内，不会因为长期承载出现框架变形导致升降卡滞的问题。
