小型颗粒定量分装压合设备结构设计

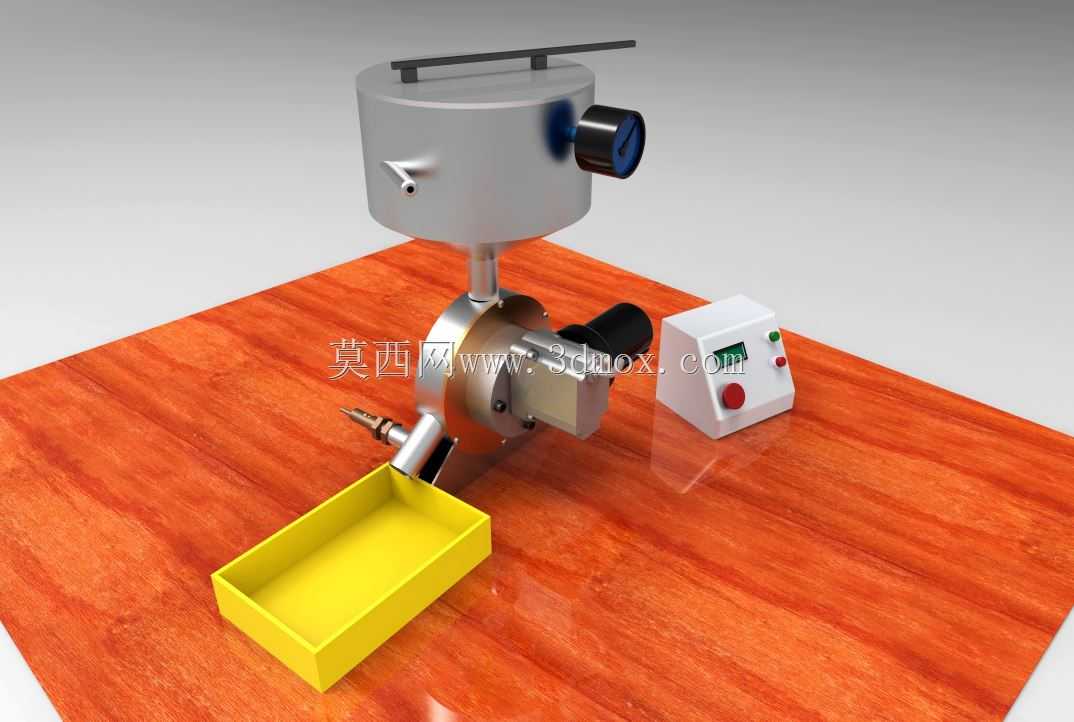

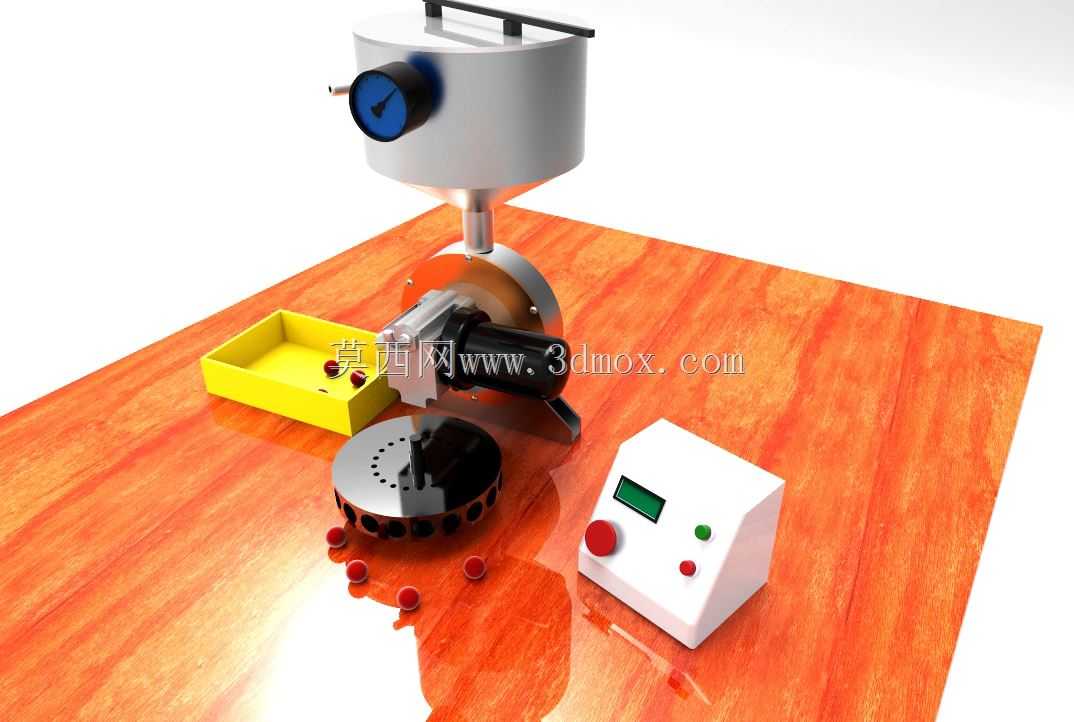

　　这套设备的设计初衷是面向小批量多品类的颗粒类物料加工场景，常见于小型食品加工坊、实验室试样制备、文创小零件封装这类对占地要求高、产能需求适中的作业场景，区别于大型流水线的高速分装设备，它的整体布局紧凑，所有功能单元都集成在单块木质工作台面上，不需要额外搭建机架，放置在常规操作台上即可开展作业，安装时仅需预留台面周边150mm的操作维护空间，不需要做地脚固定，适配多数小型生产场地的灵活布置需求。设备上方的锥底储料斗采用上宽下窄的渐变结构，斗身侧面搭载的压力表用于实时监测料斗内部的送料压力，避免物料架桥导致的下料不畅，斗体顶部设置的横向提手方便日常开盖补料、清理内部残留物料，储料斗下方衔接的送料单元采用辊式送料结构，

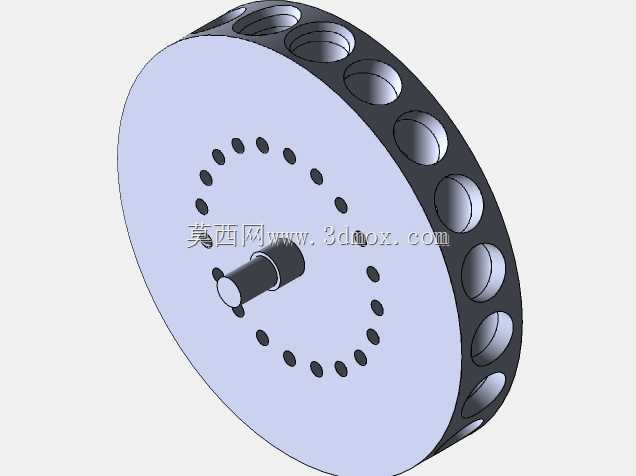

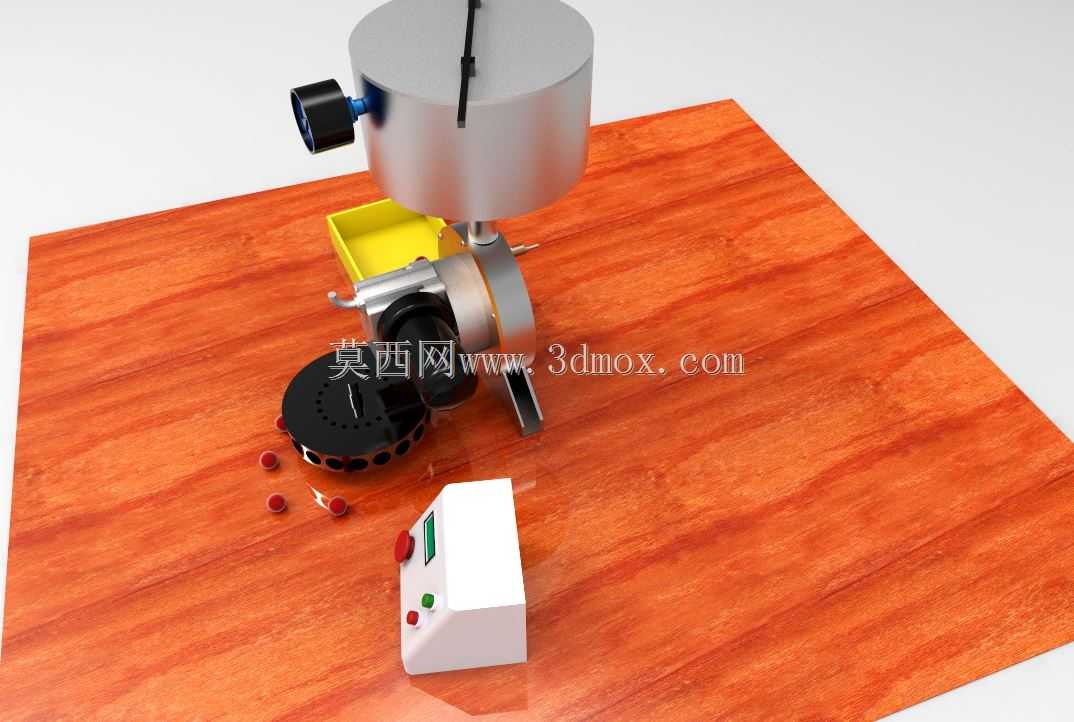

　　能将储料斗落下的颗粒物料按照设定的输送速率稳定送到下方的工位转盘上。工位转盘采用多孔位圆周布局，每个孔位对应一个待加工的工件载座，转盘每次转动的角度由下方的分度结构精准控制，确保每个载座都能精准停在送料、压合、出料的对应工位，不会出现对位偏差导致的物料洒落、压合错位问题。转盘旁侧的独立电控箱采用斜面操作布局，操作面板朝向操作人员站立方向倾斜15度，面板上设置的数显屏用于实时显示当前的压合压力、送料速率、加工计数参数，两个不同规格的按钮分别对应设备启动、紧急停止功能，小尺寸的辅助按钮用于单步调试工位对位，电控箱与主机之间采用快插式接线，日常维护时可以快速断开连接移开电控箱，不需要拆解整机组的布线。

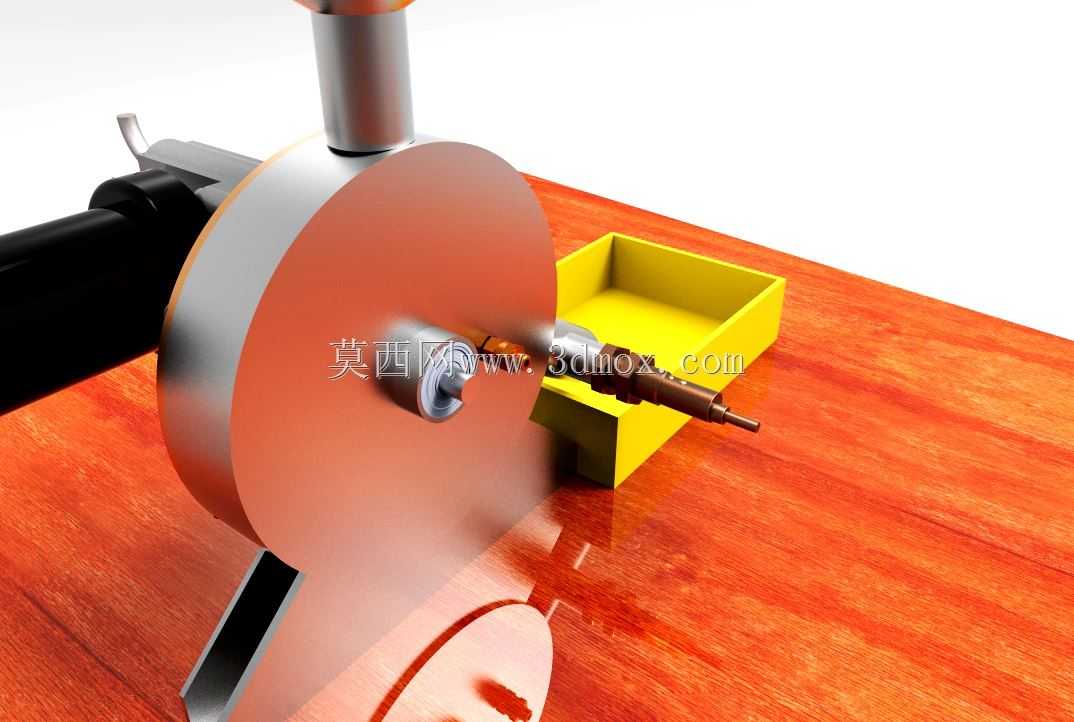

　　送料工位旁设置的黄色接料槽用于承接工位切换时洒落的多余物料，槽体采用浅口敞边设计，清理时可以直接将槽内积料扫出，不需要拆卸槽体。压合工位位于送料工位的下一旋转位，压合头的下压行程可以根据工件的实际高度做无级调节，适配6mm以内不同高度的工件压合作业，压合头的压力输出范围覆盖0到4bar，能满足多数软质颗粒封装、小零件压装的压力需求，不会因为压力过大压坏工件，也不会因为压力不足导致压合不牢。设备的出料位对应转盘的最后一个工位，压合完成的工件随着转盘转动到出料位后，可以由操作人员手动取出，也可以搭配小型吹气装置将成品吹到接料盒内，适配不同的作业习惯。整套设备的传动结构都做了外露防护设计，旋转部位没有尖锐凸起，

　　日常操作时不会出现衣物卷入的安全隐患，所有与物料接触的部位都采用光滑易清洁的材质，切换加工物料时可以快速擦拭清理，避免不同物料之间的交叉污染。设备的动力单元布置在送料结构的侧下方，与加工工位做了物理隔离，传动产生的细微碎屑不会掉落到加工物料内，动力单元的散热口朝向设备外侧，长时间连续作业也不会出现积热过热的问题。在设计过程中特意控制了整机的重量，单人即可完成设备的搬移调整，不需要借助吊装搬运工具，适配小型生产场景经常调整工位布局的使用需求。每个功能单元都采用模块化设计，后续如果需要调整产能、更换加工规格，只需要更换对应工位的模块，不需要重新设计整台设备，比如更换不同孔数的转盘就能调整单次加工的工件数量，更换不同口径的送料辊就能适配不同粒径的颗粒物料，调整压合头的连接结构就能适配不同形状的压合需求。设备的操作逻辑简单，新操作人员只需要简单熟悉按钮功能、参数调整方式就能独立操作，不需要复杂的岗前培训，适合人员流动性较大的小型加工场所使用。
