长距离不锈钢链板输送线

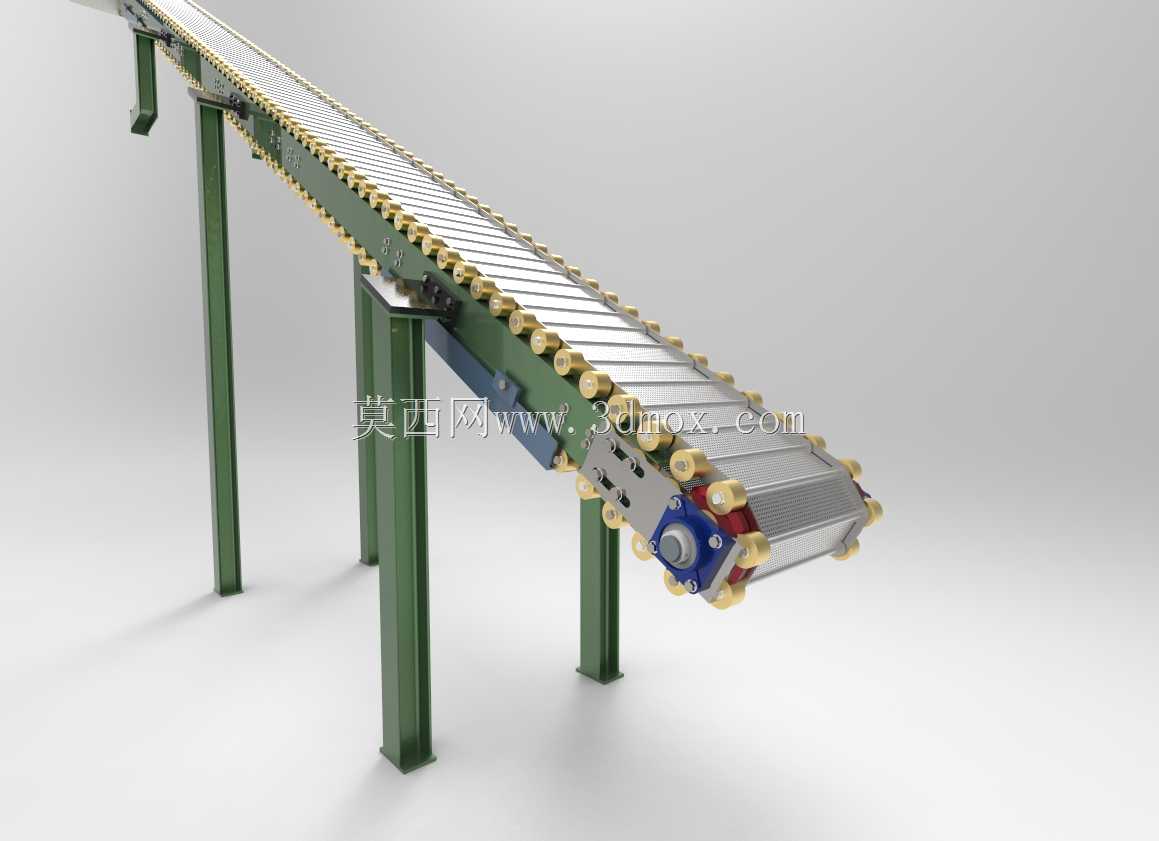

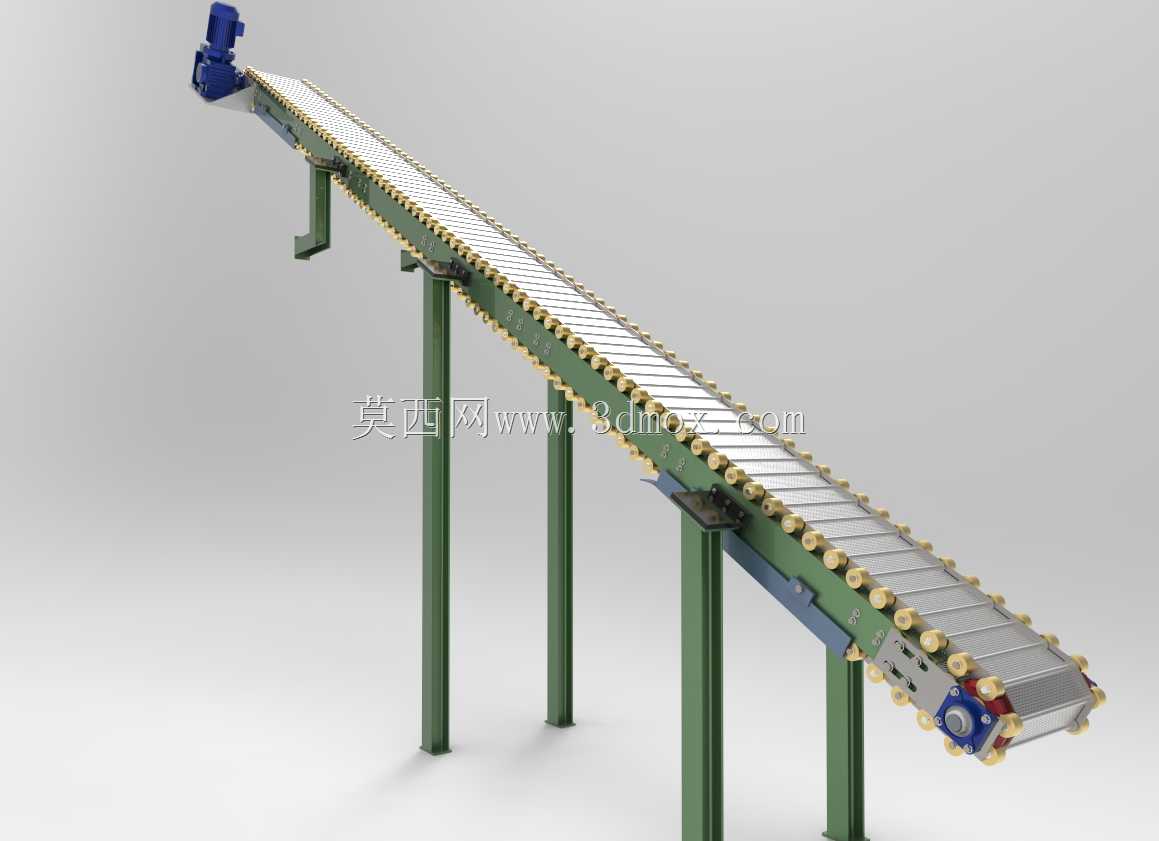

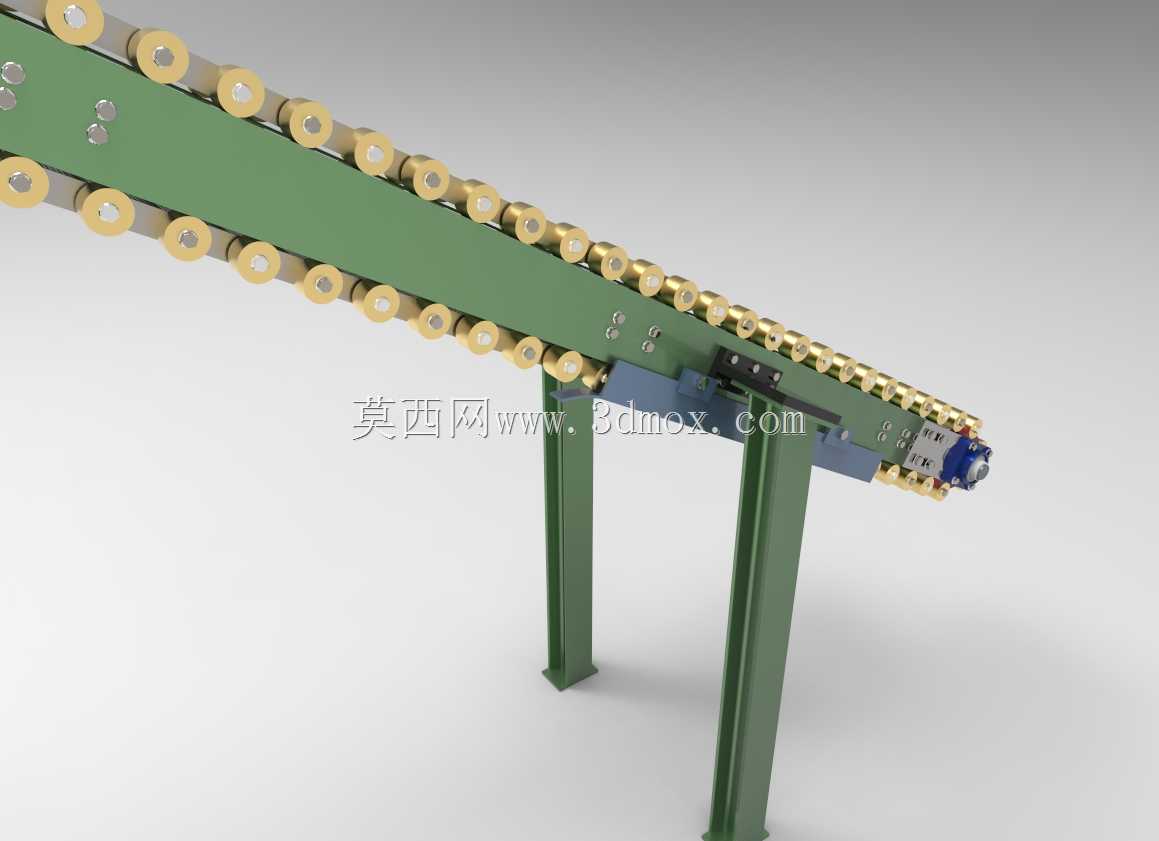

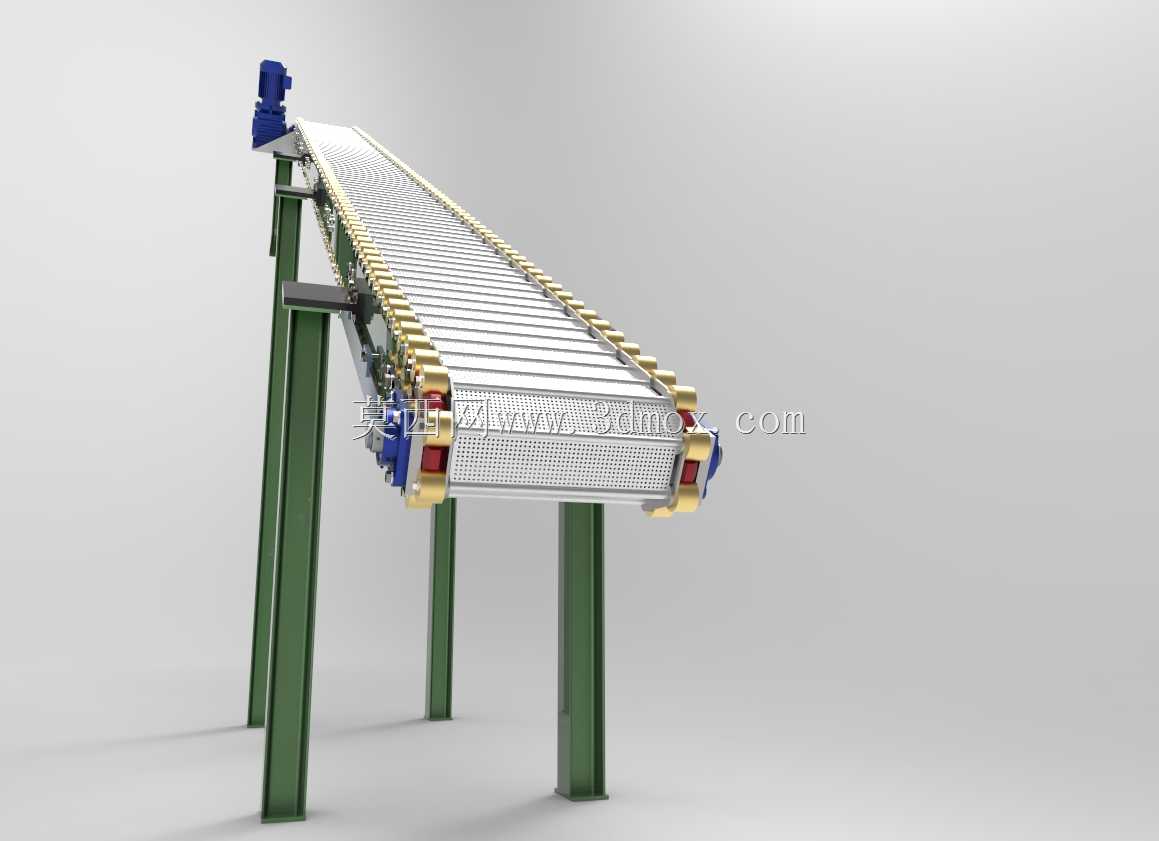

　　这套长距离链板输送装置的三维结构，面向连续物料转运场景搭建，整机采用倾斜抬升的长跨距布局，输送承载面由多块平整不锈钢板拼接而成，链板两侧通过带金色端盖的铰接销轴串联成闭环牵引构件，运行时板面保持平直，能够承托袋装件、块状工件、散装颗粒或经过预处理的工业物料，沿设定坡度完成低位到高位的连续输送。现场布置时，整机依靠四根立式绿色型钢支腿落地支撑，支腿底部预留地脚安装孔，可通过膨胀螺栓与车间混凝土地面固定，支腿间距沿输送方向均匀分布，抵消长跨距机架产生的下挠变形，机架主体采用折弯型钢焊接成型，两侧边框全程约束链板运行轨迹，避免重载工况下链带跑偏。驱动单元布置在输送线上端的机头位置，集成减速电机与主动链轮组件，动力经链轮啮合传递给牵引链，

　　带动整条不锈钢板带匀速移动；机尾位置设置张紧机构，通过可调轴承座调整从动链轮中心距，补偿链板铰接副长期运行产生的磨损伸长，维持链条合理张紧力。从安装边界来看，整机沿输送方向呈狭长形态，倾斜段占据车间纵向空间，支腿外侧预留不小于六百毫米的检修通道，机头驱动端周边留出电机拆装、链轮维护的操作空间，机尾张紧端预留调节行程余量；设备进料端可对接上游分拣设备、加工机床出料口或料仓卸料位置，出料端可衔接下游提升机、包装工位或缓存料仓，适配生产线连续流转需求。结构设计阶段，优先考虑不锈钢承载板的耐腐特性，板面光滑不易粘料，在涉及水汽、盐雾或腐蚀性介质的输送场景中，比如沿海厂区物料转运、水处理环节固形物输送，链板表面不会轻易锈蚀，

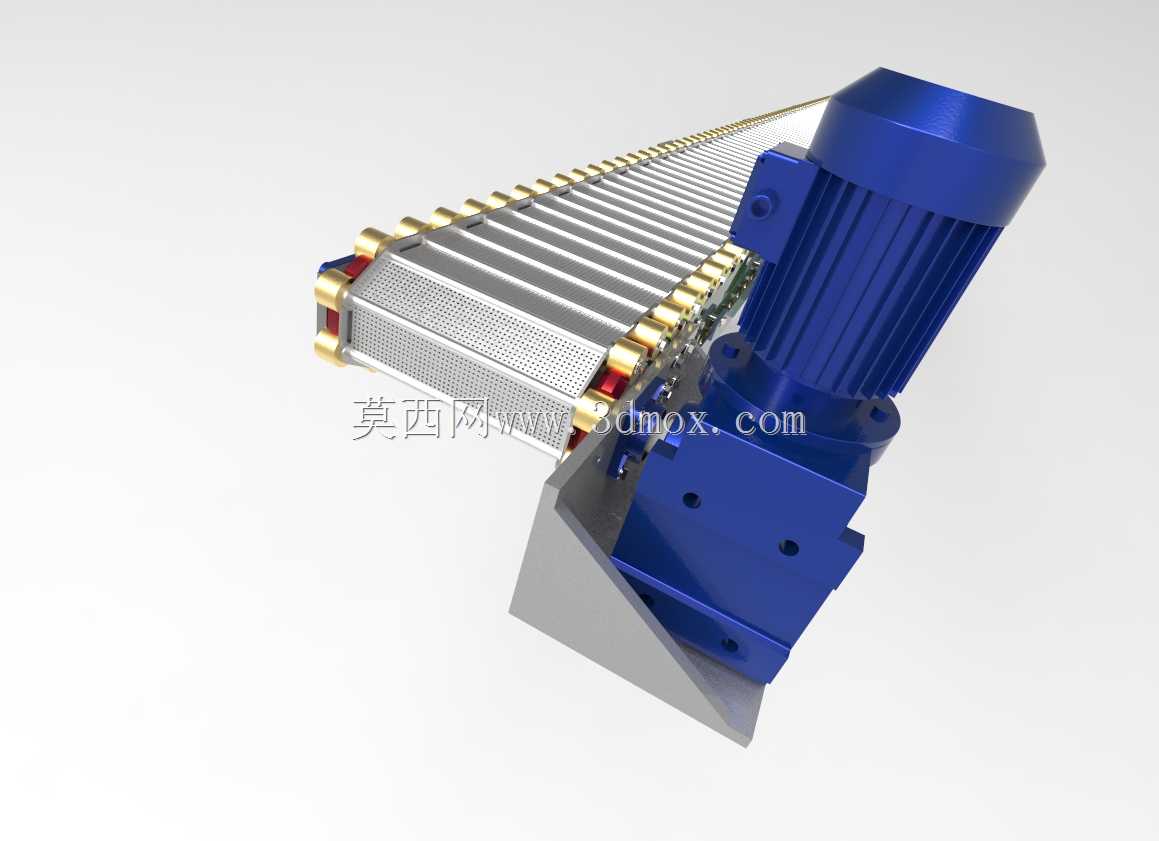

　　日常清理仅需冲洗板面即可，维护工作量远低于普通皮带输送机。牵引链的铰接点位全部做了限位配合，每块不锈钢板两端与链条附件刚性锁固，运行过程中板与板之间间隙均匀，不会出现细小物料卡滞缝隙的问题；机架侧面预留多组安装螺孔，可根据工艺需求加装侧挡板、防尘罩、光电检测支架或急停拉绳组件，适配不同物料的防掉落、安全防护要求。支腿与机架之间采用螺栓连接而非满焊固定，运输时可拆成分段模组，现场组装时通过定位销快速对齐拼接，大幅降低长尺寸设备的运输难度与现场安装工时。驱动端的减速电机采用侧装布局，不占用输送线上方通行空间，电机输出轴与主动轴通过联轴器直连，传动链短、传动效率高，机头壳体处开设可拆卸检修盖板，日常检查链轮啮合、

　　链条润滑状态时无需拆解整体机架。倾斜输送的坡度经过合理匹配，依靠不锈钢板面的摩擦力与可选装的横向挡条，可防止物料在提升过程中下滑，针对散料工况还能在板边加装折边挡边，避免颗粒从两侧缝隙洒落。整条输送线的运行路径无明显凹凸拐点，物料在板面平稳过渡，不会产生剧烈颠簸，对于易碎工件、精加工成品件也能做到低损伤转运。三维建模过程中完整还原了每一节链板的铰接关系、支腿的安装角度、机头机尾的链轮装配位置，所有配合面的间隙、螺栓连接点位均按实际装配逻辑搭建，可直接用于设备方案评审、生产线布局干涉检查、非标输送设备选型参考，帮助工程人员快速核验设备在车间空间内的占位尺寸，对接上下游设备的标高差，提前预判安装、运维阶段的操作空间是否充足。
