嵌套镂空金属立方体工艺摆件结构设计

　　这类嵌套镂空立方体结构，最早脱胎于车床加工的经典工艺演示件，现在常被用作工业风装饰摆件、机加工技能展示样件，也会出现在机械专业的金工实训教学环节中，用来帮助学员理解多面体同轴加工、镂空切削的工艺逻辑。从结构设计逻辑来看，整个构件采用多层立方体同心嵌套的布局，外层立方体的六个面均开设方形镂空窗口，窗口边缘做了微小的倒角处理，既避免切削后产生锐边毛刺，也能让内部嵌套的层级结构从外部各个角度都能被观察到，每一层嵌套的立方体都能在外层腔体中保持独立的活动余量，不会出现卡滞或者脱落的情况。

　　设计这类结构的时候，首先要确定最外层立方体的外形边界，常规作为桌面摆件的版本，外层立方体边长控制在50mm到80mm区间，这个尺寸既适合手持观察加工细节，也不会占用过多桌面摆放空间，相邻两层立方体之间的单边间隙控制在0.8mm到1.2mm，间隙过小会导致加工后层与层之间出现摩擦卡滞，间隙过大则会让内部结构晃动幅度过大，影响整体的精致感。每一层立方体的壁厚根据层级向内递减，最外层壁厚控制在3mm左右，保证整体结构的刚性，避免拿取过程中发生磕碰变形，向内每一层的壁厚递减0.5mm，最内层的立方体壁厚不小于1mm，防止加工过程中因为壁太薄出现振刀或者结构断裂。

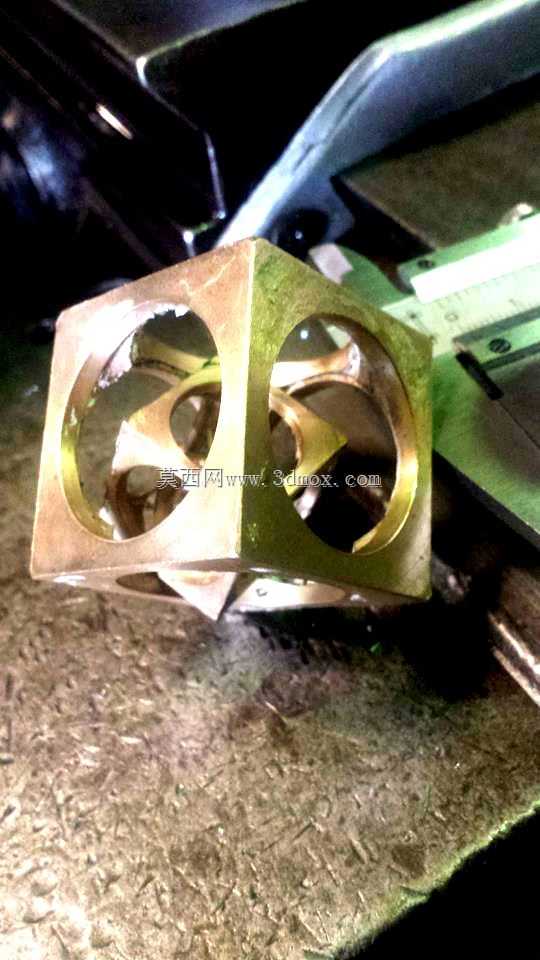

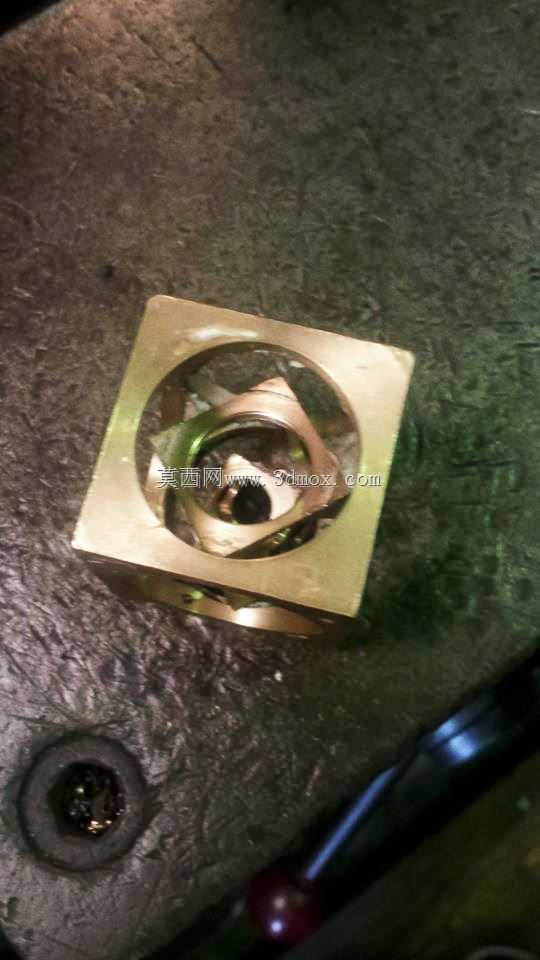

　　从加工实现的角度，这类结构可以在普通车床上配合四爪卡盘完成加工，也可以通过四轴加工中心实现更高精度的批量生产。加工时首先要完成整料的六面铣削，保证基础立方体的相邻面垂直度误差不超过0.02mm，为后续的分层镂空加工提供精准的定位基准。每一层的镂空切削都要遵循对称加工的原则，先完成一组对面的窗口切削，再翻转工件加工相邻面，避免单侧材料去除量过大导致工件内部应力失衡，出现结构变形。窗口的内角位置需要匹配刀具的圆角半径，设计时不要设置绝对的直角内角，要预留R0.5mm的刀具圆角，避免加工时出现清根不到位的情况，也能减少内角处的应力集中，提升构件的整体结构强度。

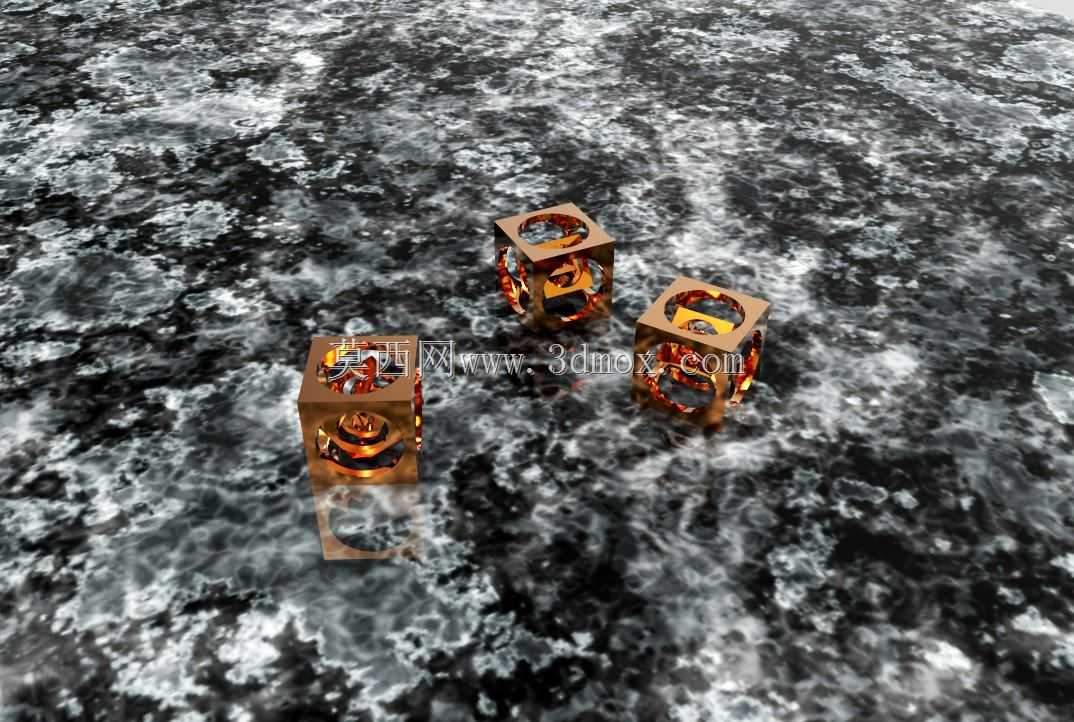

　　在实际应用场景中，这类结构除了作为工艺展示件，也可以作为个性化的机械主题文创产品，搭配不同的金属表面处理工艺，比如抛光、镀色、做旧等处理，适配不同的装饰风格。部分机械展会、技能大赛也会将这类嵌套结构作为实操考核的题目，用来考察操作人员的工件装夹找正能力、切削参数把控能力以及工艺步骤规划能力。设计过程中还要考虑构件的放置稳定性，最外层立方体的底面不需要开设镂空窗口，保持完整的平面结构，保证放置在水平面上时不会出现倾斜晃动，其余五个面的镂空窗口尺寸保持一致，窗口边长控制在所在面边长的60%左右，既保证足够的观察视野，也能保留足够的边框结构维持整体刚性。

　　从结构细节来看，每一层立方体的棱边都做了微小的圆角钝化处理，避免尖锐棱边造成划伤，内部各层立方体的活动间隙均匀，任意角度翻转时内部结构都能顺畅活动，不会出现卡顿异响。如果是作为金属材质的成品，表面粗糙度控制在Ra1.6以下，经过抛光处理后能呈现出清晰的金属质感，镂空边缘没有残留的切削毛刺，各个面的平面度误差控制在0.03mm以内，保证整体结构的规整度。这类结构的设计核心在于通过对称的分层布局，在有限的实体材料内实现多层嵌套的活动结构，既展现了机械加工的精度优势，也兼具几何结构的美学特点，不需要额外的装配工序，通过整块材料的逐层切削就能完成整体结构的加工，是典型的减材制造工艺特色结构。
