夹紧式刚性联轴器结构设计方案

　　在各类工业传动系统的轴系连接场景中，刚性联轴器是实现两根轴刚性固连、同步传递扭矩与运动的核心基础部件，这类联轴器不具备补偿两轴相对偏移的能力，因此对安装时的同轴度要求较高，通常应用在对传动精度要求高、轴系刚性好、工作过程中无明显冲击振动的设备中，比如精密输送辊道、小型试验台架、低速重载的刚性传动工位、精密检测设备的动力输出端等场景，能保证轴系传动的同步性，无回转间隙，扭矩传递效率高。

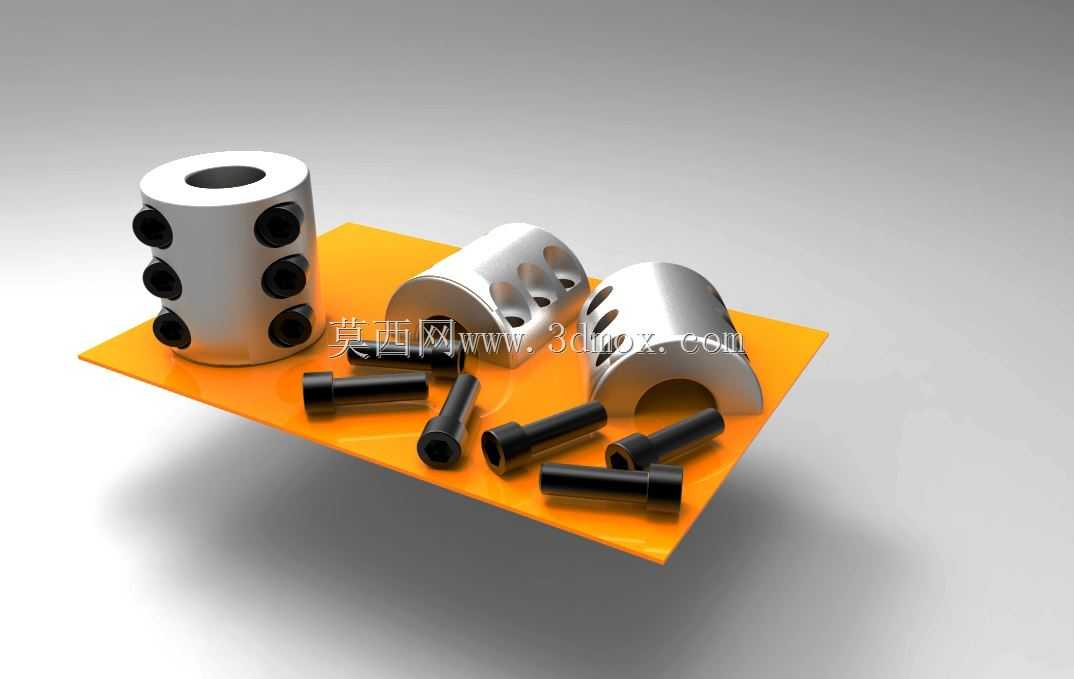

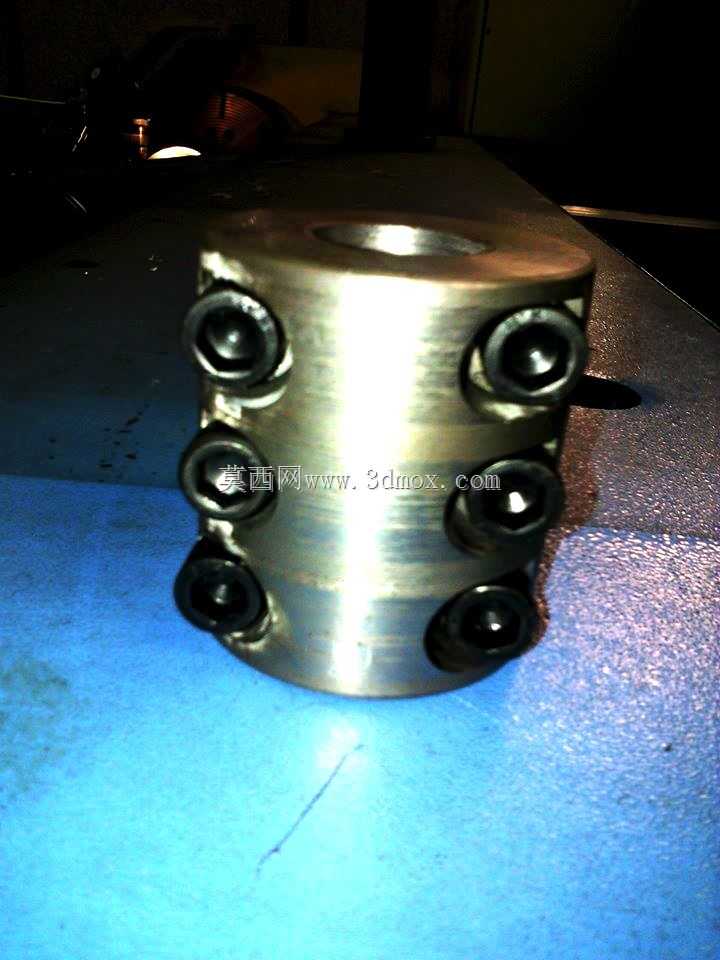

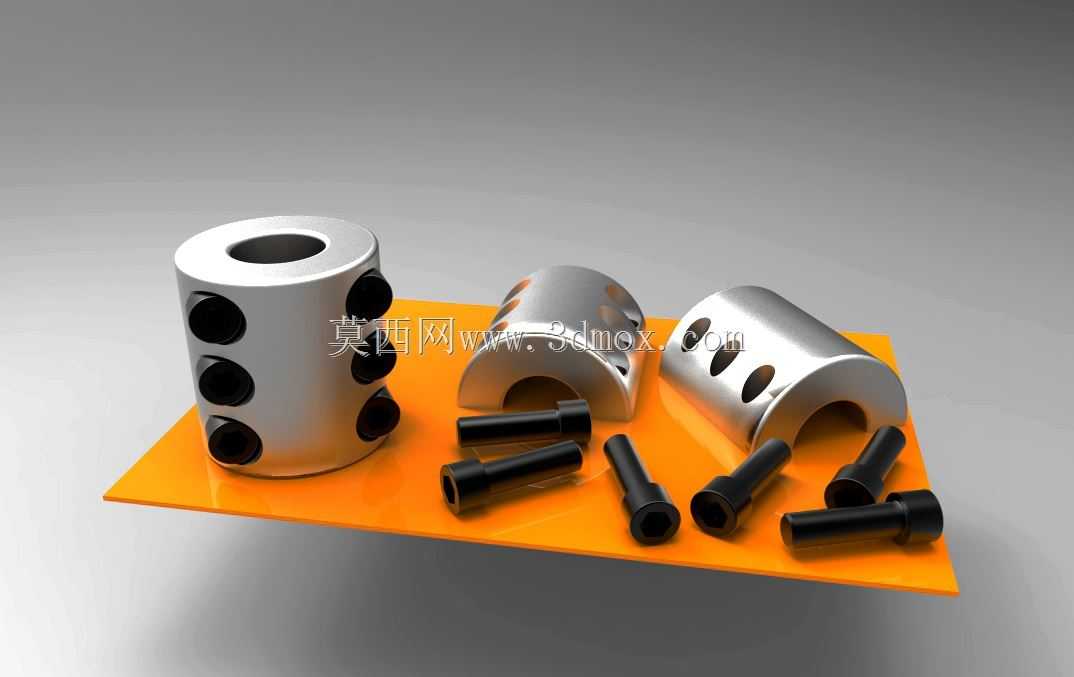

　　本次设计的夹紧式刚性联轴器，主体采用一体式圆柱套筒结构，区别于传统的凸缘式联轴器需要沿轴向拆分两半结构，该款联轴器通过套筒侧壁的径向螺纹孔配合紧定螺钉，实现对两根对接轴的抱紧夹紧，安装时不需要轴向移动两端的动力轴与负载轴，只需要将两根轴从套筒两端插入内孔，调整好轴的插入深度与周向位置后，依次拧紧侧壁的紧定螺钉，即可完成轴与联轴器的固定，安装操作便捷，维护时仅需要拧松螺钉即可完成拆卸，不会对轴表面造成过度损伤。

　　从结构设计逻辑来看，套筒主体的内孔根据适配的轴径做公差匹配，通常选用H7级公差配合，保证轴插入后不会出现过大的径向间隙，避免传动过程中出现偏心晃动；侧壁的螺纹孔沿套筒轴向呈两排对称分布，每排对应一侧的插入轴，设置3个径向螺纹孔，沿圆周方向呈120度均匀排布，保证紧定螺钉拧紧后，对轴的抱紧力沿圆周均匀分布，避免单点顶紧造成的轴偏心，同时多螺钉的设计可以分散夹紧应力，即使单个螺钉出现松动，其余螺钉仍能提供足够的夹紧力，降低传动失效风险。配套的紧定螺钉采用内六角圆柱端结构，圆柱端的接触面可以增大与轴表面的接触面积，相比锥端螺钉，不会在轴表面压出较深的凹坑，拆卸后轴表面的损伤更小，同时内六角的驱动方式可以提供更大的拧紧力矩，保证夹紧力足够传递额定扭矩。

　　在安装边界与尺寸设计上，套筒的外径根据传递扭矩的大小做对应匹配，通常为适配轴径的1.8-2.2倍，保证套筒本体有足够的抗扭截面模量，在传递额定扭矩时不会出现扭转变形甚至断裂；套筒的总长度根据两侧轴的插入深度确定，单侧轴的插入深度不小于适配轴径的1.2倍，保证足够的接触长度，避免夹紧力不足导致轴与联轴器之间出现相对滑动；套筒两端的内孔孔口做C1倒角处理，方便轴的插入安装，同时去除加工毛刺，避免安装时刮伤轴表面；侧壁螺纹孔的位置距离套筒端面的距离不小于螺纹公称直径的1.5倍，保证螺纹孔有足够的啮合长度，同时避免端部壁厚过薄导致拧紧时套筒端部出现开裂变形。

　　在实际选型应用时，需要先核算传动系统的额定扭矩，将计算扭矩乘以1.5-2倍的安全系数，再匹配对应规格的联轴器，避免过载导致联轴器打滑或者螺钉断裂；安装时需要先调整两端轴的同轴度，保证两轴的径向偏移量不超过0.05mm，角向偏移不超过0.1度，因为刚性联轴器无法补偿偏移，若同轴度过差，会在传动过程中产生额外的弯曲应力，加速轴、轴承的磨损，甚至引发轴的疲劳断裂。拧紧紧定螺钉时需要按照对角交替的顺序分步拧紧，每次拧紧的力矩逐步增加，避免单侧螺钉先拧紧导致轴被顶偏，保证所有螺钉的拧紧力矩一致，夹紧力均匀分布。

　　这类夹紧式刚性联轴器相比键连接的刚性联轴器，不需要在轴上加工键槽，降低了轴的加工成本，同时避免了键槽对轴强度的削弱，尤其适合应用在小直径轴的传动场景中，比如小型伺服电机、步进电机的输出轴与负载轴的连接，在精密传动场合可以保证无间隙传动，提升传动精度。套筒主体的材质通常选用45号钢经调质处理，兼顾强度与韧性，表面做发黑处理提升防锈能力，对于有耐腐蚀要求的场景也可以选用304不锈钢材质，紧定螺钉选用12.9级高强度合金钢，保证足够的强度与锁紧力。在日常维护中，只需要定期检查紧定螺钉的拧紧力矩，尤其是在设备启动、停机频繁或者有正反转冲击的工况下，避免螺钉松动导致传动失效，不需要额外添加润滑脂，维护成本极低。
