20立方容量燃油运输罐车整车结构

　　这款20立方罐车的三维结构，完全围绕道路危化品液体运输的实际作业场景搭建，日常可覆盖成品油从油库到城区加油站、工矿企业内部储油点的中短途配送需求，也可适配部分非腐蚀性轻质化工液体的转运作业，是道路液体货运领域的主力装备构型。从结构设计逻辑来看，整车采用二类重型卡车底盘加装专用储液罐体的成熟方案，底盘部分保留了重载商用车的通用承载结构，包括双排后轮的承重桥组、驾驶室下方的动力总成布置、底盘两侧的防护栏与登车梯结构，建模时完整还原了底盘的安装孔位与边界尺寸，罐体与底盘的连接支座完全匹配底盘大梁的安装点位，不存在装配干涉问题，可直接用于改装环节的结构校验。罐体部分的设计严格遵循道路危运车辆的强制规范，

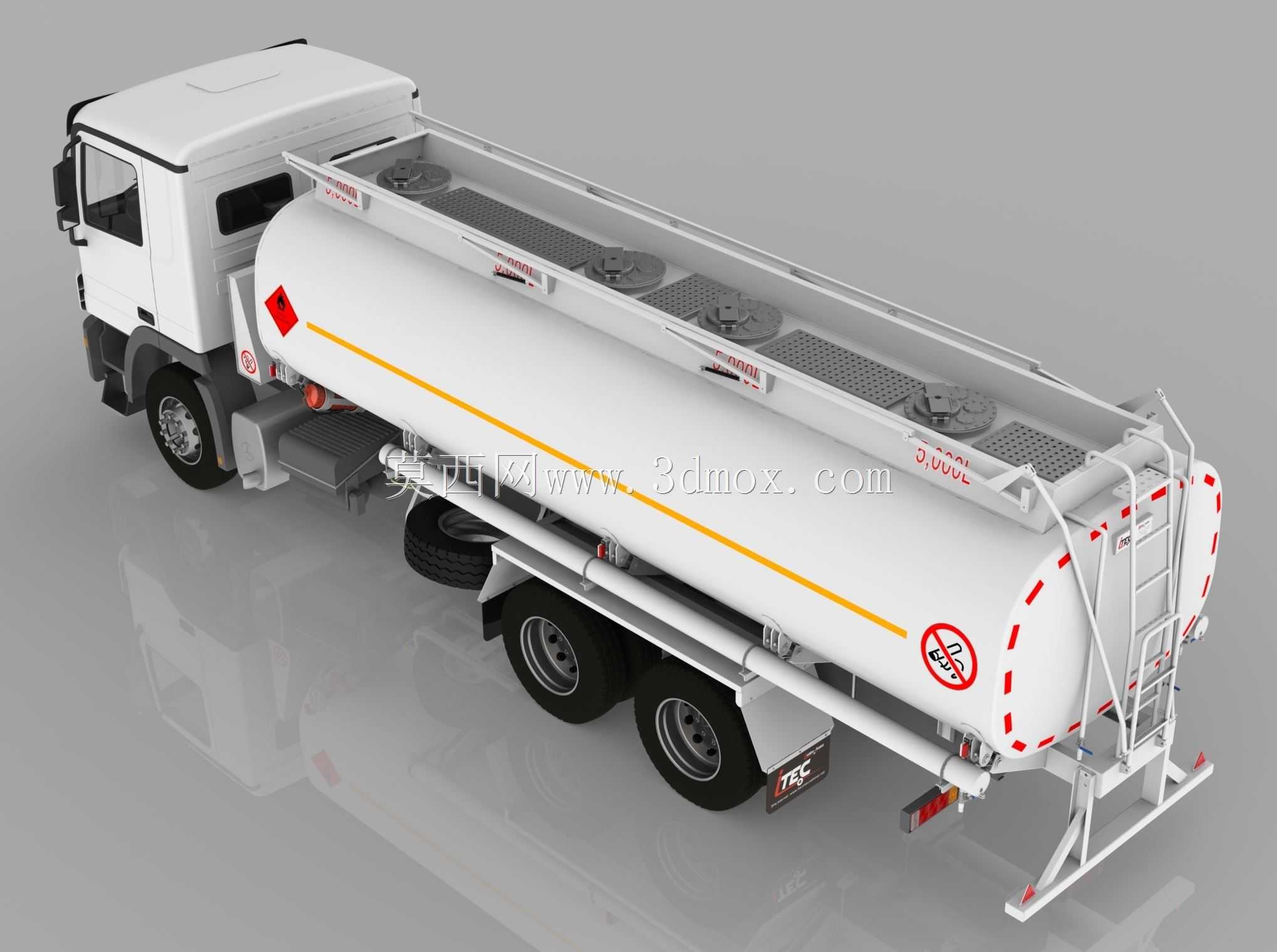

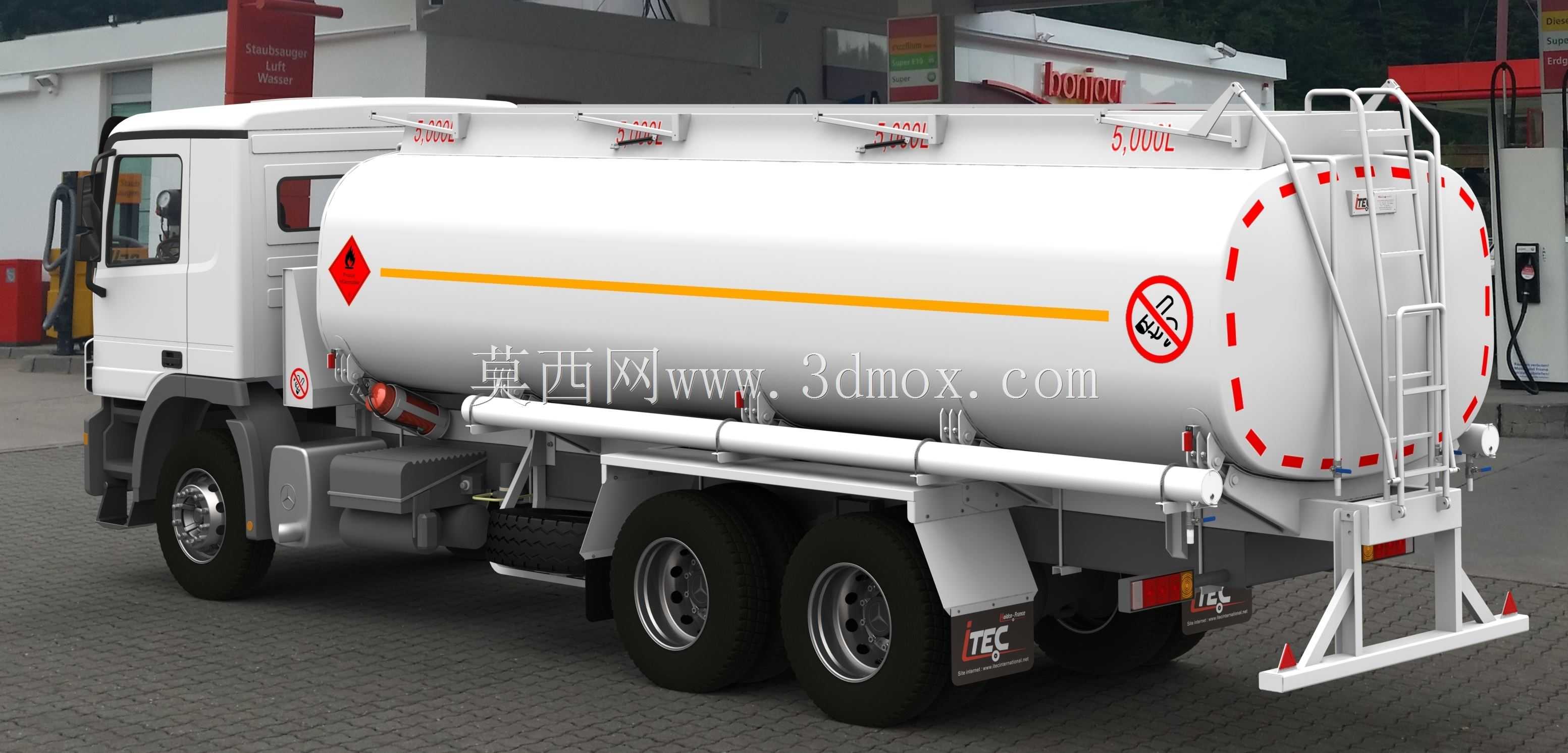

　　罐体横截面采用带圆弧过渡的类椭圆形截面，相比纯圆形截面能在同等容积下降低整车重心高度，提升道路行驶的侧倾稳定性，20立方的额定容积刚好匹配三轴重卡的公路承载限值，避免出现超载超限的合规风险。罐体侧面设置的通长橙色标识带、菱形易燃液体警示标、禁止烟火标识，都是危运车辆强制要求的外观标识，建模时对应位置的结构预留完全符合实车装配要求，罐体顶部的人孔、呼吸阀、装卸油口的布置位置，也完全匹配实际装卸作业的操作空间需求，操作人员站在罐体顶部作业时，各操作点的间距符合人体工程学要求，不会出现操作空间局促的问题。罐体尾部的卸料管路、接地装置、灭火器安装位都做了精细化还原，底盘侧方的备胎架、脚踏板、挡泥板等附属结构也完全按照实车装配关系搭建，

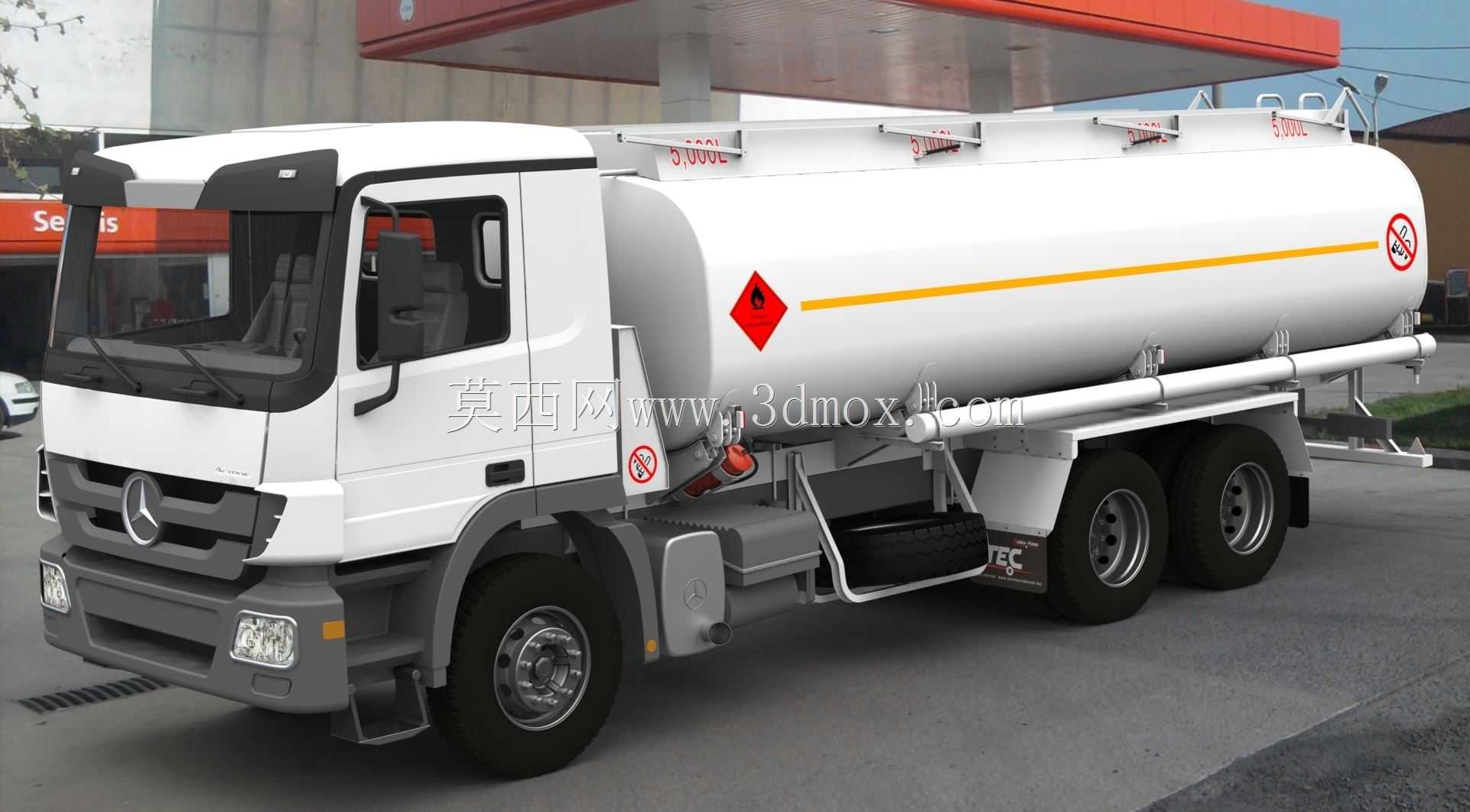

　　所有部件的安装边界都经过校验，比如罐体下方的卸料管路与底盘传动轴、储气筒等部件的最小间隙都满足行驶过程中的振动偏移要求，不会出现行驶中部件磕碰的问题。驾驶室部分还原了奔驰Actros系列重卡的平头驾驶室结构，视野角度、车门开启空间、驾驶室翻转的预留间隙都符合实车参数，前保险杠的雾灯、大灯、奔驰标识等细节也完整呈现，能直观还原整车的外观效果。从建模的工程实用性来看，这款模型的结构拆分完全贴合实际生产的装配逻辑，底盘、罐体、附属管路、标识件都为独立可编辑的子装配体，设计人员可以直接在这个模型基础上调整罐体壁厚、管路走向、支座位置，适配不同品牌的二类底盘改装需求，也可以用于新员工的罐车结构教学，

　　帮助新人快速理解危化品罐车的整体布局与各部件的功能作用。在实际选型参考中，这款20立方的罐车构型非常适合城区及近郊的成品油配送场景，三轴的承载能力既能满足20立方轻质燃油的载重需求，整车长度与转弯半径也能适应城区道路的通行条件，不会出现过长车型无法进入城区加油站的问题，罐体的防浪板结构在模型内部也做了对应布置，能减少车辆行驶过程中罐内液体的晃动冲击，提升行驶稳定性，罐体底部的紧急切断阀安装位也做了预留，符合危运车辆的安全配置要求。
