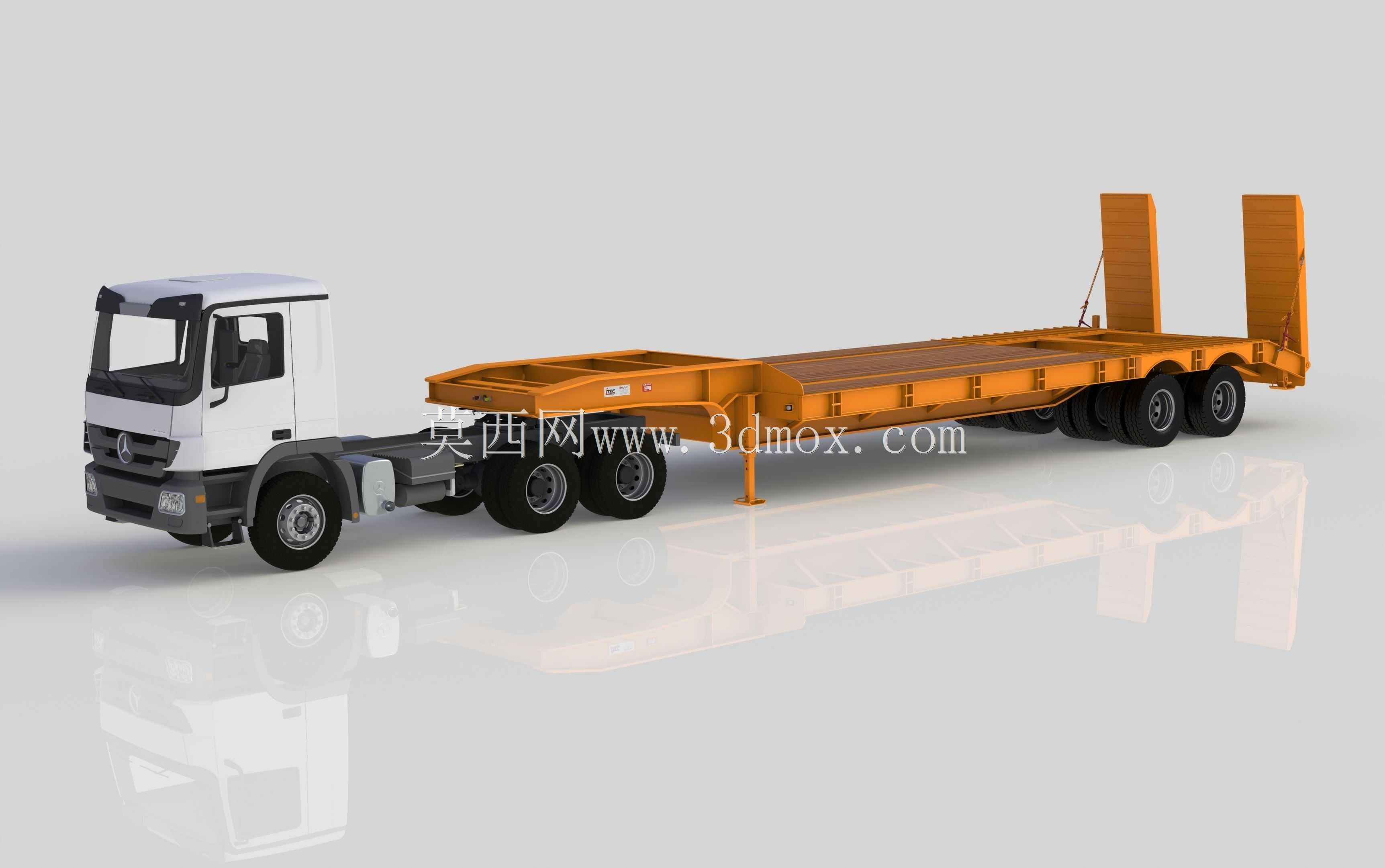

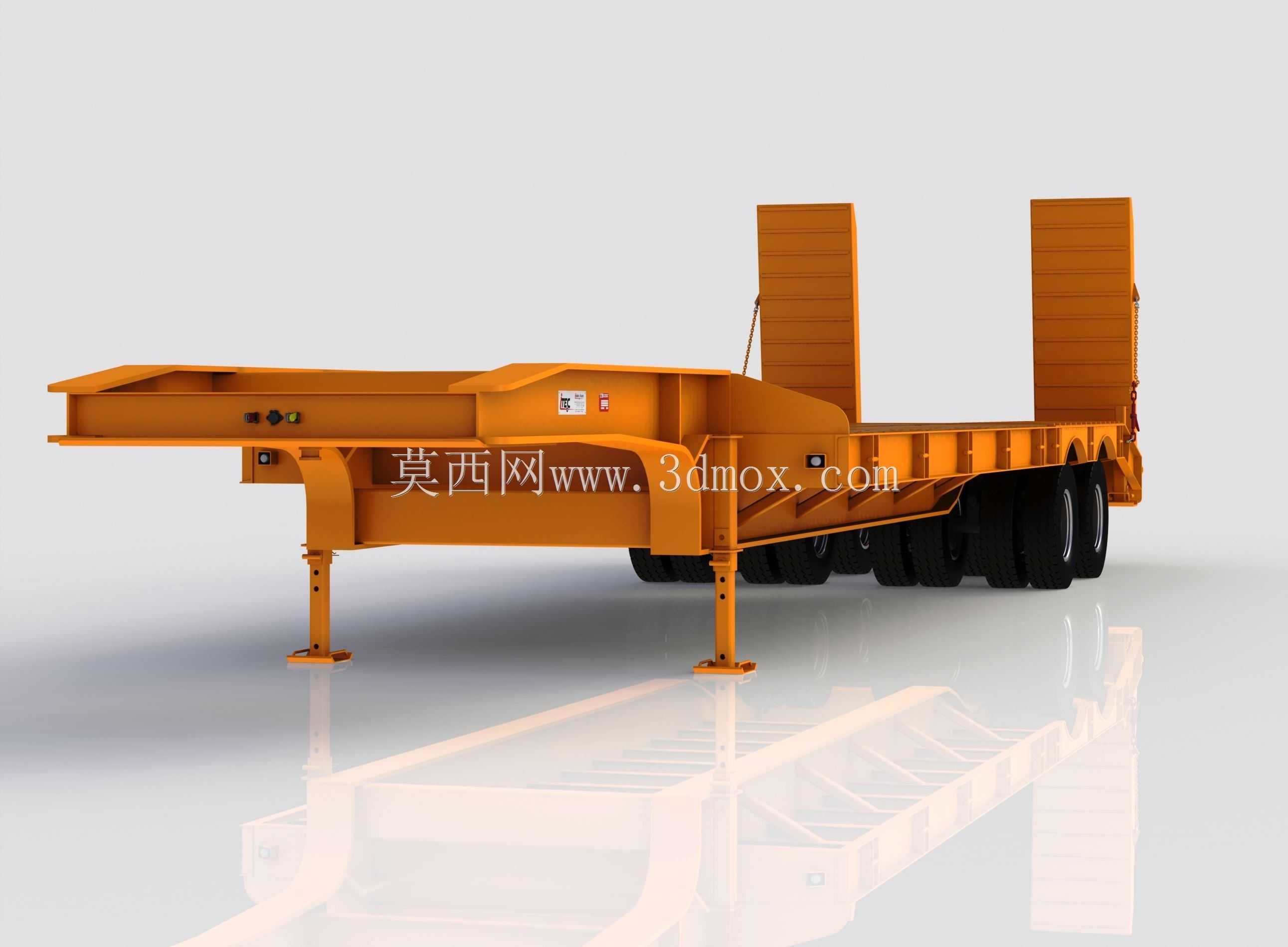

带Argo转向架的95吨低平板半挂运输设备

　　在大件工程物流运输场景中，这类带转向架的低底盘半挂设备，主要承担重型工程机械、大型钢结构件、重型机床整机等超限重载货物的中长途转场运输任务，常见于基建工地、设备制造厂、港口堆场之间的物流链路，适配普通公路、施工便道等多种路况，解决普通货运车辆无法承载大吨位、低高度、宽尺寸货物的运输痛点。从实际使用逻辑来看，该设备的低承载面设计是核心功能优势，相比普通栏板半挂，其货台高度大幅降低，一方面能满足超高设备的运输限高要求，比如整体高度超过3.5米的大型工程机械，装车后总高度可控制在公路限高范围内，避免超高超限的通行限制；另一方面低货台也能降低重载运输时的整车重心，提升高速行驶、弯道通行时的行驶稳定性，减少侧倾风险。

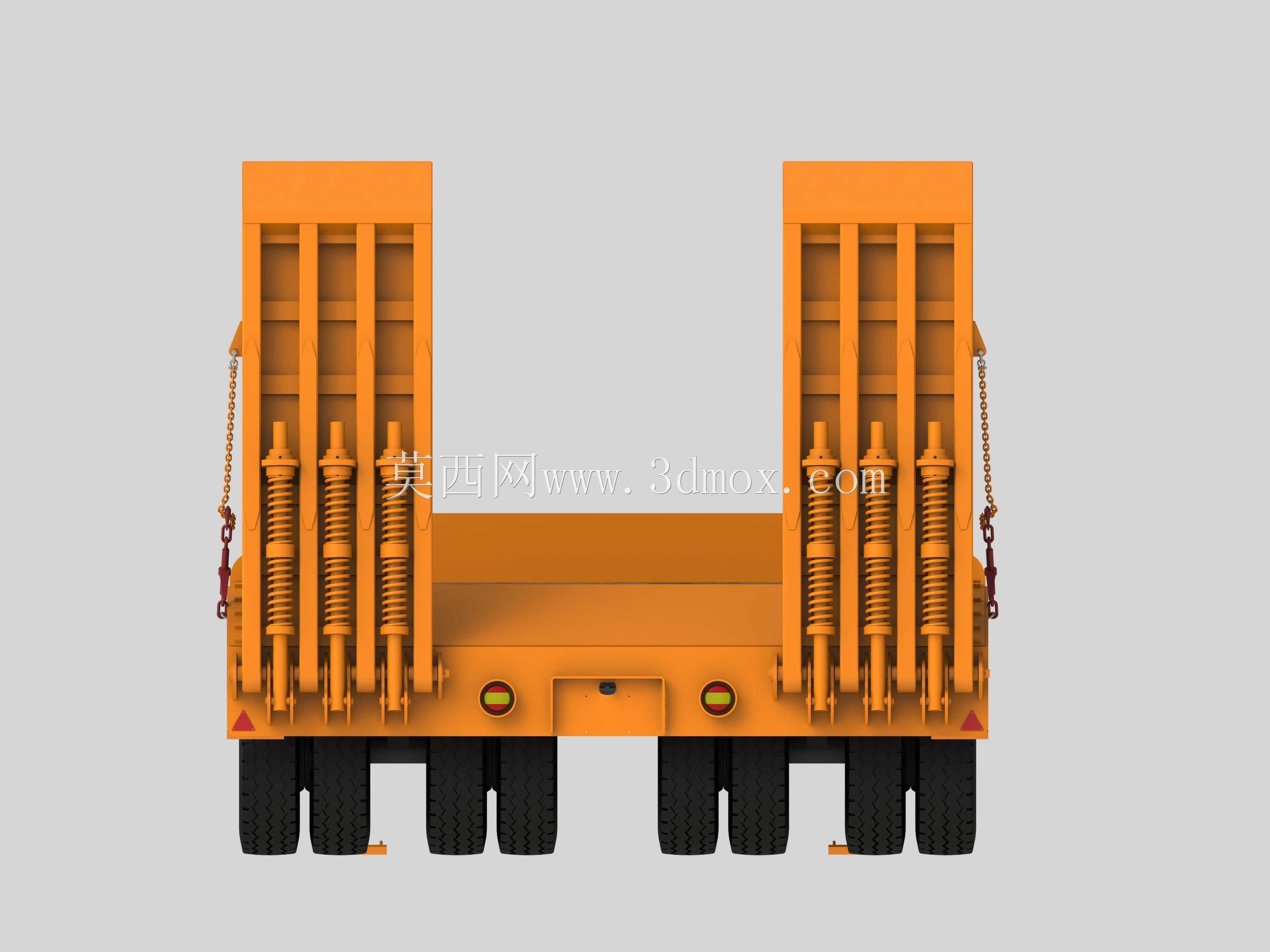

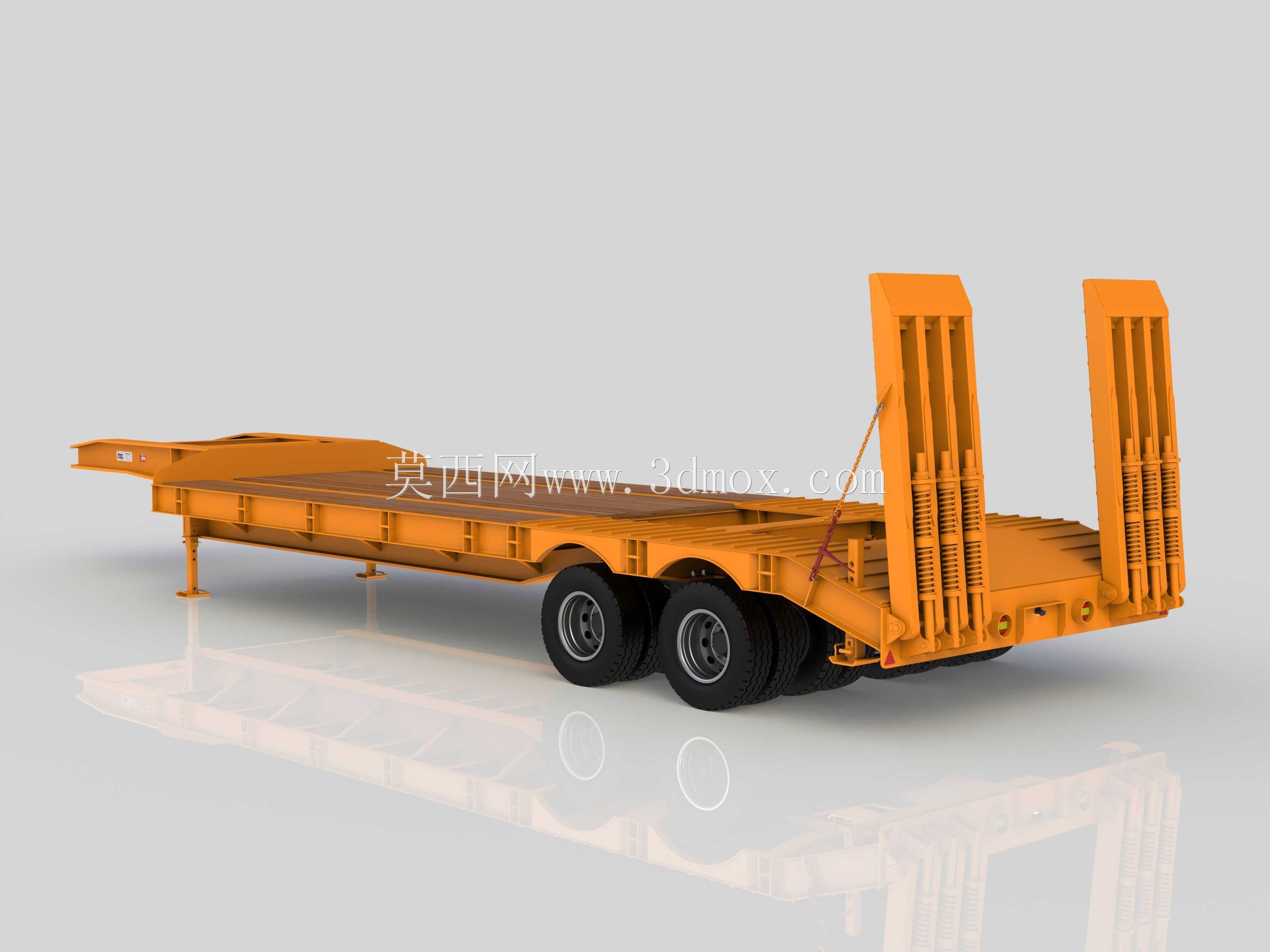

　　尾部设置的分体式液压爬梯结构，是针对无吊装条件的装卸场景设计，爬梯表面做了防滑格栅处理，承载能力匹配95吨级的重载需求，工程机械可通过爬梯自行开上货台，无需额外调用大型吊装设备，大幅降低野外施工场景下的装卸成本与作业准备时间，爬梯收起后通过锁止机构与车架尾部刚性连接，行驶过程中不会出现晃动松脱的问题。本次设计中搭载的Argo转向架，主要解决长轴距半挂在狭窄场地、山区弯道的转向通过性问题，常规多轴低平板半挂转弯半径大，在施工场地内部、乡镇窄路通行时容易出现轮胎刮蹭路面、转弯无法通过的情况，带随动转向功能的转向架可根据主车的转向角度自动调整后轴轮胎的转向角度，减小整车转弯半径，同时减少轮胎在转向过程中的侧向滑动磨损，延长轮胎使用寿命，

　　也降低了重载转向时对路面的压强破坏。车架主体采用高强度合金钢焊接箱型结构，主纵梁为变截面设计，在承载集中的轮轴区域、牵引销区域做了局部加强，腹板厚度、翼缘板宽度根据载荷分布做差异化设计，既保证整体承载能力满足95吨的额定载荷要求，又尽可能控制车架自重，提升有效载荷占比。悬架系统采用多轴重载钢板弹簧搭配平衡臂结构，可将各轴轴荷均匀分配，避免单轴超载导致的轮胎爆胎、钢板弹簧断裂问题，同时平衡臂结构可在不平路面行驶时保证各轮胎都能贴合地面，减少单轮悬空带来的车架瞬时冲击载荷。从安装边界尺寸来看，该半挂的货台有效宽度适配常规3米宽度的工程设备运输，货台长度可满足大型挖掘机、履带吊主机的装载需求，牵引销高度匹配主流重型牵引车的鞍座高度标准，

　　无需对牵引车做额外改装即可直接挂接使用；轮距设置符合公路运输的宽度限界要求，两侧不超出货台外廓，避免通行时刮蹭两侧障碍物。在建模过程中，需要重点关注爬梯与车架铰接点的强度校核，转向架各铰接销轴的配合间隙，以及车架在满载弯曲、满载扭转工况下的应力分布，避免应力集中区域出现早期疲劳开裂；同时要预留制动气室、液压管路、电气线路的安装空间，保证各系统部件在装配时不出现干涉，后续维护时也有足够的操作空间。货台表面预留了绑扎点安装位，可根据不同货物的绑扎需求固定绑扎环，运输时通过钢丝绳、拉紧器将货物与车架刚性固定，避免运输过程中货物移位带来的安全风险。
