14米多用途货运平板半挂车结构设计

　　这款14米级平板半挂车的设计，核心瞄准干线物流与大宗散杂货物的跨场景运输需求，在结构规划阶段就充分考虑了不同品类货物的装载适配性，没有采用单一货种的专用化结构，而是通过可调整的限位结构、统一的承载平面设计，兼顾集装箱、定尺木材、成捆钢管等多种常见大宗货运品类的运输要求，避免了专用挂车返程空驶率高、适配场景单一的痛点。从承载结构的设计逻辑来看，整车采用低平板承载面布局，三轴后桥的排布充分考虑了公路货运的轴荷限值要求，每侧双胎的配置能够在重载工况下分散轮胎接地压强，适配国内绝大多数等级公路的承载要求，同时悬架与车架的连接位置做了加强处理，应对钢管、钢卷这类集中载荷货物时，不会出现车架局部应力集中导致的变形问题。车架主纵梁采用变截面设计，

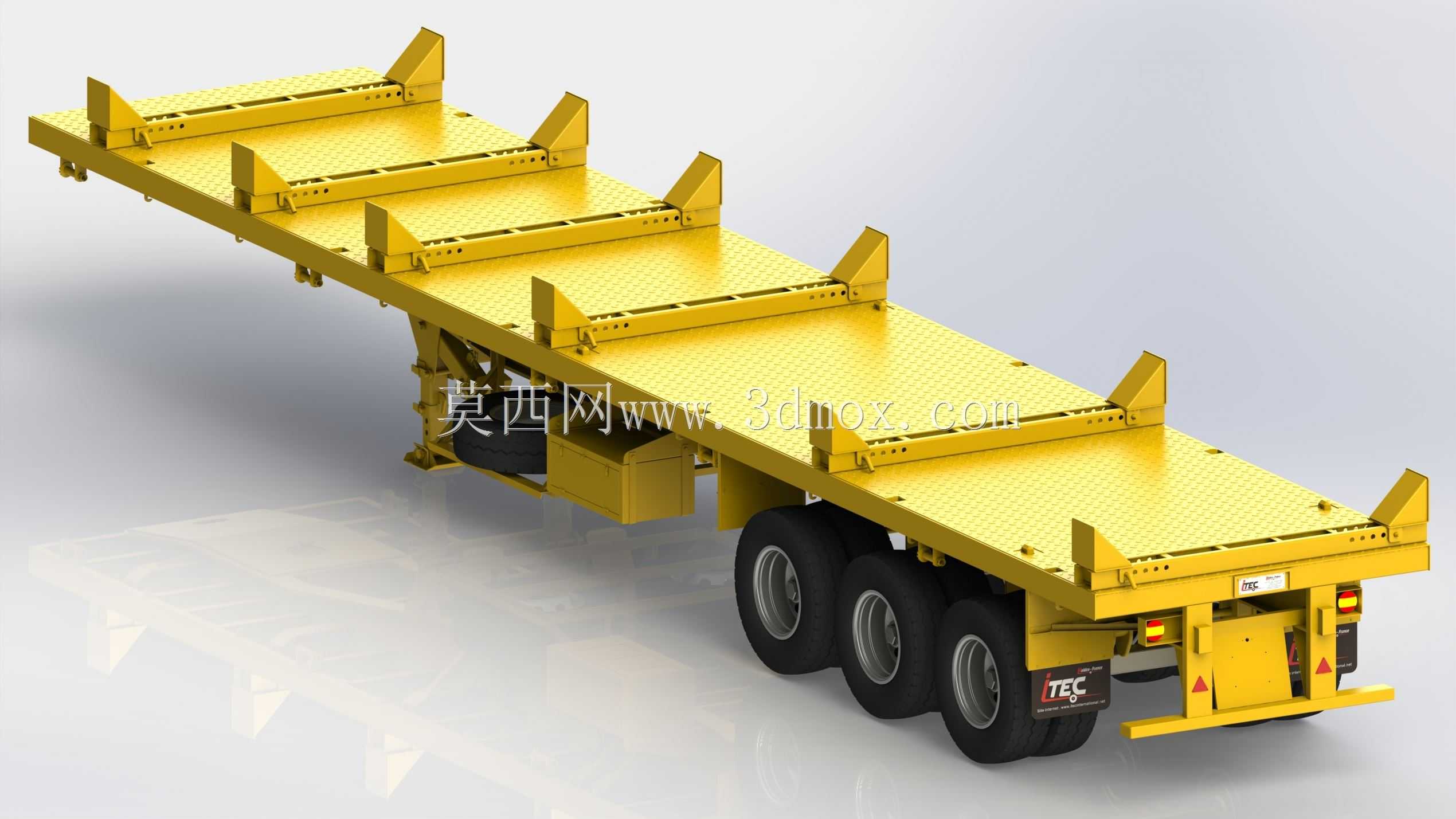

　　在牵引销位置与后桥支撑位置做了截面加高处理，中部承载段在保证强度的前提下适当降低纵梁高度，既控制了整车整备质量，也让承载面高度保持在合理区间，方便叉车从侧面进行装卸作业，同时也能满足40英尺标准集装箱的角件安装定位要求，不需要额外加装过渡支架就能直接锁固集装箱。车架上设置的多组可翻转限位挡座，是这款多用途挂车的核心功能结构，运输木材、钢管这类容易滚动滑移的长条形货物时，可将挡座翻起起到侧向限位作用，避免车辆转弯、制动时货物发生侧滑移位；运输集装箱或者大型平板类设备时，可将挡座放倒至与承载面齐平，不会额外占用装载空间，也不会对平整货物的放置造成干涉。挡座的翻转机构采用简单可靠的销轴锁止结构，没有复杂的液压或者电控部件，

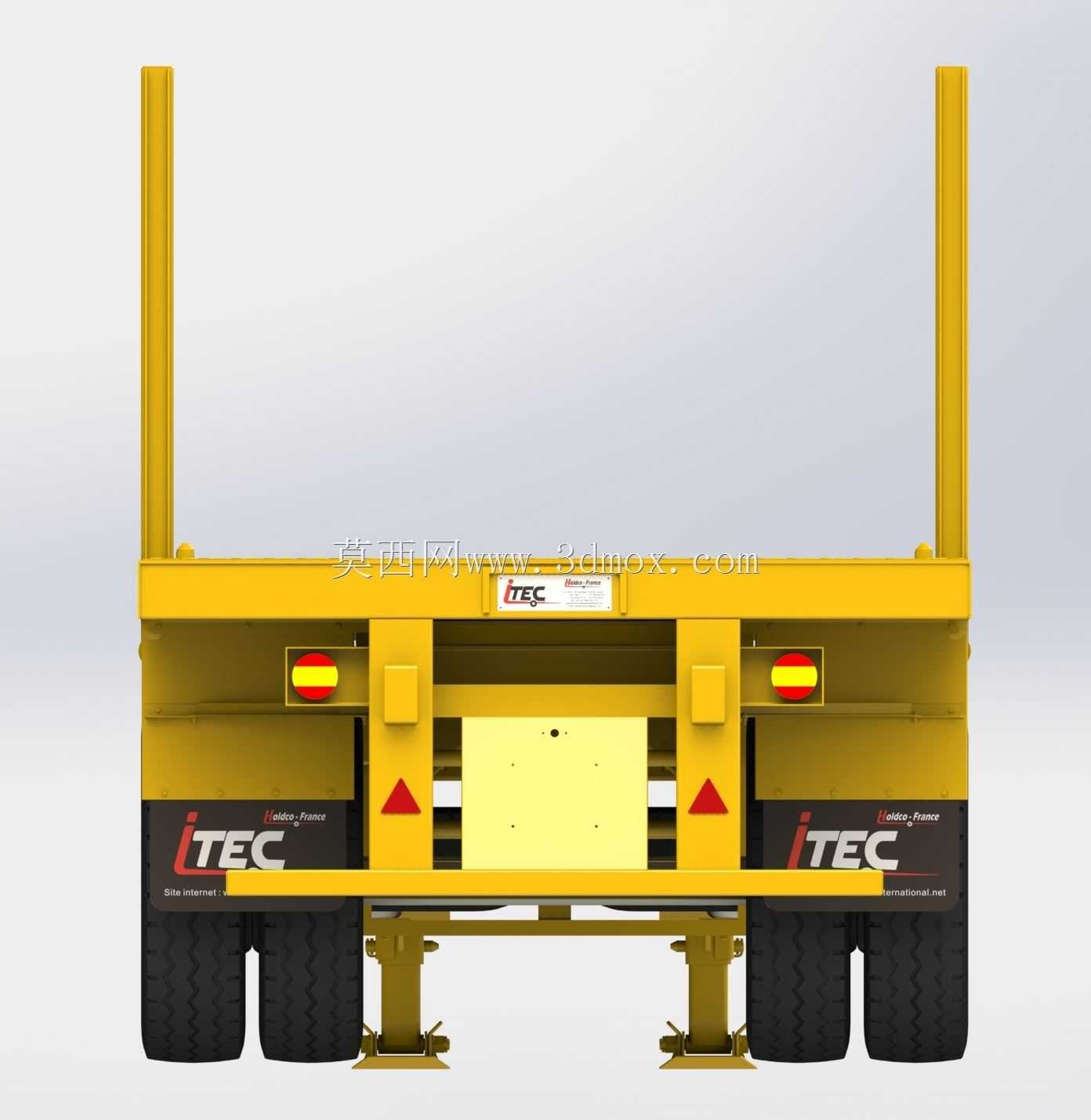

　　现场作业人员不需要专用工具就能快速完成状态切换，适配物流场站快装快卸的作业节奏。从安装边界与尺寸适配来看，14米的总长度刚好覆盖国内干线货运常见的13.5米到14.5米半挂车的主流尺寸区间，牵引销位置符合通用半挂牵引车的匹配标准，不需要对牵引车做任何改装就能直接挂接使用；整车宽度严格遵循公路货运车辆外廓尺寸限值要求，不会出现超宽无法上高速的问题；尾部的牌照安装位、尾灯支架、防护栏结构都按照现行的机动车运行安全技术条件做了预留设计，后续做公告申报时不需要对结构做大幅调整。承载面采用花纹钢板铺设，表面的防滑纹理能够增大货物与承载面的摩擦力，即使雨天运输表面湿滑的钢管、木材，也能降低货物滑移的风险；

　　同时花纹钢板采用分段焊接的方式固定在车架横梁上，每段钢板之间预留了微小的伸缩缝隙，避免长期重载或者温差变化导致钢板起拱变形。车架侧面预留了紧绳器安装位，用户可以根据自身运输需求加装足够数量的紧绳器，配合捆绑带对货物进行固定，不需要额外在车架上钻孔焊接，避免破坏车架的防腐层与结构强度。后桥位置的制动气路、电气线路都采用沿车架内侧排布的设计，外侧加装了防护挡板，避免行驶过程中飞溅的碎石打坏管路线路，同时也能降低装卸作业时叉车剐蹭损坏管路的概率。在设计过程中，还充分考虑了车辆的维保便利性，钢板弹簧的安装位置预留了足够的拆装空间，更换轮胎、检修制动系统时不需要拆卸额外的附属结构；挡座的销轴采用标准化的通用尺寸，出现磨损后可以直接采购通用配件更换，不需要定制特殊零件，降低车辆全生命周期的维保成本。不同于普通平板半挂车的纯平面设计，这款车的车架前端做了斜坡过渡处理，与牵引车连接后不会出现过大的间隙，同时也能避免车辆爬坡时车架前端与牵引车尾部发生干涉；尾部的登车梯采用折叠式设计，需要人员上下承载面整理货物时可以放下，行驶时折起不会超出车辆外廓尺寸。
