45立方三轴半挂燃油运输罐车结构

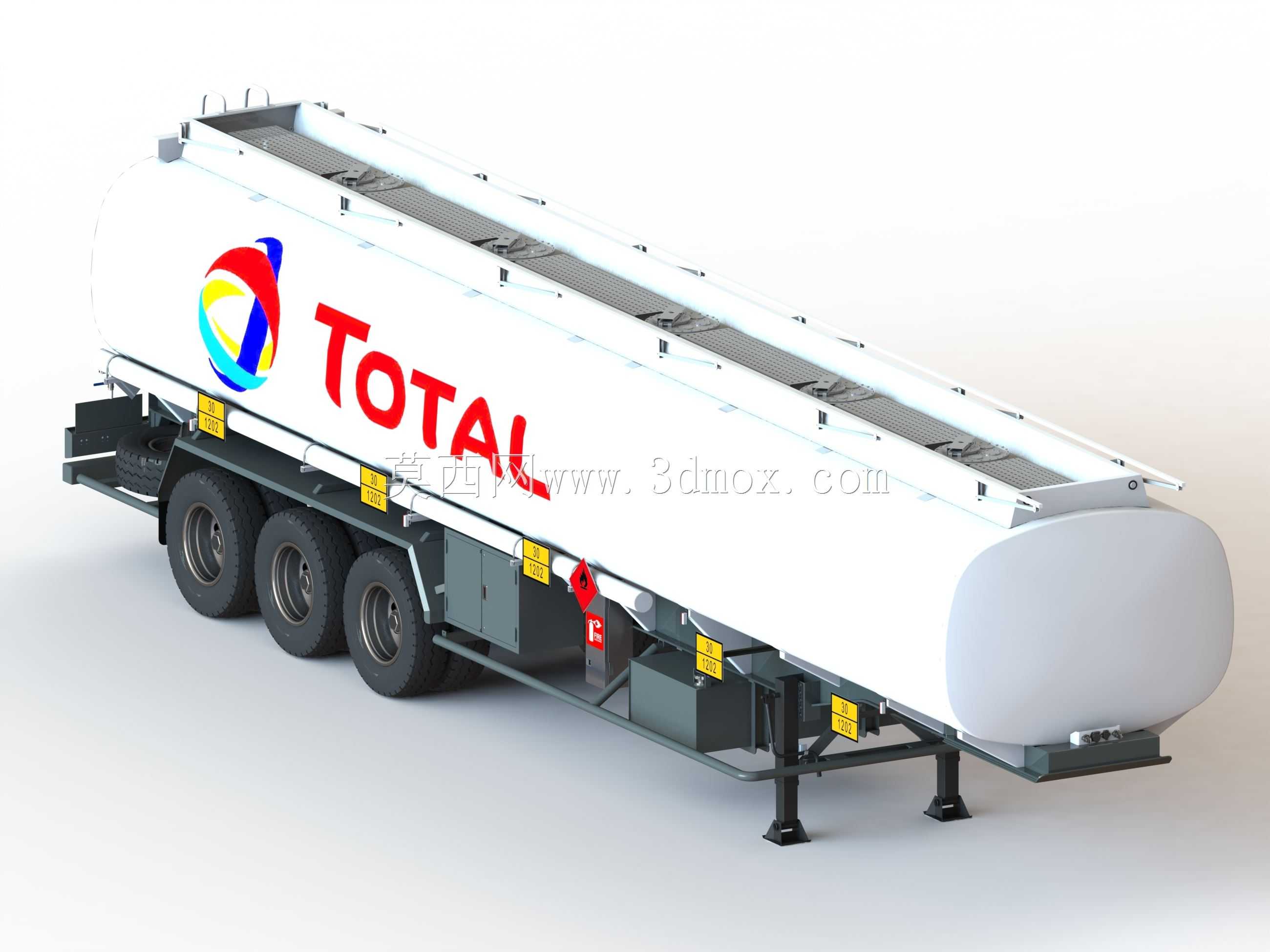

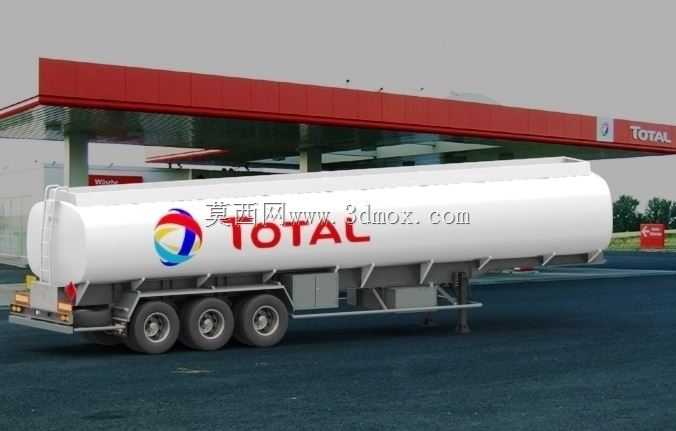

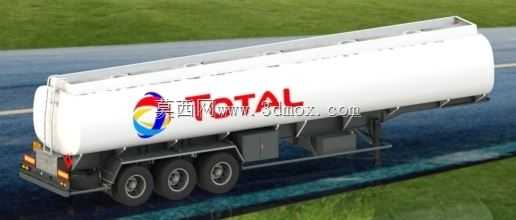

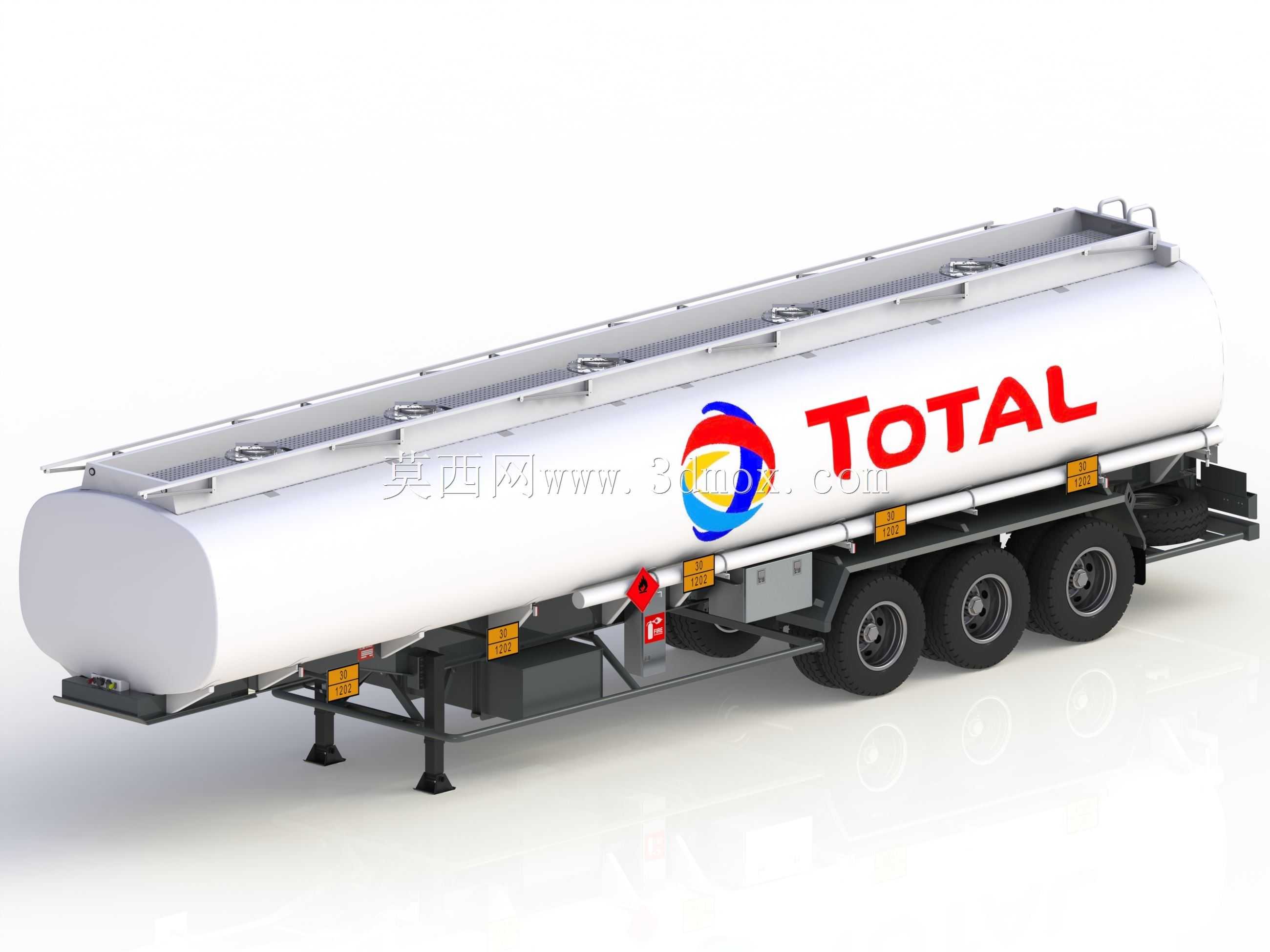

　　这款半挂油罐的设计首先锚定干线公路液态燃油中长途转运的核心场景，适配国内多数干线高速、国道的限高限宽要求，同时满足成品油从油库到终端加油站、大型工矿企业内部储油点的转运需求，也可兼容部分非腐蚀性轻质化工液体的公路运输作业。罐体采用直筒卧式椭圆截面设计，相比正圆形截面能在同等容积下降低整车重心高度，大幅提升高速行驶、弯道会车时的侧倾稳定性，椭圆截面的长轴沿水平方向布置，短轴垂直向上，既保证了罐体有效容积达到45立方米，也将整车空载状态下的罐体顶部高度控制在公路限高要求范围内，避免常规圆罐超高带来的通行限制。罐体底部设置的三组支腿结构，在挂车与牵引车脱离时可独立支撑整车载重，支腿采用机械联动升降结构，

　　操作端布置在罐体前端靠近牵引销的侧面，单人即可完成支腿的收放操作，支腿底部的支撑盘做了加大面积处理，在松软地面停靠时可分散接地压力，避免支腿下沉造成罐体倾斜。行走系统采用三轴空气悬架搭配鼓式制动结构，每根车轴的额定载荷满足公路货运挂车的轴荷限值要求，轮胎选用重载型货运挂车专用轮胎，轮辋参数与主流干线物流挂车通用，降低后期运维的配件采购成本。罐体侧面沿长度方向布置了多组防浪板外部加强筋，对应罐体内部的横向防浪板安装位置，内部防浪板采用带过流孔的弧形结构，可在车辆加减速、变道时大幅削弱罐内液体的涌动冲击力，避免液体晃荡带来的整车重心偏移，降低行驶失控风险。罐体顶部设置了全长度的防滑操作走道与双侧安全护栏，走道采用花纹防滑钢板冲压成型，

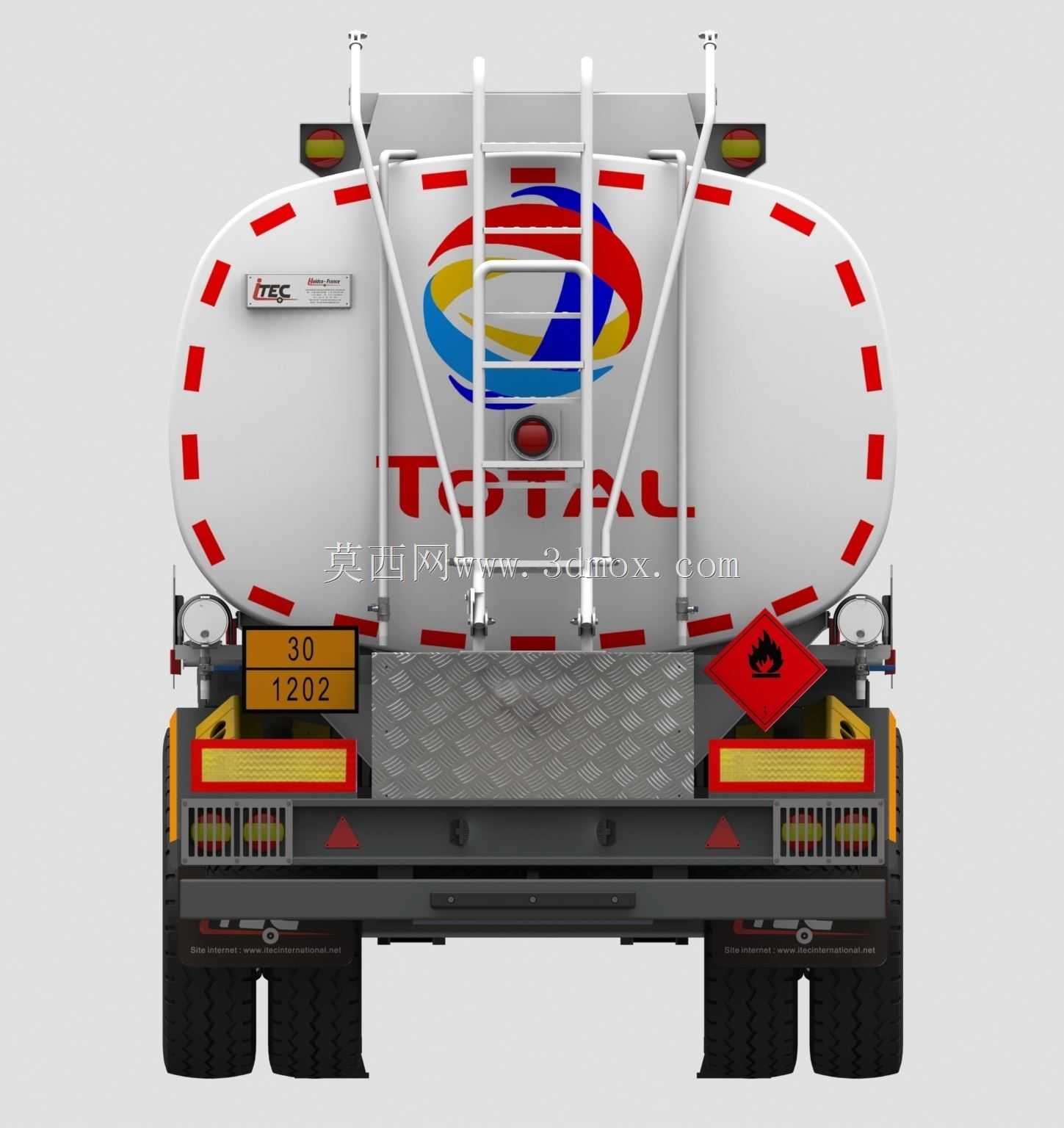

　　护栏高度符合道路运输车辆的安全作业规范，可供操作人员在顶部进行罐口开启、液位检测、取样等作业，顶部的人孔、呼吸阀、油气回收接口均按照危化品运输车辆的规范布置，人孔盖采用带紧急泄压功能的结构，在罐内压力异常升高时可自动开启泄压，避免罐体超压破裂。罐体侧面的操作箱集中布置了卸料阀门、紧急切断装置、静电接地端子，紧急切断阀可在车辆发生碰撞、管路破裂时自动截断物料通路，防止液体泄漏引发安全事故，静电接地端子可在装卸料前将罐体与接地桩可靠连接，导出静电电荷避免燃爆风险。罐体尾部设置了防撞保险杠与反光标识，保险杠的离地高度、结构强度满足挂车后防护的强制标准要求，可在发生追尾事故时吸收撞击能量，避免直接撞击罐体造成泄漏。

　　整车的牵引销采用标准50号牵引销，适配国内绝大多数重型牵引车的牵引座安装尺寸，电气管路、制动管路的接口均采用行业通用标准规格，可与不同品牌的牵引车快速对接，无需额外改装。在建模过程中，所有结构的安装边界都做了干涉校验，比如支腿收起后的离地间隙满足车辆通过性要求，悬架跳动时不会与罐体底部的管路、附件发生碰撞，侧面的防护栏与轮胎、制动气室预留了足够的维护操作空间，后期做结构仿真时可直接基于该模型提取罐体壁厚、加强筋布置、车架连接点的参数，进行有限元强度校核，也可作为同类型罐车改型设计的基础模板，调整罐体长度、截面尺寸即可快速衍生出不同容积、不同运输介质的同系列车型。
