电动汽车温斯顿方形锂离子动力电池结构

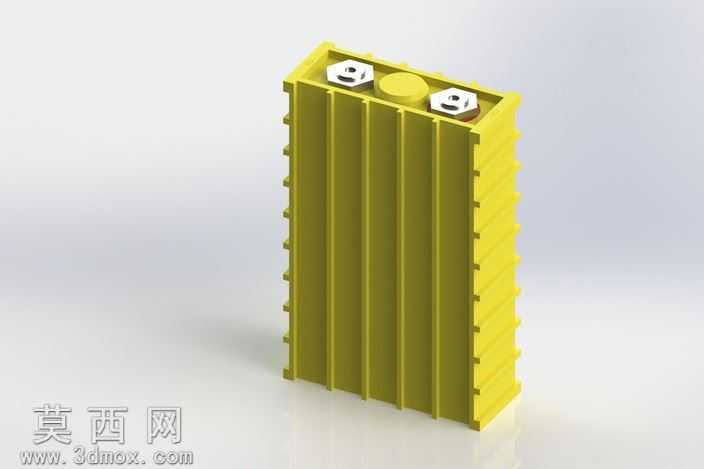

本模型围绕电动汽车用温斯顿40Ah方形锂离子电芯开展三维建模设计，建模阶段严格遵循车用动力电芯的实际尺寸比例与结构特征，首先搭建电芯的主体外壳基础轮廓，精准还原外壳表面等距分布的竖向加强筋结构，该结构既能够强化外壳的结构强度，抵御电芯充放电过程中产生的轻微膨胀形变，也可增大电芯表面散热面积，提升工作过程中的热交换效率。外壳顶部的结构设计做了精细化还原，准确复刻了两个对称分布的极柱安装位，极柱的接线端口造型、定位凹槽都按照实物特征做了等比例建模，同时还原了顶部中央的防爆阀预留结构，还原车用动力电芯的安全防护结构设计特征。材质渲染阶段，电芯主体外壳赋予耐化学腐蚀的改性聚丙烯塑料材质，调整材质的漫反射与粗糙度参数，还原工业塑料外壳的哑光黄质感，表面做细微的颗粒纹理处理，匹配车用动力电池外壳的实际触感与视觉效果；顶部极柱部分赋予镀镍金属材质，调整金属材质的反射参数，还原金属极柱的轻微金属光泽与耐磨表面质感，防爆阀部位采用半透明的工程塑料材质，区分不同结构部件的材质差异。结构设计上完整呈现方形铝壳（塑壳）电芯的堆叠适配特征，外壳侧边的凹凸卡位结构做了精准还原，该结构可实现多颗电芯成组时的快速定位与卡合，减少电池包组装过程中的固定件使用，提升成组效率。建模过程中对电芯的边角做了符合工业生产实际的圆角处理，避免尖锐边角带来的绝缘层破损风险，整体模型结构完整，各部件的装配关系清晰，可用于新能源汽车电池包的成组布局仿真、散热结构设计验证、电池包装配干涉检查等场景，能够直观呈现方形动力电芯的外部结构特征与安装适配特性，为动力电池系统的相关设计工作提供精准的三维结构参考。
