钣金成型工艺用可调式角度安装支架结构

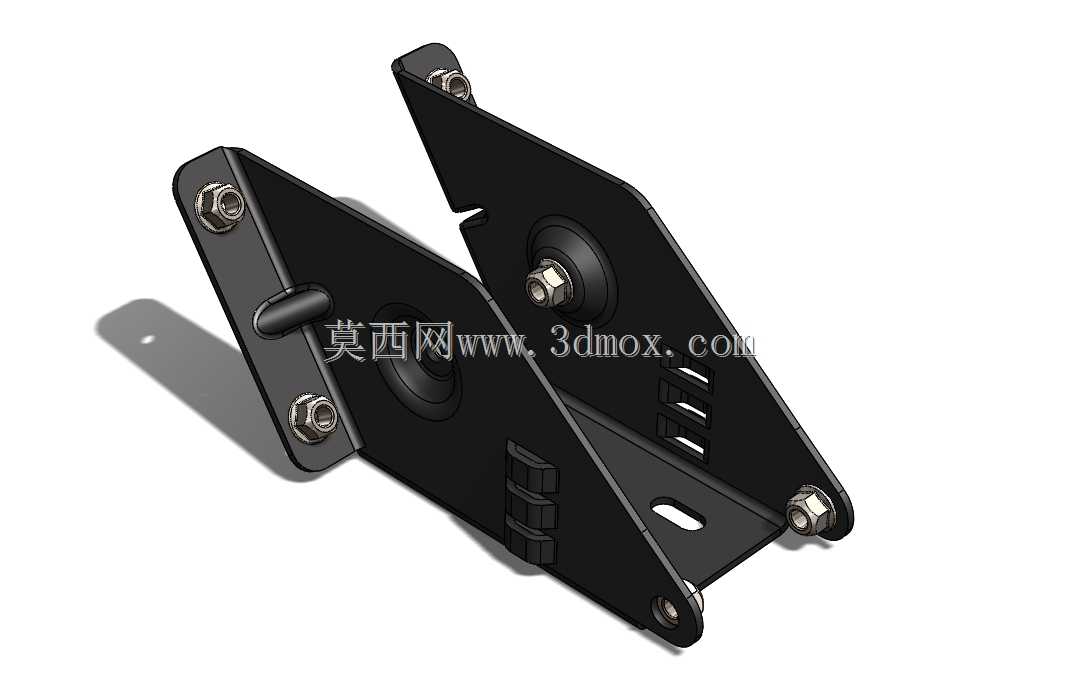

　　这套钣金成型结构件，核心应用在工业设备的可调角度安装场景中，常见于自动化生产线的传感器安装支架、小型设备的角度调节支撑、户外机柜的内部构件固定等工况，用来替代传统焊接式固定支架，解决现场安装时角度微调、后期维护拆装不便的问题。从实际使用场景来看，这类支架多安装在设备机架的型材立面或者平面上，需要承载中小型功能组件的重量，同时允许操作人员在安装调试阶段根据实际对位需求，调整两个安装面之间的夹角，调整到位后通过侧面的紧固件锁止，避免运行过程中出现角度偏移。

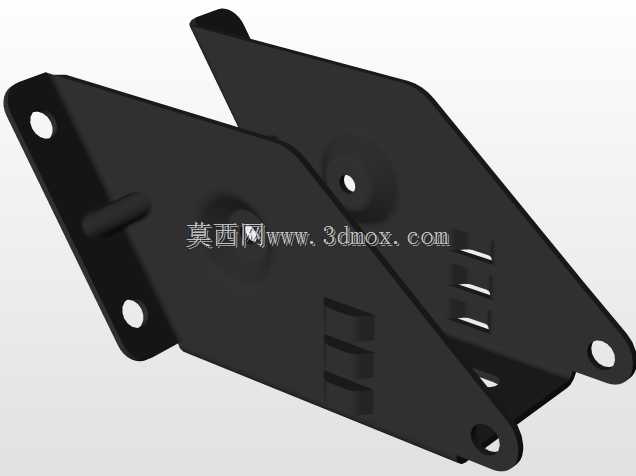

　　设计过程中优先考虑了钣金加工的工艺可行性，主体两个支撑板采用薄钢板冲压成型，边缘做了折弯翻边处理，既提升了板材的整体刚性，避免薄钢板受力出现翘曲变形，也去除了板材裁切后的锐边，防止安装调试过程中划伤操作人员。板材上预留的安装孔分为两类，一类是沿调节轨迹分布的长圆孔，用来适配角度调整时的螺栓位移余量，允许在一定角度范围内无级调整，不需要额外加工多组定位孔；另一类是边缘的圆形固定孔，用来将支架整体固定在设备基座或者待支撑的构件上，孔位尺寸匹配常用的内六角螺栓规格，安装时不需要额外扩孔或者修配。

　　两个支撑板之间的铰接位置采用了带衬套的螺栓连接，减少板材反复调整时的接触面磨损，延长构件的使用寿命，铰接点的位置经过受力校核，设置在两个支撑板的重心交汇区域，避免支架承载后出现铰接点受力过大导致的变形。锁止结构采用了侧面的压紧螺栓配合防滑垫片，当角度调整到位后，拧紧螺栓即可通过摩擦力将两个板件的相对位置完全固定，在设备常规振动工况下不会出现松脱，不需要额外增加定位销等辅助固定零件，减少了零件数量和装配工序。

　　从安装边界来看，这套支架在完全收拢状态下的外轮廓尺寸紧凑，不会占用过多的设备内部安装空间，当两个支撑板展开到最大工作角度时，边缘的固定孔位不会和周边的管线、其他构件产生干涉，适配1.5mm到3mm厚度的常规冷轧钢板加工需求，成型后做黑色喷塑表面处理，具备基础的防锈能力，适配车间、户外机柜等多数常规工业环境的使用要求。

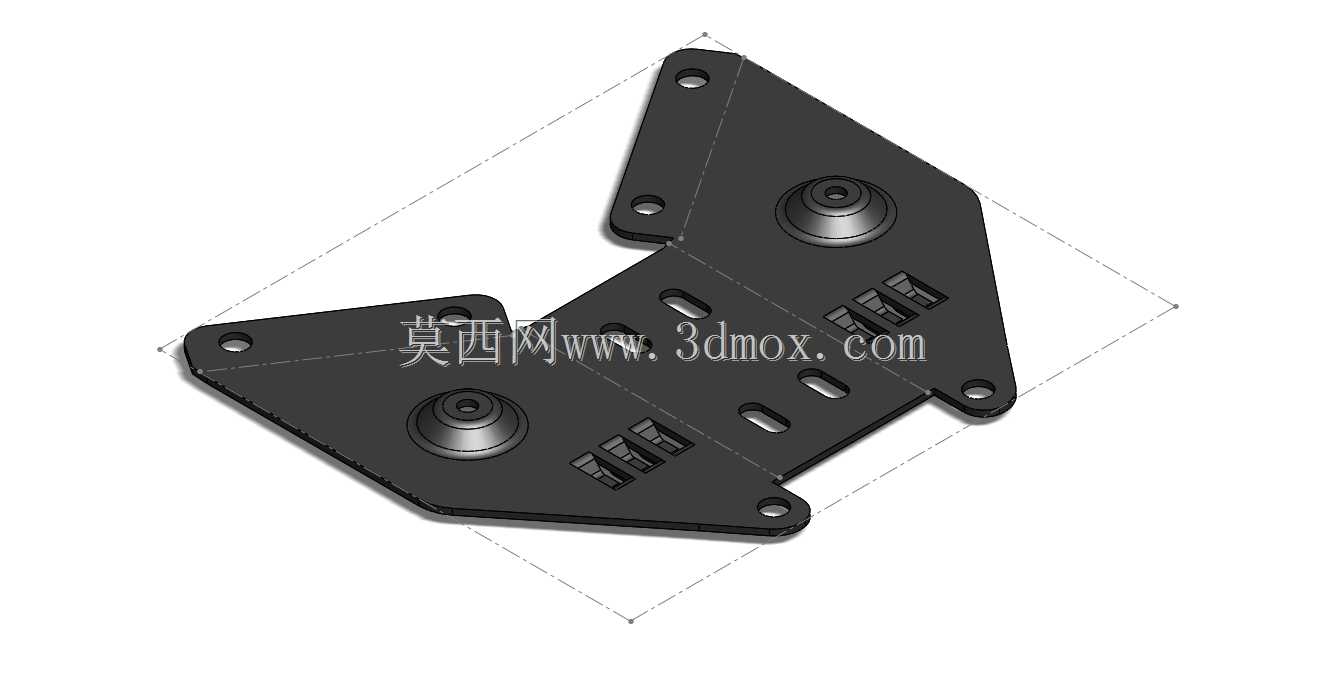

　　在成型工艺实现上，板件上的加强凹槽、定位凸台都是通过钣金成型工具一次冲压完成，不需要后续焊接或者铆接附加的加强件，既减少了加工工序，也避免了焊接带来的板材变形问题，这些成型特征的排布避开了螺栓安装位和铰接区域，不会影响后续的装配精度。板件上预留的穿线缺口，可以让被支撑构件的线缆从支架内部穿过，避免线缆外露被剐蹭破损，同时让整体布线更加规整。

　　实际选型使用时，需要根据被支撑构件的重量核算支架的承载能力，这类结构适合承载10kg以内的中小型功能组件，如果承载重量更大，可以适当增加板材厚度，或者在板件的折弯处增加额外的加强筋结构。安装过程中需要先将支架的一侧固定在基座上，调整到需要的工作角度后再锁止铰接螺栓，最后固定另一侧的被支撑构件，避免先锁止角度再安装导致的孔位对位偏差。日常维护时只需要定期检查锁止螺栓的紧固状态，不需要做额外的润滑或者保养，整体结构的可靠性较高，适合批量加工应用在各类工业设备的可调安装场景中。
