C型槽式钣金安装固定支架结构

项目分类:通用五金配件 发布时间:2021-12-29 ID:477399
  • C型槽式钣金安装固定支架结构
  • C型槽式钣金安装固定支架结构

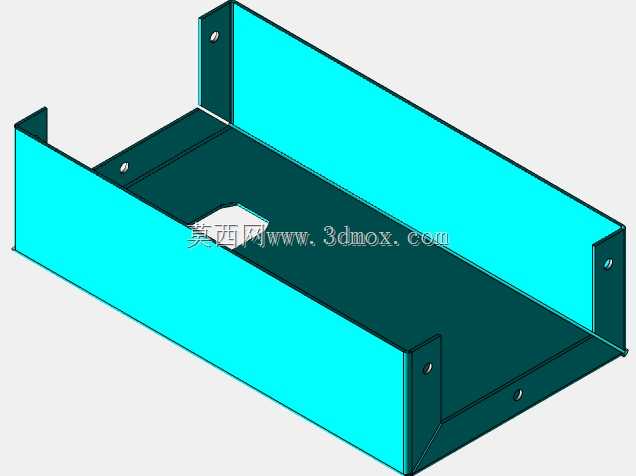

  这类C型槽式钣金构件在工业现场的应用场景十分广泛,小到电气柜内部的元器件安装托臂、自动化设备的走线承托支架,大到轻型输送线的侧边护板固定座、小型工装台的侧边连接挂座,都能见到这类结构的身影,核心作用是通过自身的折弯成型结构,提供稳定的侧向支撑与安装点位,同时利用钣金件自重轻、成型快、成本可控的特点,替代部分切削加工的金属支座,在非重载的安装场景下实现足够的结构强度。

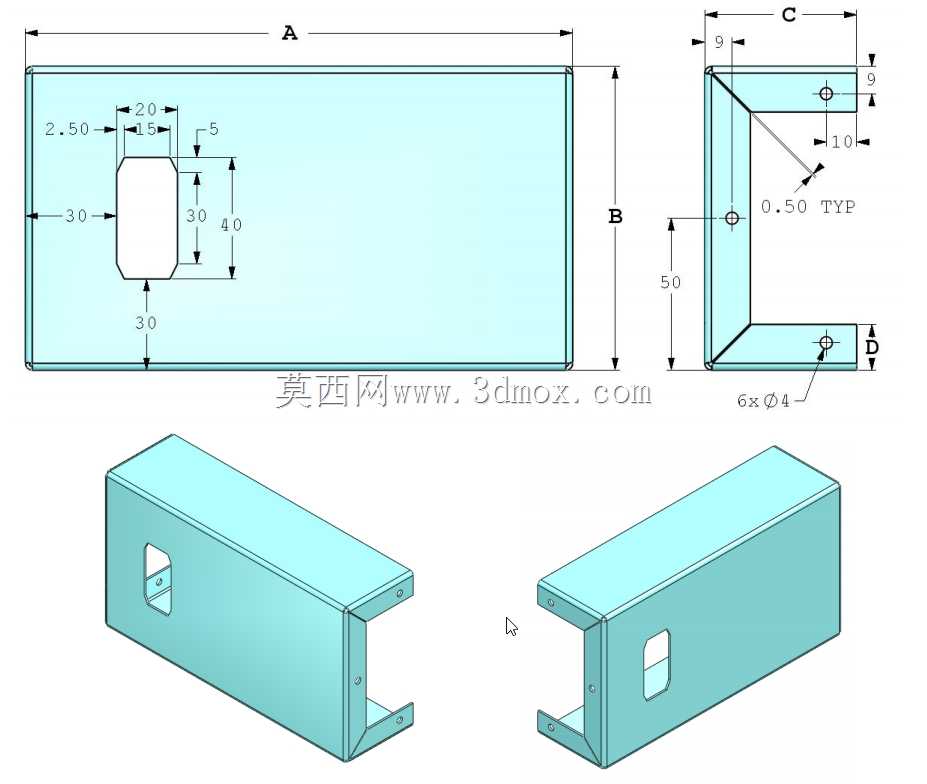

  从实际使用的功能特性来看,该构件采用单块板材折弯成C型槽结构,三个相邻的折弯面互为支撑,形成稳定的半封闭腔体结构,相比单片式的平板安装片,抗弯折、抗形变能力提升明显,在承受侧向挂载载荷时,折弯边可以分散应力,避免固定点位处出现板材撕裂变形。构件上预留的长圆形腰孔,主要用于安装时的位置微调,现场装配时如果相邻构件的安装孔位存在小范围的累计误差,不需要重新扩孔或者返工调整基座,只需要顺着腰孔的长向调整支架位置即可完成对位,大幅降低现场装配的调试难度。构件上分布的6个直径4mm的圆孔,分布在C型槽的两个端折边上,用于穿装螺丝实现与相邻构件的锁紧固定,孔位的边距预留了足够的螺丝安装空间,不会出现螺丝头干涉折弯边的问题,同时折边处的0.5mm典型工艺倒角,既可以去除板材剪切后的锋利毛边,避免装配时划伤操作人员,也能减少折弯处的应力集中,降低反复受力后出现折弯开裂的风险。

  从设计思路层面来看,这类钣金件的建模需要优先考虑板材的折弯工艺可行性,所有折弯边的内R角匹配常规钣金折弯的下模槽口参数,不需要定制特殊模具即可完成加工,有效控制加工成本。腰孔的位置设置在构件的主立面上,距离侧边30mm、距离下端面30mm的定位尺寸,既保证了开孔后剩余的板材宽度有足够的结构强度,不会因为开孔导致立面的抗扭能力大幅下降,也匹配常规小型电气元件、传感器安装座的通用孔距,不需要额外制作转接板即可直接安装。两个端折边的宽度设置为9mm,刚好适配M3、M4规格螺丝的安装边距要求,折边上的孔位距离折边边缘10mm,避开了折弯时的材料拉伸变形区,不会因为折弯加工导致孔位出现椭圆变形,影响后续的螺丝装配。

  从外形尺寸与安装边界来看,构件的整体长度、宽度、高度三个方向的外轮廓尺寸规整,没有外凸的异形结构,安装时只需要预留出对应C型槽的腔体空间即可,不需要额外预留避让结构。主立面的腰孔长度20mm、宽度15mm,孔边距离主立面的上边缘40mm、距离腰孔下边缘30mm,安装时挂载的元器件重心落在腰孔的中心区域,不会出现偏载导致的支架歪斜。折边处的50mm定位尺寸,保证了两个端折边的固定孔位间距足够,锁紧后整个支架的固定稳定性更好,不会因为固定点间距过小导致支架受载后出现转动。整个构件的板材厚度适配常规冷轧钢板的加工范围,折弯后不需要额外的焊接加强筋即可满足日常使用的强度要求,表面可以根据使用场景做喷塑、镀锌等防锈处理,适配车间、户外等不同的使用环境。在实际建模过程中,这类结构需要提前预留折弯扣除量,保证展开后的板材下料尺寸准确,加工后成品的外轮廓尺寸符合设计要求,同时所有开孔的位置都要避开折弯线,防止加工时孔位出现变形,影响最终的装配精度。
