带网格控制的弯带结构有限元仿真分析模型

　　在带式输送、柔性传动类设备的结构研发环节，这类弯转柔性带体的仿真分析模型，主要用于验证带体在连续弯转工况下的应力分布、形变位移规律，解决实际工程中带体弯折处易出现的局部应力集中、疲劳磨损过快、运行跑偏等共性问题。实际工程应用里，这类弯带结构常见于转角输送线、环形传动带组、柔性物料牵引机构中，尤其是在多段弯折的长距离输送场景下，带体经过弯转段时的受力状态并非均匀分布，弯折曲率变化的位置、带体与支撑构件接触的边缘区域，往往是应力突变的核心位置，以往依靠经验公式计算的方式，很难精准捕捉局部网格区域的应力峰值，容易出现设计冗余过大或者局部强度不足的问题。

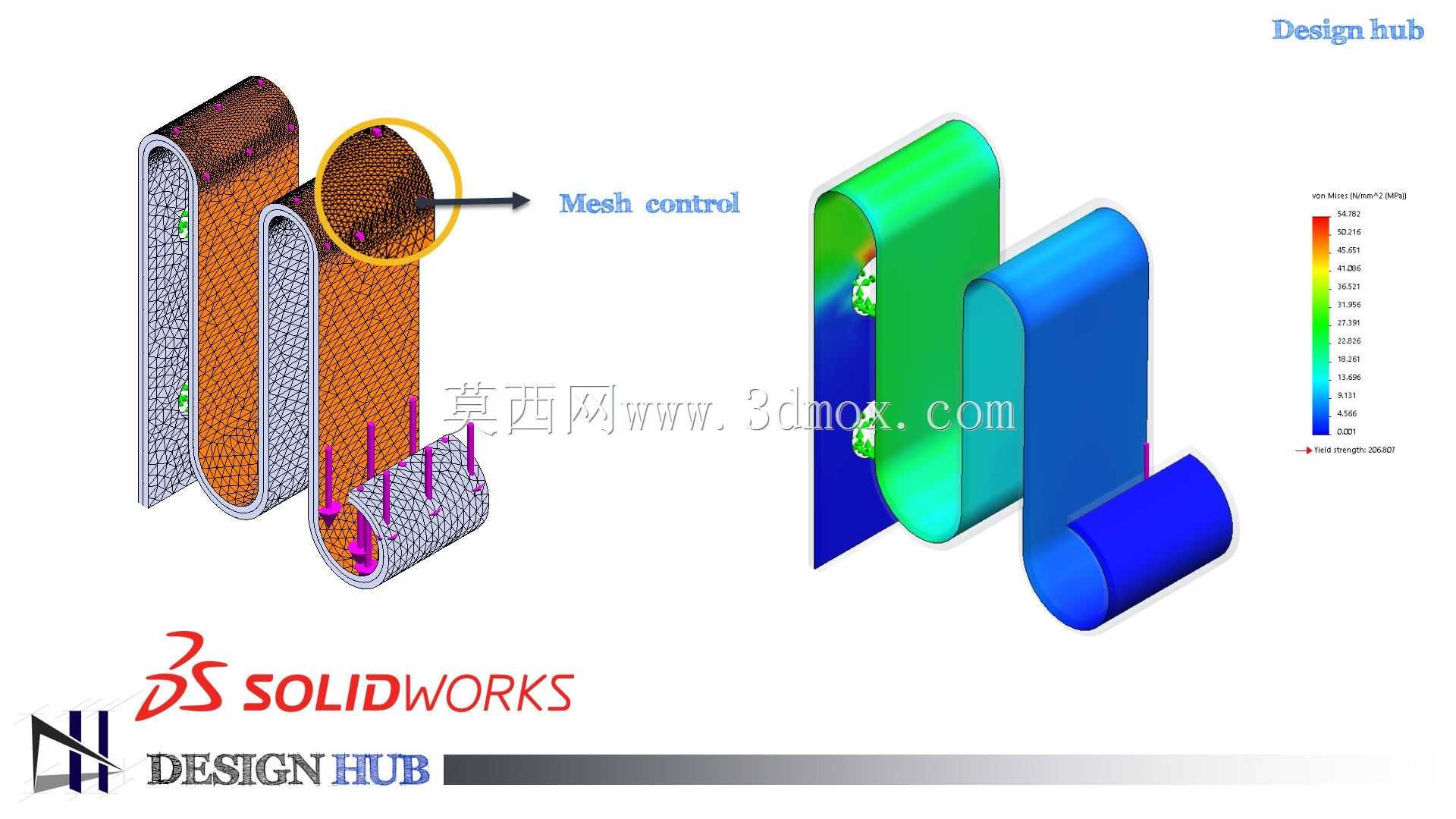

　　从设计思路来看，这个模型在构建时重点针对弯转区域做了局部网格加密控制，也就是图中标注的Mesh control部分，没有采用全局统一尺寸的网格划分方式——在带体平直段采用相对稀疏的网格单元，控制整体计算规模，减少不必要的算力消耗；而在弯折曲率变化的环形区域、带体边缘与导向件接触的位置，将网格尺寸细化到平直段的三分之一到四分之一，保证局部应力梯度变化的计算精度，避免因为网格过粗导致应力峰值被平滑处理，最终仿真结果偏离实际工况。模型右侧的应力云图采用了连续色谱映射，从蓝色低应力区到红色高应力区的渐变，能够直观呈现带体在受载状态下的应力传递路径，工程师可以直接通过云图定位应力集中的具体点位，对应调整带体的弯折半径、层间复合结构厚度、支撑导向件的接触位置，不需要反复制作物理样机做破坏性测试。

　　从结构特性来看，这个模型还原了带体的多层复合结构，外层的耐磨包覆层、中间的抗拉骨架层、内层的摩擦传动层都做了独立的单元属性赋值，不同层的材料弹性模量、泊松比、摩擦系数都按照实际工程常用的带体参数设置，能够模拟带体在张紧状态下弯转时，层间的剪切应力分布，这也是实际工程中带体脱层失效的核心诱因。在安装边界的模拟上，模型约束了带体与驱动辊、导向辊接触位置的自由度，按照实际运行时的张紧力施加轴向载荷，同时考虑了带体运行时与支撑构件的接触摩擦，仿真工况完全匹配现场实际运行的边界条件，得出的形变位移数据可以直接用于指导现场安装时的张紧力调整、导向件的位置校准，避免安装时张紧力过大导致带体早期疲劳断裂，或者张紧力不足出现打滑跑偏。

　　在实际选型设计阶段，这类仿真模型的输出数据可以直接对接结构优化环节，比如当云图显示弯折内侧应力超过材料许用应力时，可以适当加大弯折段的曲率半径，或者在应力集中位置增加局部补强层；如果发现带体边缘的应力远大于中间区域，可以调整导向压条的接触宽度，将集中载荷分散到更大的接触面积上，降低局部接触压强。相较于传统的二维图纸计算，三维仿真模型能够直观呈现带体在整个弯转段的全区域受力状态，不会遗漏局部的应力突变点，尤其是对于多段连续弯折的带体结构，每一段弯转的受力都会相互影响，通过整体仿真可以统筹调整各段的曲率参数，让整个带体的应力分布更均匀，延长带体的整体使用寿命，减少设备运维过程中的备件更换频率。
