铝合金外壳MPPT太阳能充电控制器结构

　　这款铝合金壳体的MPPT充电控制装置，主要面向离网光伏供电场景使用，常见于户外通信基站、户用离网光伏系统、野外监测设备供电、房车光伏供电等场景，承担光伏板与蓄电池之间的功率追踪、充电管控、电路保护核心作用，相比传统PWM型控制器，MPPT架构可以实时追踪光伏组件的最大功率输出点，大幅提升光伏电能的利用效率，尤其在光照强度波动、环境温度变化的复杂户外工况下，能稳定维持较高的充电转换效率。

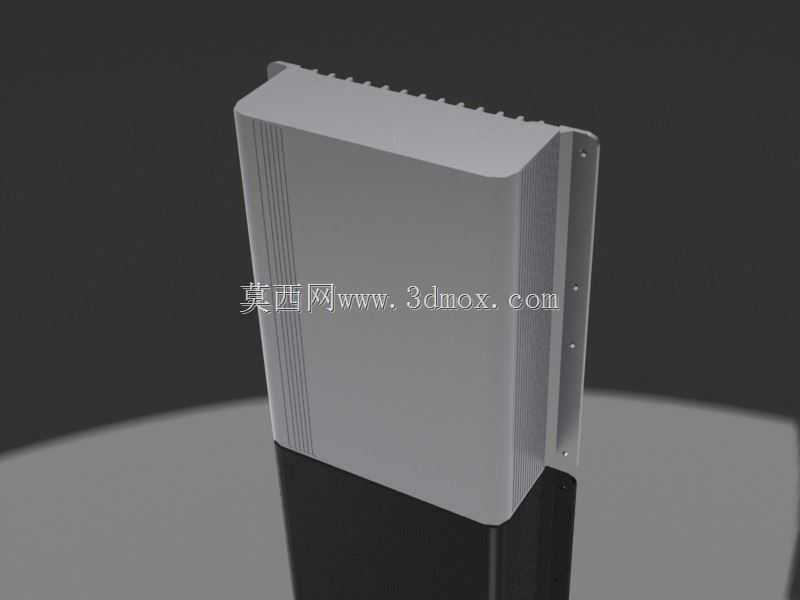

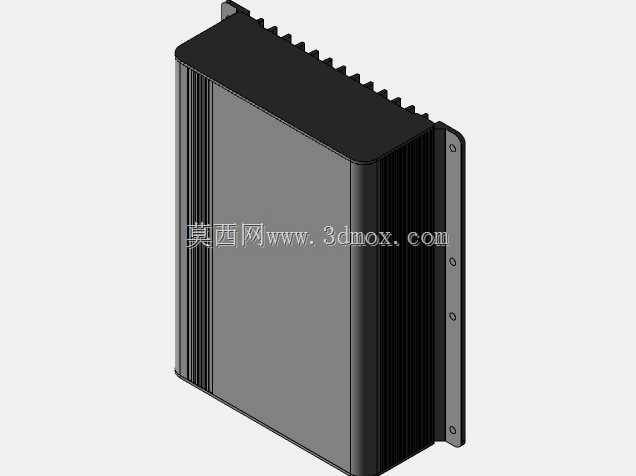

　　从结构设计来看，整体采用挤压铝型材拼接的壳体方案，主体壳体为一体化挤压成型的铝合金型材，型材侧壁自带多道平行散热鳍齿，不需要额外加装独立散热片，就可以将内部功率器件工作产生的热量通过壳体直接传导到外部环境，适配20A电流规格下的持续散热需求，避免功率MOS管、电感等发热器件因为积热出现性能衰减或者寿命缩短的问题。壳体的上下端盖采用钣金冲压成型的黑色盖板，和铝型材主体通过侧边螺丝紧固，装配后整体密封缝隙均匀，可以满足户外使用的基础防尘防溅要求，适配非浸水类的露天安装场景。

　　壳体一侧预留了带安装孔的固定法兰边，法兰边上均匀分布四个圆形安装孔，安装时可以直接通过膨胀螺丝或者自攻螺丝将控制器固定在墙面、设备舱内壁、支架立面上，不需要额外设计安装转接件，法兰边和主体壳体为一体化结构，安装承重能力强，长期户外使用不会出现固定位断裂的问题。壳体的出线端设置在端盖位置，预留了对应接线端子的过线空位，方便光伏输入、蓄电池输出、负载输出的线缆直接接入，内部预留的安装空间可以完整容纳MPPT控制主板、功率电感、接线端子排、状态指示灯板等核心元器件，主板安装位预留了对应的螺丝固定柱，和常规市售20A MPPT控制板的安装孔位完全匹配，不需要二次改孔就可以完成整机组装。

　　从尺寸边界来看，整体壳体为长方体结构，宽度方向适配标准DIN导轨安装的兼容尺寸，也支持壁挂安装的孔距要求，深度方向预留了足够的元器件安全间距，高压部分和低压部分之间的爬电距离满足安规要求，不会因为空间紧凑出现绝缘安全隐患。壳体表面采用黑色阳极氧化处理，既提升了铝合金表面的耐腐蚀能力，适配户外高湿、高盐雾的使用环境，也可以提升表面的热辐射效率，进一步强化被动散热的效果，相比喷涂处理的壳体，阳极氧化层的导热系数更高，热量传导更顺畅，长期使用也不会出现表层脱落的问题。

　　在实际选型适配中，这款壳体结构可以直接用于20A及以下电流规格的MPPT太阳能控制器生产，也可以适配同尺寸的其他户外电力电子设备，比如直流降压模块、户外电源控制单元、光伏汇流检测模块等产品，结构的通用性较强，挤压铝型材的加工成本较低，批量生产时的一致性好，不需要复杂的后处理工序就可以达到使用要求。设计时充分考虑了户外设备的实际使用痛点，将散热结构、安装结构、密封结构集成在壳体本身，减少了额外配件的数量，整机组装工序简单，后期维护时只需要拆卸端盖就可以接触到内部所有元器件，检修操作十分方便。壳体的边角做了小圆角过渡处理，没有尖锐的棱角，安装操作时不会划伤施工人员，鳍片的间距设计合理，户外使用时积累的浮尘可以通过自然风雨清理，不会出现积尘堵塞散热缝隙的问题，长期使用的散热性能衰减小。
