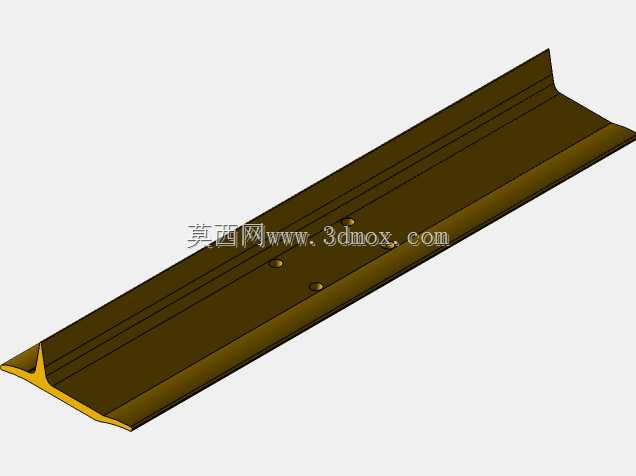

卡特彼勒D4D推土机履带板结构设计

　　履带板作为履带式行走设备的核心接地部件，直接决定整机在复杂工况下的通过性与作业稳定性，这款适配卡特彼勒D4D机型的履带板，主要面向中小型推土机的土方作业、林地清理、矿山浅层剥离等作业场景，在泥泞、碎石、硬质土路等不同地面条件下，都能通过自身结构特性保障设备的牵引力输出与行走可靠性。从实际作业需求出发，这类履带板首先要解决的是接地比压控制问题，板体的宽度设计经过多轮工况校验，既不会因为过宽导致转向时履带板受侧向力过大出现弯折，也不会因为过窄使得接地比压过高，在松软地面出现陷车问题。板体的弯折结构并非简单的直角成型，迎土侧的圆弧过渡设计，能够减少设备前进时泥土对板体的正面冲击，同时在履带绕驱动轮、导向轮转动时，避免板体棱角与轮体、

　　链轨发生刚性磕碰，降低行走系统的额外磨损。板体上的安装孔位完全匹配对应机型的链轨节安装尺寸，孔位周边做了局部加厚处理，这是因为履带板工作时，螺栓连接位置会持续承受整机重量带来的压应力、行走时的交变冲击载荷，局部加厚能够避免孔位位置出现应力集中导致的开裂问题，安装时螺栓的预紧力控制也需要匹配板体的局部强度，防止预紧力过大造成板体局部压溃。板体表面的凸起筋条并非装饰结构，沿板体长度方向布置的纵向筋，一方面能够提升板体整体的抗弯截面模量，让长条形的履带板在承受偏载时不容易出现中部弯折，另一方面在碎石路面作业时，筋条能够率先接触硬质地面，增加板体与地面的摩擦力，减少打滑概率，同时避免板体平面直接与尖锐碎石接触，降低板面被刮凿磨损的速率。

　　板体两端的倒角设计，是考虑到履带在转向时，相邻履带板会发生相对转动，倒角能够给相邻板体留出足够的转动间隙，避免板体端部互相干涉导致履带卡滞，同时在设备越过凸起障碍时，端部倒角能够引导板体顺利滑过障碍，减少端部受到的垂直冲击。从设计逻辑上看，这类履带板没有采用额外的附加防滑齿结构，是因为D4D作为中小型推土机，作业场景兼顾了硬质路面转场需求，过于突出的防滑齿会在硬质路面行走时造成板体局部应力过大，同时损坏铺装路面，当前的筋条结构已经能够满足土方作业的防滑需求，同时兼顾了转场时的行走平顺性。板体的材质适配常规的工程机械履带用热轧型钢，建模时已经预留了热处理后的变形余量，安装面的平面度公差控制在合理范围内，

　　能够保证安装后板体与链轨节完全贴合，避免出现局部间隙导致螺栓受剪切力断裂的问题。在实际维修替换场景中，这款履带板的尺寸边界完全兼容原有设备的安装空间，不需要对链轨、护板等周边部件做任何修改，直接替换磨损的旧板即可，板体的重量控制也与原厂部件保持一致，不会因为单块板重量偏差过大，导致履带整体转动惯量失衡，增加行走系统的动力损耗。
