带轴径向直叶片翼轮结构设计

　　这类带轴的直叶片翼轮，在散料输送、小型通风除尘、轻量物料搅拌的工况里十分常见，很多小型设备的动力输出末端，都会搭配这类结构完成介质的推动作业。不同于曲面叶片的离心叶轮，直叶片结构的翼轮加工难度更低，后期维护更换叶片的成本也更小，针对纤维状、颗粒状的输送介质，直叶片的结构不容易出现卡滞挂料的问题，在粮食输送、小型木工除尘、粉料搅拌混合的场景里适配性更强。

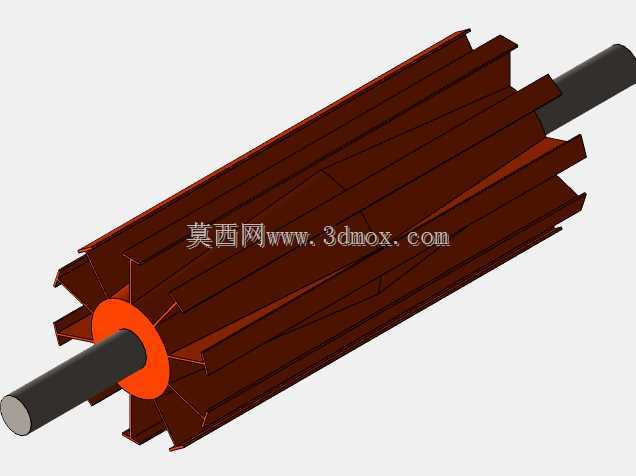

　　从结构设计的逻辑来看，这款翼轮采用中心穿轴的一体式装配思路，核心的叶片部分直接和中心轮毂做刚性连接，轮毂位置做了橙色的挡边结构，一方面可以限制叶片组的轴向窜动，另一方面在输送介质的时候，能够避免物料从叶片和轴的连接缝隙处泄漏，减少无效的介质回流。叶片采用径向直伸的排布方式，所有叶片沿着轮毂圆周均匀分布，每片叶片的截面为矩形长条结构，叶片的外边缘做了微小的倒角处理，避免旋转过程中剐蹭设备壳体的内壁，同时也能减少高速旋转时的风阻损耗。

　　尺寸边界上，这款翼轮的有效工作直径为24单位长度，整体叶片段的轴向长度为48单位长度，两端伸出的光轴段长度可以根据安装的轴承位、联轴器连接位做适配调整，光轴的直径和中心轮毂的内孔采用过盈配合的公差设计，装配时通过压装完成轴和翼轮主体的固定，不需要额外的键连接也能传递中小功率的扭矩，针对功率稍大的工况，也可以在轴和轮毂的配合面增加平键槽，提升扭矩传递的可靠性。安装的时候需要注意，翼轮和设备壳体之间的径向间隙要控制在0.5到1单位长度之间，间隙过大会导致介质回流降低工作效率，间隙过小则容易因为加工装配的同轴度误差出现剐蹭卡滞。

　　实际应用中，这类翼轮如果用在小型散料输送机里，主要负责将料斗落下的颗粒物料均匀推送至出料口，直叶片的结构可以带着物料沿着壳体的轴向移动，不会像螺旋叶片那样对物料产生过度的挤压破碎，适合输送粮食、塑料粒子这类容易被挤压破损的物料。如果搭配在小型除尘设备的进风口位置，这款翼轮可以作为引风部件使用，直叶片旋转时产生的轴向气流可以将含尘空气吸入除尘舱，虽然风压比前倾式离心风轮稍低，但是结构简单不容易积尘，长时间运行也不会因为叶片挂灰出现动平衡失衡的问题。在小型搅拌设备里，这类翼轮可以浸入粉料或者低粘度液体中，旋转时直叶片可以带动介质形成径向的循环流动，完成物料的均匀混合，因为叶片结构没有复杂的曲面，搅拌完成后清理残留物料也十分方便。

　　设计过程中需要重点考虑翼轮的动平衡调校，因为所有叶片都是均匀分布，单个叶片的重量误差要控制在5%以内，装配完成后要做动平衡测试，在对应的叶片位置做去重处理，避免高速旋转时产生过大的振动，影响两端轴承的使用寿命。叶片和轮毂的连接位置要做焊接或者一体成型的加强处理，因为旋转时叶片根部会承受持续的离心力和介质的冲击力，如果连接强度不足，长时间运行容易出现叶片变形甚至脱落的问题。两端伸出的轴段要根据轴承的选型做对应的公差匹配，和密封圈接触的位置要做表面硬化处理，避免长时间磨损出现密封失效的问题。另外在选型适配的时候，要根据输送介质的密度、腐蚀性选择对应的材质，普通工况下采用普通碳钢做表面喷漆处理即可，输送有腐蚀性的介质则可以选用不锈钢或者工程塑料材质，针对有磨损的工况，还可以在叶片表面做耐磨涂层处理，提升翼轮的整体使用寿命。
