小型矿用自卸车翻转提升卸料装置

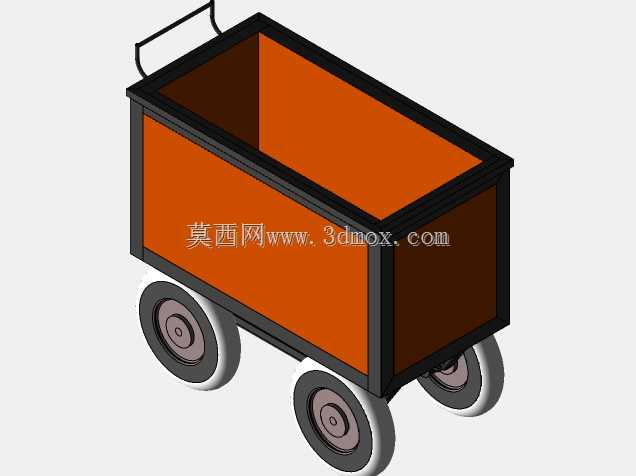

　　在地下窄脉矿开采、小型露天采石场的短距离矿料转运场景里，常规的大型自卸设备受巷道断面尺寸、作业面回转空间限制，根本无法展开作业，这类小型矿车配套的提升卸料装置，就是为适配狭窄作业空间的散料转运卸料需求设计的。不同于常规翻斗车靠车载液压系统完成卸料的结构，该装置是固定安装在矿车运输线路的卸料点位，待满载矿料的小型矿车驶入装置定位区域后，通过配套的举升机构带动矿车料斗沿预设轨迹翻转，将矿料一次性卸入下方的溜井或者接料输送设备中，整套动作不需要对矿车本身做复杂改装，适配多种规格的窄轨小型矿车，能大幅降低井下卸料环节的人工劳动强度，避免人工掀翻料斗带来的挤伤、砸伤安全隐患。

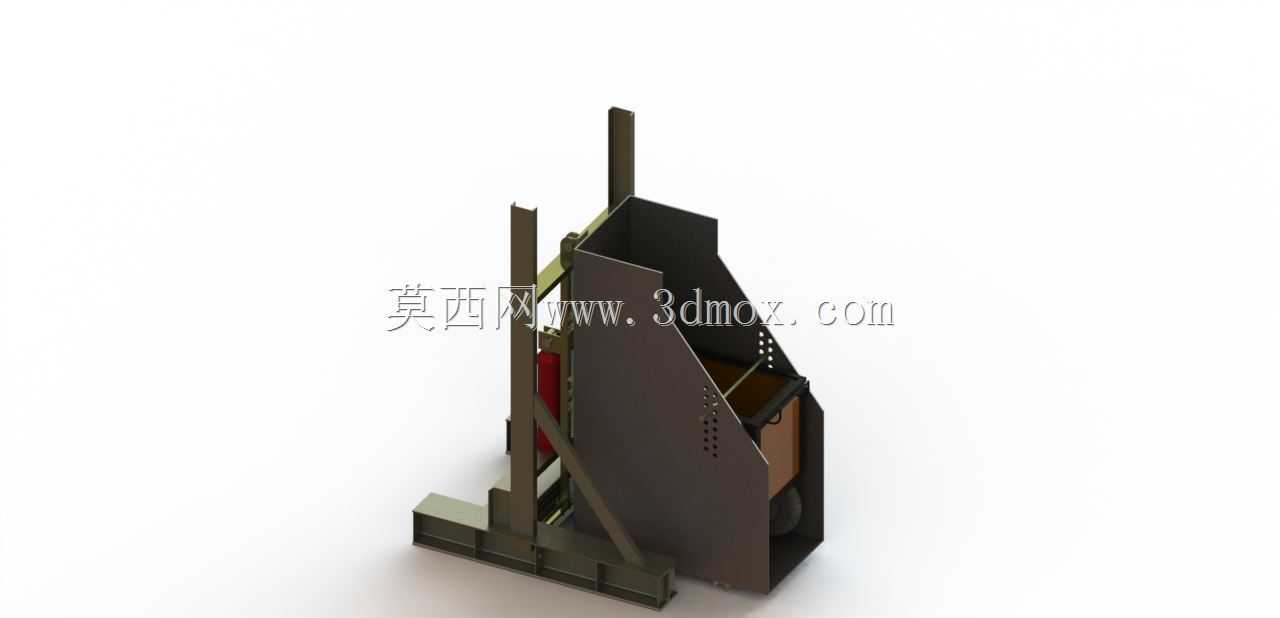

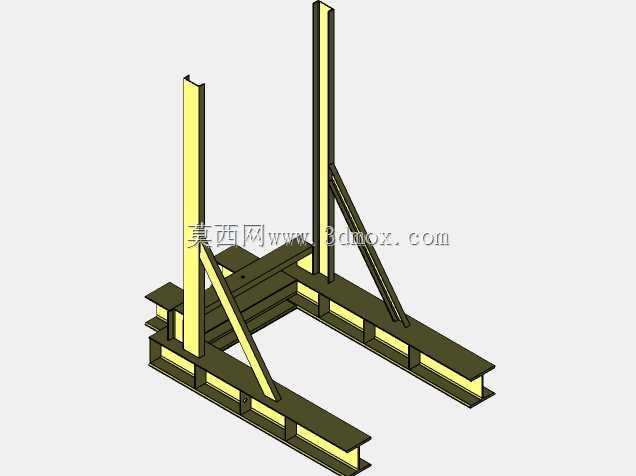

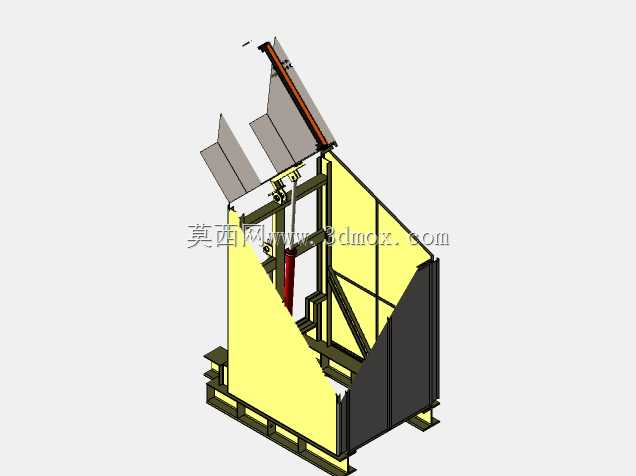

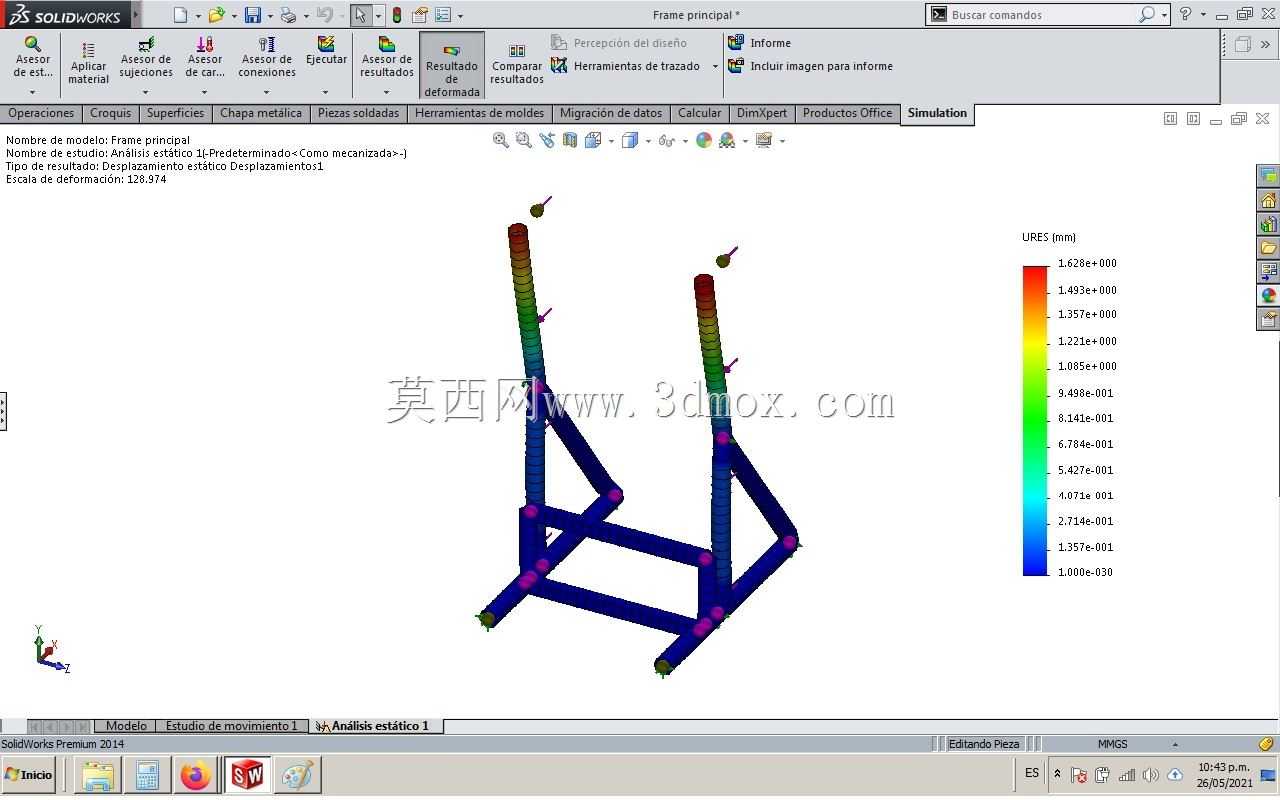

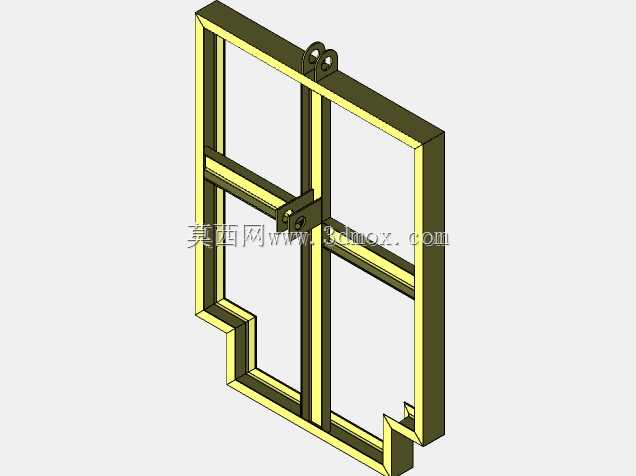

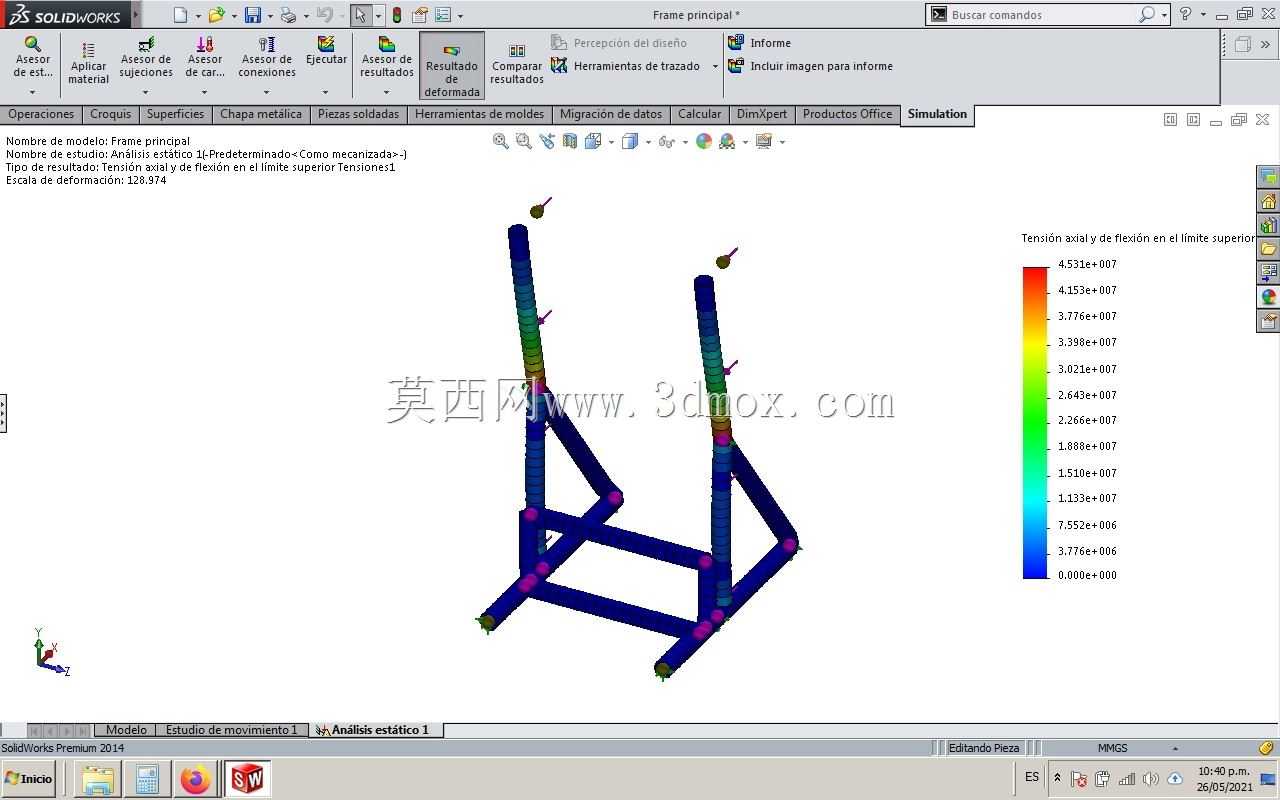

　　从结构设计逻辑来看，整套装置采用框架式焊接机架作为承载主体，底部的安装底座预留了与巷道混凝土地基、预埋钢板连接的螺栓孔位，安装时需要保证机架的纵向中心线与矿车轨道中心线重合度偏差不超过5mm，避免举升过程中出现卡滞、偏载问题。举升执行部件采用单级液压油缸作为动力源，油缸的下铰接点布置在机架底部的侧方加强筋位置，上铰接点与料斗的侧部翻转臂连接，这种偏置铰接的设计，能让料斗在举升过程中先完成竖直方向的小幅抬升，脱离矿车底盘的定位锁止结构后，再绕后部的翻转销轴做圆弧翻转运动，当翻转角度达到42度到45度区间时，料斗内的粘附性矿料也能依靠自重完全滑落，不会出现料斗底部积料的问题。

　　考虑到井下作业环境多粉尘、高湿度的特点，装置的所有铰接销轴都设计了防尘密封圈与注油通道，日常维护时只需要通过外露的注油杯定期加注锂基脂，就能避免销轴磨粒磨损，延长部件使用寿命。料斗的导向侧部设计了可调式的限位挡块，可根据不同容积矿车的翻转重心位置，调整挡块的安装高度，避免举升过程中料斗出现侧倾；机架的后部设置了橡胶缓冲块，当料斗卸料完成回落时，能抵消料斗与机架的刚性冲击，降低作业过程中的噪音，同时避免焊接结构长期受冲击出现焊缝开裂的问题。

　　在安装边界的尺寸控制上，整套装置的横向宽度适配600mm轨距的窄轨运输系统，整机最大宽度不超过1200mm，完全满足井下最小巷道断面的通行要求；举升行程的设计覆盖0.5立方到1.2立方容积的小型矿车卸料需求，最大举升重量可达1.2吨，举升全程动作时间控制在8秒以内，不会影响矿车运输线路的通行效率。装置的液压动力单元可集成安装在机架侧部的防护箱内，不需要额外开挖地下液压站硐室，减少了井下施工的工程量；液压回路中设置了双向液压锁，即使出现液压管路爆裂的突发情况，举升状态的料斗也不会突然下落，充分保障作业区域的人员与设备安全。

　　不同于移动式的卸料设备，该固定安装的提升卸料装置不需要随采掘作业面频繁迁移，只需要布置在固定的溜井卸料点、矿仓入口位置，就能服务整条运输线路的所有矿车卸料作业，结构上没有复杂的传动部件，日常故障排查难度低，适合矿山一线维保人员技术水平的实际情况。料斗的内壁采用了耐磨钢板焊接，针对经常与矿石摩擦的进料口、卸料口位置做了加厚处理，长期使用后只需要更换局部耐磨衬板，不需要整体更换料斗结构，能有效降低设备的全生命周期使用成本。
