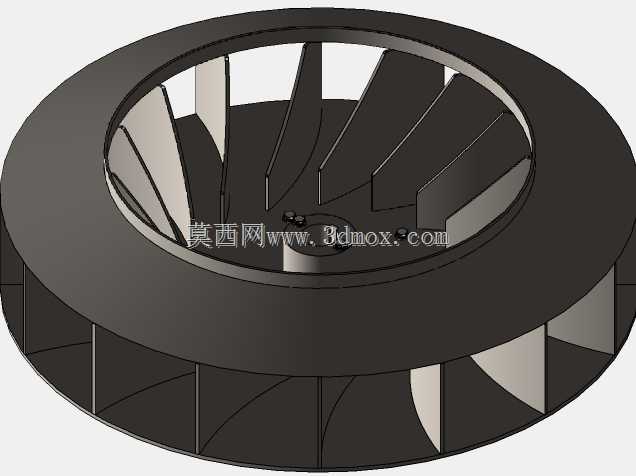

后向式离心叶轮鼓风机结构设计

　　这款离心式鼓风叶轮是通风送风系统里的核心做功部件，日常在工业厂房通风换气、暖通空调送风、设备散热排风、物料气力输送等场景里都能见到它的应用，它的核心作用是通过自身高速旋转，带动叶片间的气体获得动能与压能，最终将具备一定压力的气流沿径向甩出，完成气体的输送与增压过程。

　　从结构设计逻辑来看，这款叶轮采用后向式叶片构型，叶片沿轮毂周向均匀排布，叶片型线经过气动优化，能够在旋转过程中有效降低气流在叶道内的分离损失，相比前向叶片，后向构型的叶轮运行效率更高，气动噪声更低，同时功率特性更平稳，不会随着管网阻力降低出现电机过载的问题，适配多数常规通风工况的运行需求。叶轮整体采用轮盖、叶片、轮盘一体化的构型设计，轮盖为收敛式弧形流道结构，能够引导轴向进入的气流平滑转向径向，减少进气端的气流冲击损失，轮盘中心设置的安装轴孔与定位结构，能够直接与驱动电机的输出轴配合，轴孔周边预留的紧固件安装位，可以通过螺栓将叶轮与电机轴端的连接法兰锁紧，避免高速旋转时出现松动位移。

　　在安装边界方面，这款叶轮的轴向安装尺寸紧凑，径向轮廓适配常规蜗壳的安装间隙要求，安装时需要保证叶轮与进风口的轴向重叠量在设计公差范围内，既不能间隙过大造成回流损失，也不能间隙过小出现运转碰擦。叶轮做了整体动平衡校正设计，叶片的周向排布角度一致性高，轮盘与轮盖的同轴度公差控制在合理区间，能够在额定转速下平稳运行，降低整机的振动幅度。叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，既能够降低应力集中，提升叶轮整体的结构强度，应对高速旋转时的离心载荷，也能够减少流道内的涡流产生，提升气动效率。

　　实际选型应用时，这款叶轮适配的鼓风机可用于车间岗位送风、设备机柜散热、除尘系统的负压引风、烘干设备的热风循环等场景，不同工况下可以根据需要的风量风压参数匹配对应转速的驱动电机，叶轮本身的结构强度能够满足常规工业通风场景的转速要求，不需要额外做结构加强。在建模过程中，这款叶轮的叶片型线采用参数化绘制，能够根据不同的性能参数要求快速调整叶片的安装角、叶道宽度、进出口直径等参数，衍生出适配不同风量风压需求的系列化叶轮结构，轮盘中心的安装轴孔尺寸也可以根据匹配的电机轴径做适配调整，不需要改动整体的气动构型，大幅缩短同系列产品的设计开发周期。

　　从流道设计来看，叶道的截面沿气流流动方向逐渐扩大，能够让气流在叶道内流动的过程中实现部分动能向压力能的转换，减少气流流出叶轮后的动压损失，提升整机的全压效率。叶轮的进风口端为无遮挡的中心进气结构，气流沿轴向垂直进入叶轮中心区域，在旋转叶片的带动下沿90度转向进入径向叶道，整个流动过程的流道顺滑，没有突兀的截面突变，能够有效降低气流流动过程中的阻力损失，同时减少气动噪声的产生。在结构可靠性方面，叶片的厚度根据不同位置的受力情况做了适配，靠近轮毂位置的叶片根部厚度略大于叶片外缘，能够承受旋转过程中更大的离心力作用，避免长期运行出现叶片变形断裂的问题，轮盖的外缘做了卷边强化处理，提升轮盖整体的结构刚度，避免高速旋转时轮盖出现形变影响叶道间隙。
