适配小型设备的紧凑型螺旋梯结构设计

　　在小型集成化设备的运维登高场景中，常规直梯往往受限于安装空间无法布置，折返梯又会占用过多平面面积，这类1m见方安装边界内的螺旋梯结构，刚好填补了小空间登高作业的结构空白。日常做小型立式设备的外围结构设计时，经常遇到设备顶部有需要定期巡检、调试的部件，比如顶部的阀组、接线端子、小型动力单元，留给登高梯的安装位置往往被设备本体、周边管线、操作通道挤压，常规梯具根本塞不进去，这种单中心立柱式的螺旋梯就成了最优解。

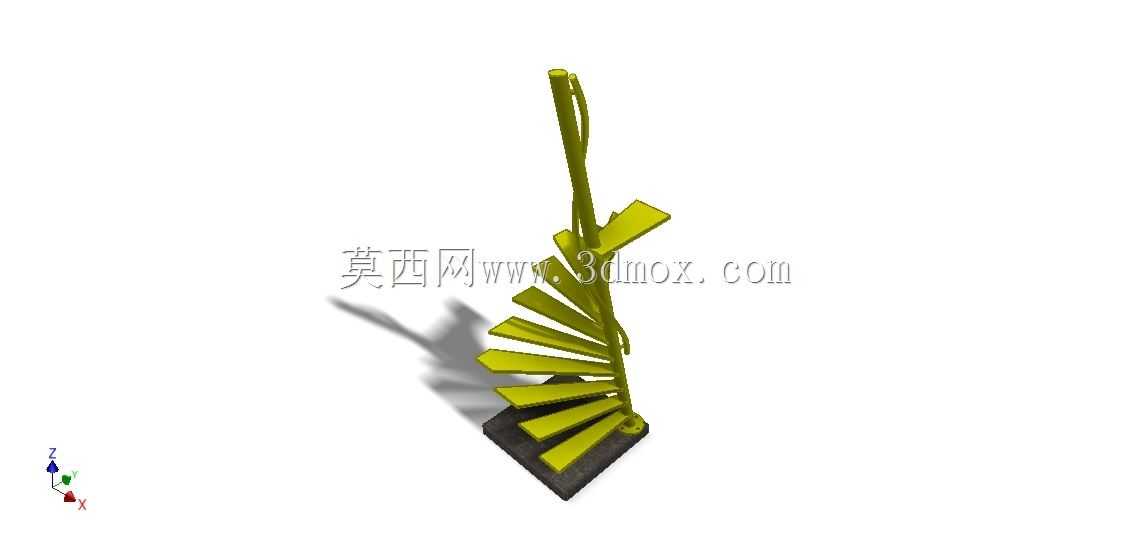

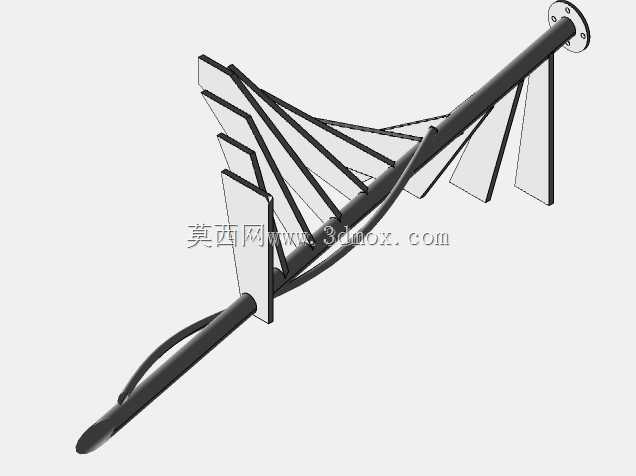

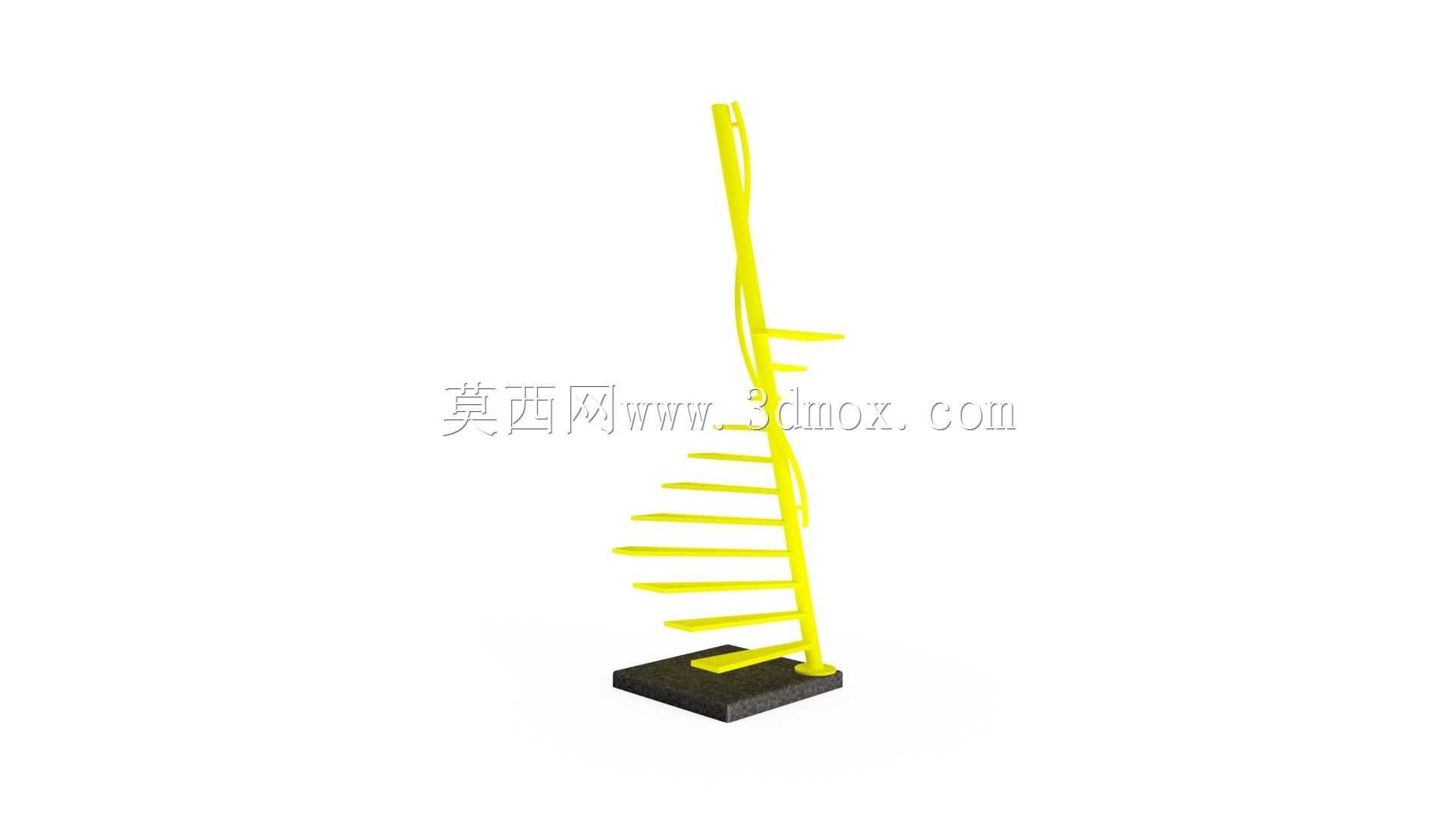

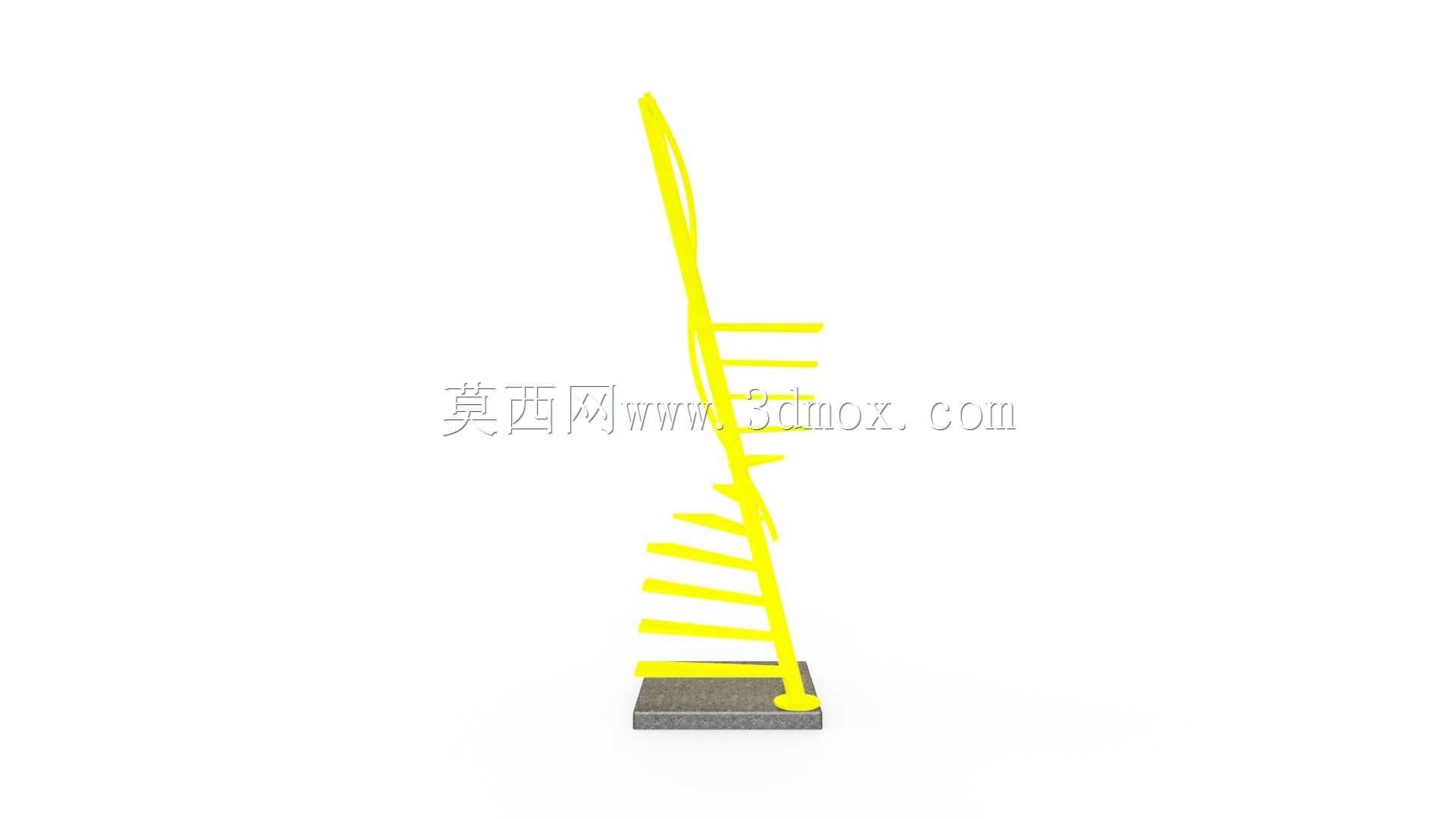

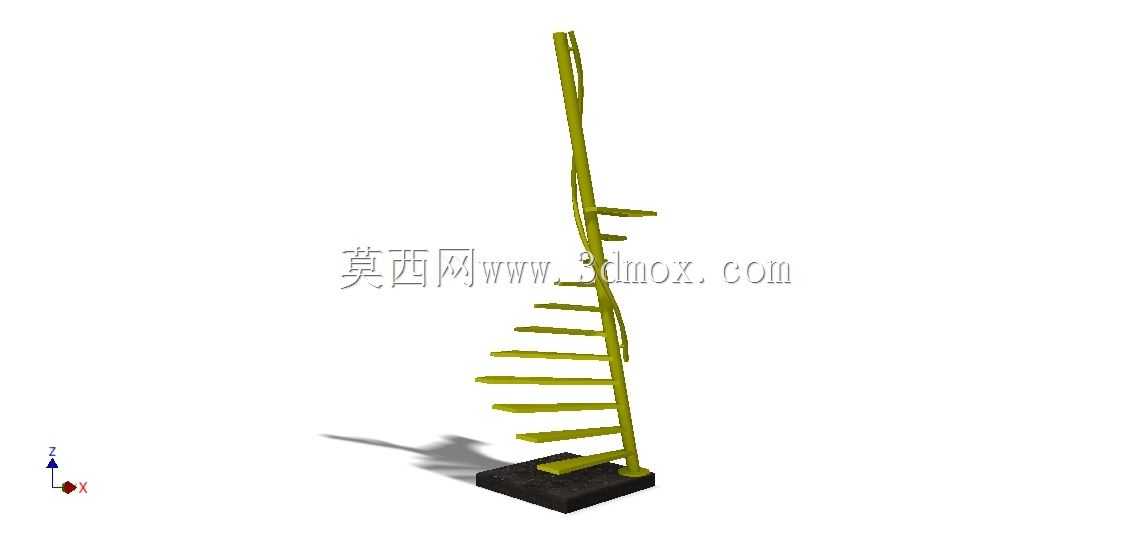

　　从结构逻辑来看，这个梯具采用单根通长中心立柱作为核心承载件，所有踏步板都以悬臂形式固定在立柱上，没有额外的外侧支撑结构，最大化压缩了平面占用尺寸。踏步板采用扇形裁切，每一块踏步的内侧窄边贴合立柱外壁焊接固定，外侧宽边形成足够的落脚宽度，相邻踏步的旋转升角经过反复校核，既保证踏步之间的净空高度满足抬脚通行需求，又不会因为升角过大导致攀爬时重心过度前倾。中心立柱底部采用方形安装底板，底板上预留安装孔，可以直接通过膨胀螺栓固定在混凝土地面，也可以通过螺栓连接在设备自带的底座平台上，不需要额外做复杂的地基处理，适配不同的安装基面。

　　实际使用场景里，这类梯具主要服务于1m×1m占地的小型立式设备，比如小型立式反应装置、紧凑型换热机组、楼顶小型配套设备的登高作业，单人攀爬时的载荷完全通过踏步传递到中心立柱，再由底部底板分散到安装基面。设计过程中需要重点校核踏步的悬臂承载能力，每一块踏步在最外侧边缘的集中载荷要满足单人站立的承重要求，避免踏步端部出现下挠变形；同时中心立柱的长细比也要控制在合理范围，避免攀爬过程中立柱出现过度晃动，影响作业安全。踏步表面做了防滑结构处理，边缘做了圆弧倒角，避免剐蹭作业人员的衣物或者工具，中心立柱顶部可以根据实际安装需求，延伸出扶手段，给攀爬人员提供手部支撑，也可以直接和设备顶部的护栏做刚性连接，进一步提升整体结构的稳定性。

　　从安装边界来看，整个梯具旋转后的最大外轮廓直径控制在1m以内，安装时只需要预留中心立柱的固定位置，旋转范围内没有其他突出结构就可以完成布置，相比同登高高度的直梯，节省了近60%的平面占用空间；相比折返式梯具，更是省去了中间过渡平台的结构重量和安装空间。在做三维建模的时候，需要重点匹配踏步的旋转角度和升程的对应关系，每旋转360度对应的爬升高度要符合人体工程学要求，避免出现步高忽大忽小的情况，攀爬时的脚步节奏能保持一致，降低登高作业的疲劳感。另外踏步的倾斜角度也做了优化，落脚面保持水平状态，不会因为螺旋旋转导致踏步面倾斜，站立时的重心能稳定落在踏步面上，即使携带小型工具攀爬也能保持稳定。

　　这类小型螺旋梯不需要复杂的配套结构，所有部件都可以在工厂预制完成，现场只需要完成底部固定和顶部连接（如果有需求）就可以投入使用，后期维护也只需要定期检查踏步和立柱的连接焊缝、底部固定螺栓的紧固情况即可，维护成本极低。在紧凑型设备的布局设计中，这类梯具可以紧贴设备本体布置，不会额外占用操作通道的宽度，完美适配小型集成化设备的空间紧张场景，解决了小空间内登高作业的结构布置难题。
