折叠式自行车便携组合维修工具结构设计

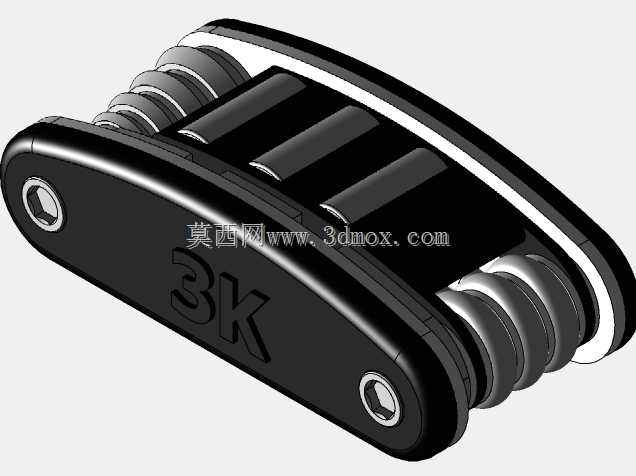

　　日常户外骑行场景中，车辆突发的紧固件松动、小部件移位等故障，往往需要携带多件不同规格的扳手才能处理，零散工具不仅收纳不便，骑行途中颠簸还容易出现工具遗失的问题，这款折叠式组合维修工具正是针对这类骑行维修的痛点做的结构整合设计。从结构布局来看，整体采用叠片式转轴排布，将不同规格的内六角扳手、一字螺丝刀等常用维修头全部收纳在两片硬质外壳之间，转轴采用贯穿式铆钉加弹簧垫片的组合结构，既保证每一个工具头都能绕转轴顺畅转动展开，又能在工具展开到工作角度时提供足够的阻尼，避免维修施力过程中工具头意外回折伤手。外壳做了贴合手掌的弧面收边设计，握持时不会有尖锐棱角硌手的问题，闭合状态下所有工具头都完全收纳在外壳轮廓内部，

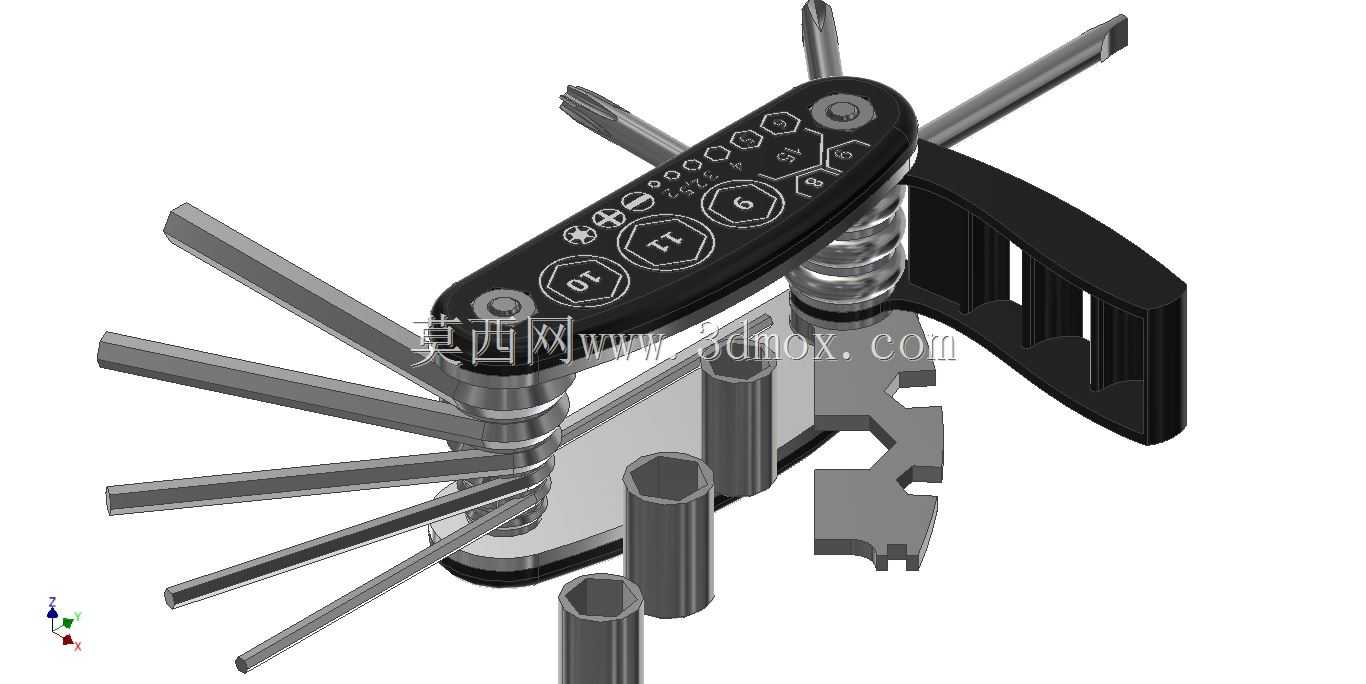

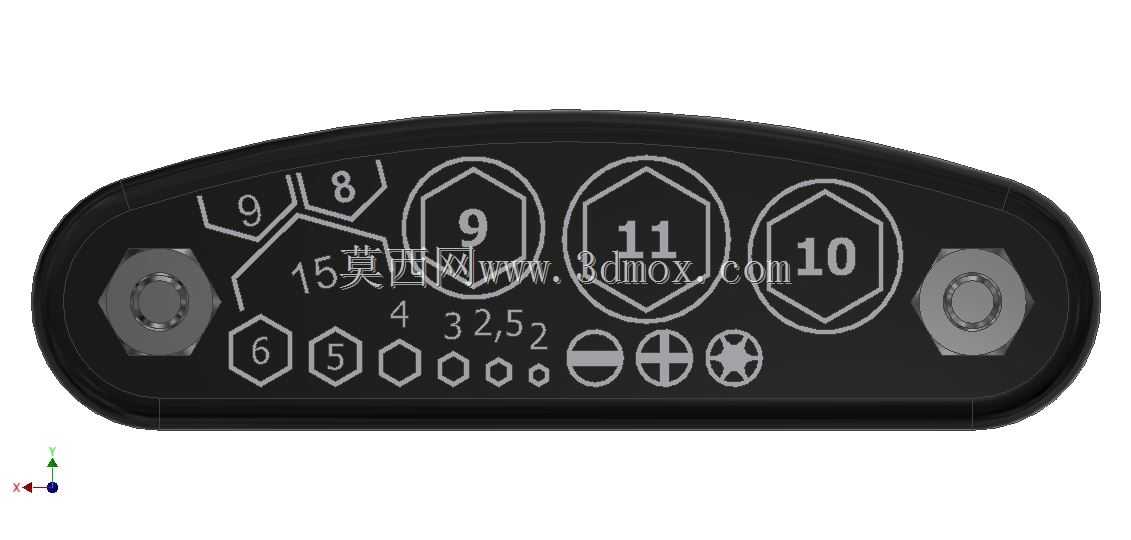

　　不会有金属刃口外露刮蹭背包或骑行服的情况，整体闭合后的轮廓尺寸和普通成年男性的手掌宽度接近，可以直接塞进骑行服的后口袋或者小型鞍座包内，不会占用过多储物空间。从功能覆盖角度，工具头的规格选型完全匹配民用自行车的常见紧固件尺寸，涵盖了车把固定、座管锁紧、刹车夹器调整、变速线紧固等日常维修调整所需的全部扳手规格，不需要额外搭配其他工具就能完成绝大多数路边应急维修操作。设计过程中特意做了工具头的展开错位排布，当某一个规格的工具头展开到工作位置时，其余工具头都处于收纳状态，不会在施力时和相邻工具头发生干涉，外壳本身在工具展开后可以作为加长力臂使用，相比单独的短L型内六角扳手，能提供更大的施力扭矩，应对紧固力矩要求较高的中轴、

　　飞轮固定部位也能达到足够的锁紧力。转轴部位的多层弹簧垫片结构，经过反复开合测试也能保持稳定的阻尼感，不会因为长期使用出现转轴松旷、工具头自由晃动的问题，外壳表面做了防滑纹理处理，手上沾有骑行时的汗水或者泥水时也能稳定握持，不会出现施力打滑的情况。工具头全部采用合金钢材质冲压成型，边缘做了倒角处理，插入紧固件螺孔时不会刮蹭螺孔内壁，长期使用也不容易出现扳头磨损滑牙的问题。闭合状态下的整体厚度控制在20毫米以内，边缘做了圆弧过渡，放在口袋里不会有明显的异物感，整体重量控制在150克左右，不会给骑行增加过多的负重负担。不同于零散的单支扳手，这种整合式结构不需要使用者提前清点携带的工具规格，

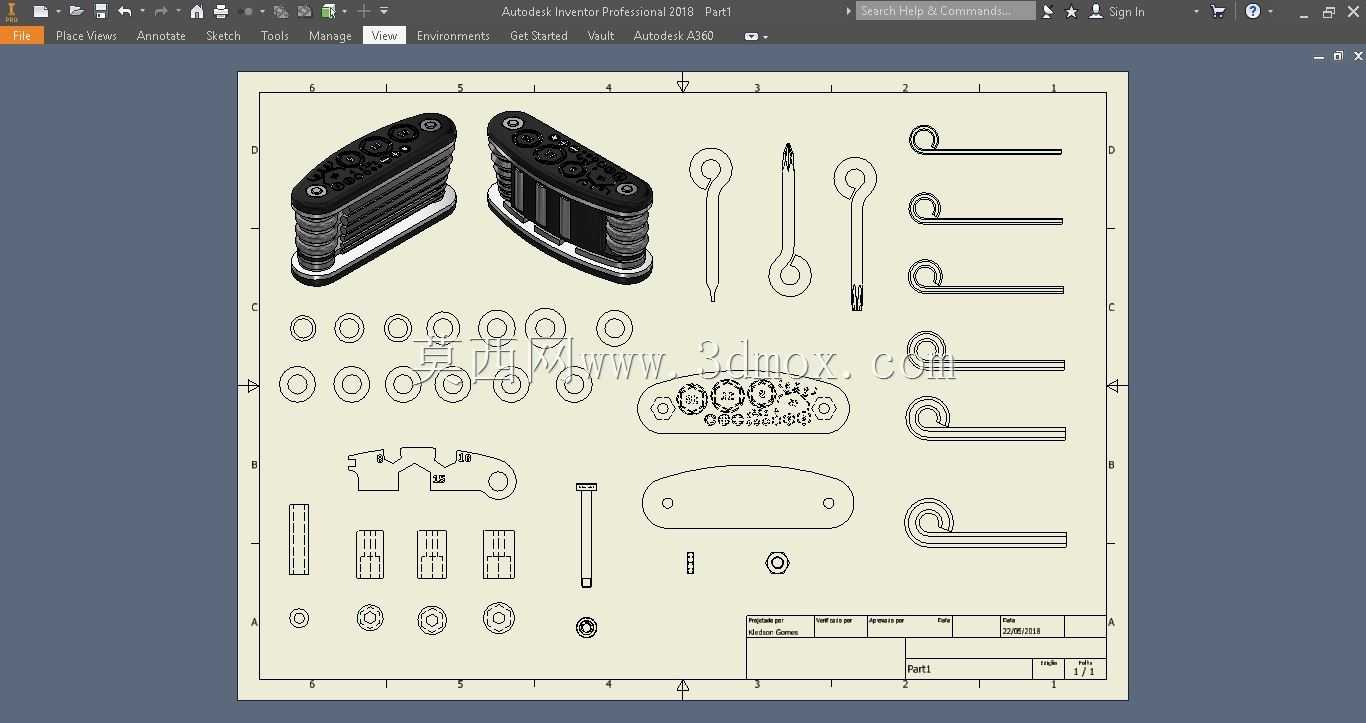

　　只要带上这一件工具就能覆盖绝大多数日常骑行的维修需求，转轴的锁紧结构经过优化，即使在颠簸的越野骑行场景下，工具也不会意外展开，外壳的硬质材质可以抵御日常的磕碰挤压，即使放在背包底部被其他物品挤压也不会出现外壳变形导致工具无法正常开合的问题。在结构建模过程中，每一个工具头的转动行程都做了干涉检查，确保任意一个工具头展开到最大工作角度时，都不会和外壳或者其他未展开的工具头发生碰撞，转轴的贯穿孔位置做了同轴度公差约束，保证开合过程顺滑无卡滞，工具头的工作端尺寸严格对应紧固件的标准公差范围，既不会因为尺寸过小导致施力时滑牙，也不会因为尺寸过大无法插入螺孔。
