油研PVR1T系列固定排量单叶片液压泵结构

　　在液压系统的动力源选型环节，叶片泵一直是中低压工况下兼顾运行平稳性与成本控制的主流选择，这款定排量单叶片泵的结构设计，完全围绕工业液压系统的常规使用场景做了适配。日常接触的机床液压夹紧回路、小型注塑机的开合模动力单元、工装夹具的油压驱动系统、自动化生产线的工件顶升移位液压支路，都能见到这类叶片泵的身影，它不像柱塞泵那样适配超高压重载场景，也不会像齿轮泵那样存在压力脉动大、运行噪音偏高的问题，在6-18兆帕的常规工作压力区间内，它的输出流量稳定性足够支撑绝大多数通用液压设备的动力需求。

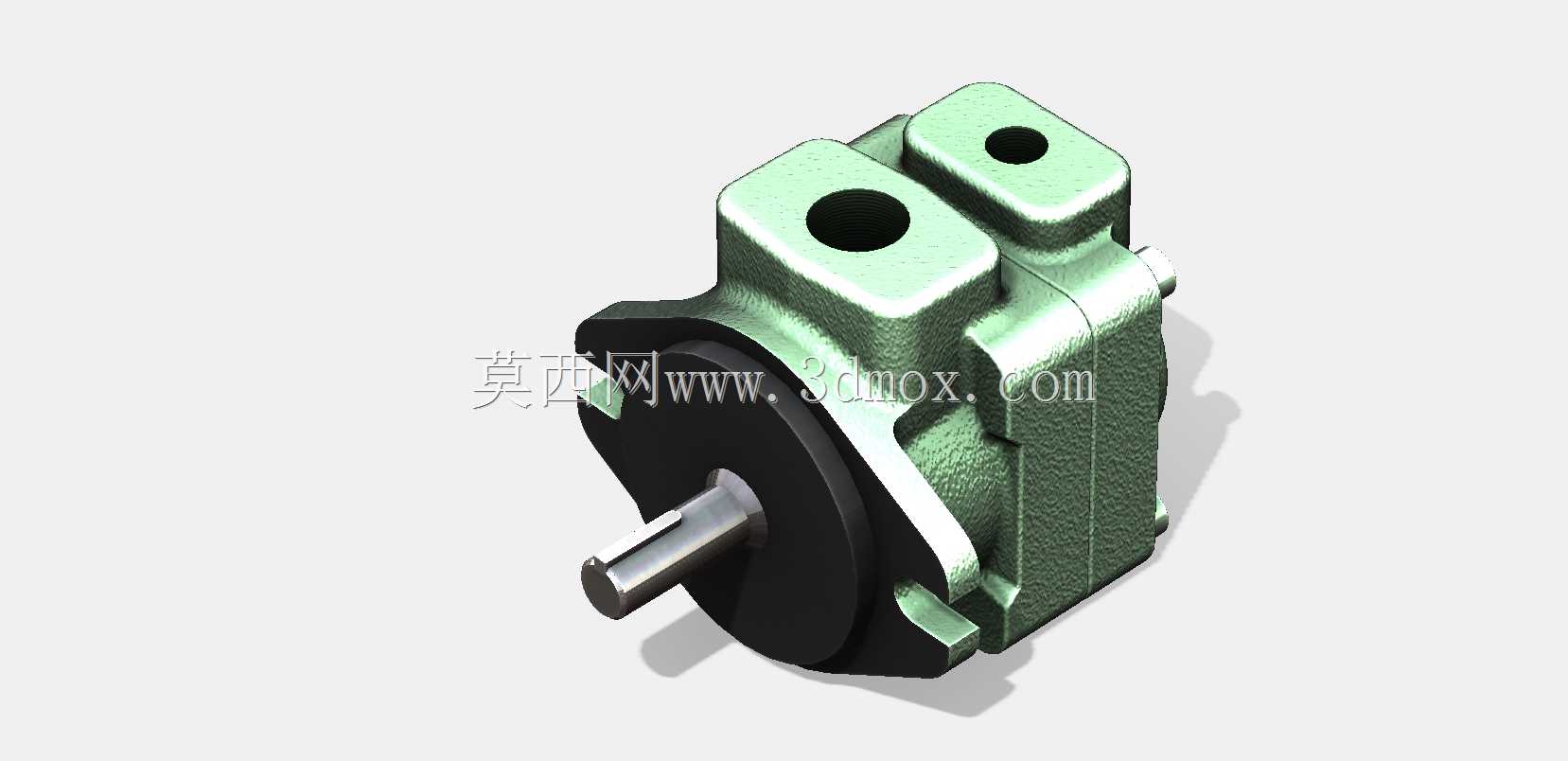

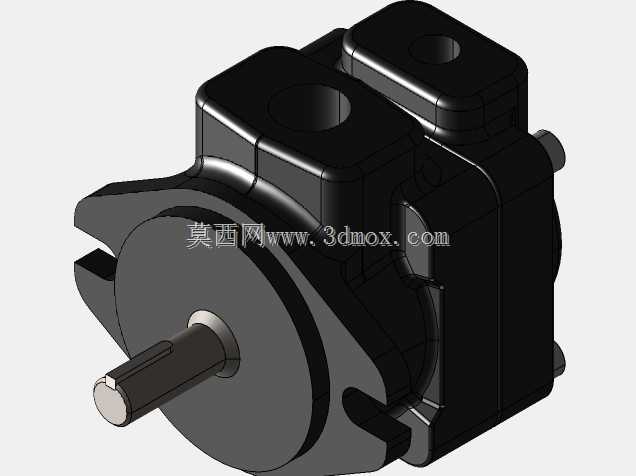

　　从结构设计逻辑来看，这款泵采用了壳体集成进出油口的布局，两个油口直接做在泵体顶部的铸造成型凸台上，油口的端面加工精度直接决定了管路连接后的密封可靠性，不需要额外加装过渡油路块就能直接对接标准液压管路，能减少系统装配时的零件数量，也能降低外接油路带来的泄漏风险。泵体的主体外壳采用铸铁铸造成型后做时效处理，消除铸件内应力避免长期使用后出现壳体变形，内部的定子、转子与叶片组件的配合间隙控制在微米级，既保证叶片在转子槽内可以灵活滑动，又能把高低压腔之间的内泄漏控制在合理范围内，避免容积效率过度下降。

　　输出轴采用伸出于端盖的悬臂式结构，轴伸端的密封件选用耐油橡胶双唇口油封，能同时阻挡外部灰尘进入泵体内部，也能防止泵内的液压油顺着轴向外渗漏，轴与驱动电机的连接推荐采用弹性联轴器对接，不建议用皮带轮或者齿轮直接硬连接，避免径向载荷直接作用在泵的内置轴承上，缩短轴承的使用寿命。安装法兰采用标准法兰安装形式，法兰端面的止口尺寸与通用电机的安装止口完全匹配，安装时只要保证泵轴与电机轴的同轴度误差控制在0.1毫米以内，就能大幅降低运行时的振动与噪音。

　　实际使用中，这款泵的额定转速区间覆盖了常规四级电机、六级电机的输出转速，不需要额外加装减速装置就能直接和电机同轴连接，固定排量的设计意味着泵的输出流量只和驱动转速直接相关，系统调压需要搭配溢流阀做定压控制，适合对流量变化要求不高的定量液压回路。泵的整体重量控制在八公斤左右，单人就能完成安装对位作业，不需要额外设计重型支撑结构，只要在油箱面板或者安装支架上预留对应法兰安装孔位，就能完成固定。

　　建模过程中需要重点关注几个配合面的尺寸公差：首先是定子内曲线的轮廓精度，这直接决定了叶片在伸缩过程中的运动轨迹是否顺畅，会不会出现卡滞或者困油现象；其次是转子槽与叶片的配合间隙，间隙过大会导致内泄漏增加、容积效率下降，间隙过小则会在油温升高后出现叶片卡滞，导致泵输出压力不足甚至无法建压；另外端盖与壳体的结合面平面度需要控制在0.02毫米以内，保证装配后结合面不会出现渗油问题。进出油口的位置设计也做了安装便利性考量，两个油口呈相邻布局，管路走向不会出现交叉干涉，方便现场布管操作。

　　在日常运维层面，这类叶片泵对油液的清洁度要求比齿轮泵稍高，进油端需要加装精度不低于100微米的吸油过滤器，避免油液中的铁屑、杂质进入泵体内部刮伤定子内表面或者叶片边缘，一旦定子内曲面出现拉伤划痕，泵的压力脉动会明显增大，运行噪音也会急剧升高，严重时会直接导致泵无法建立工作压力。泵的内置轴承采用自带润滑的结构，依靠泵内泄漏的液压油就能完成润滑，不需要额外加注润滑脂，日常维护只需要定期更换液压油与滤芯即可，维护成本远低于同压力等级的柱塞泵。
