拼装式木质玩具飞机结构设计

　　这款木质拼装飞机的结构设计，核心面向儿童益智玩具、手工文创教具两大应用场景，既可以作为低龄儿童动手拼搭的益智玩具，也能作为中小学劳动课、手工课的实操教具，帮助使用者理解飞行器的基础结构组成，锻炼空间认知与动手装配能力。从实际用途来看，该产品采用平板裁切的分体式组件设计，所有零件均可通过平面板材激光切割或者线锯裁切完成加工，无需复杂的曲面成型工艺，加工门槛低，适合小批量文创生产或者个人手工制作，装配完成后可作为桌面摆件、儿童玩具使用，无尖锐棱角，木质材料的触感温润，相比塑料玩具更具质感与安全属性。

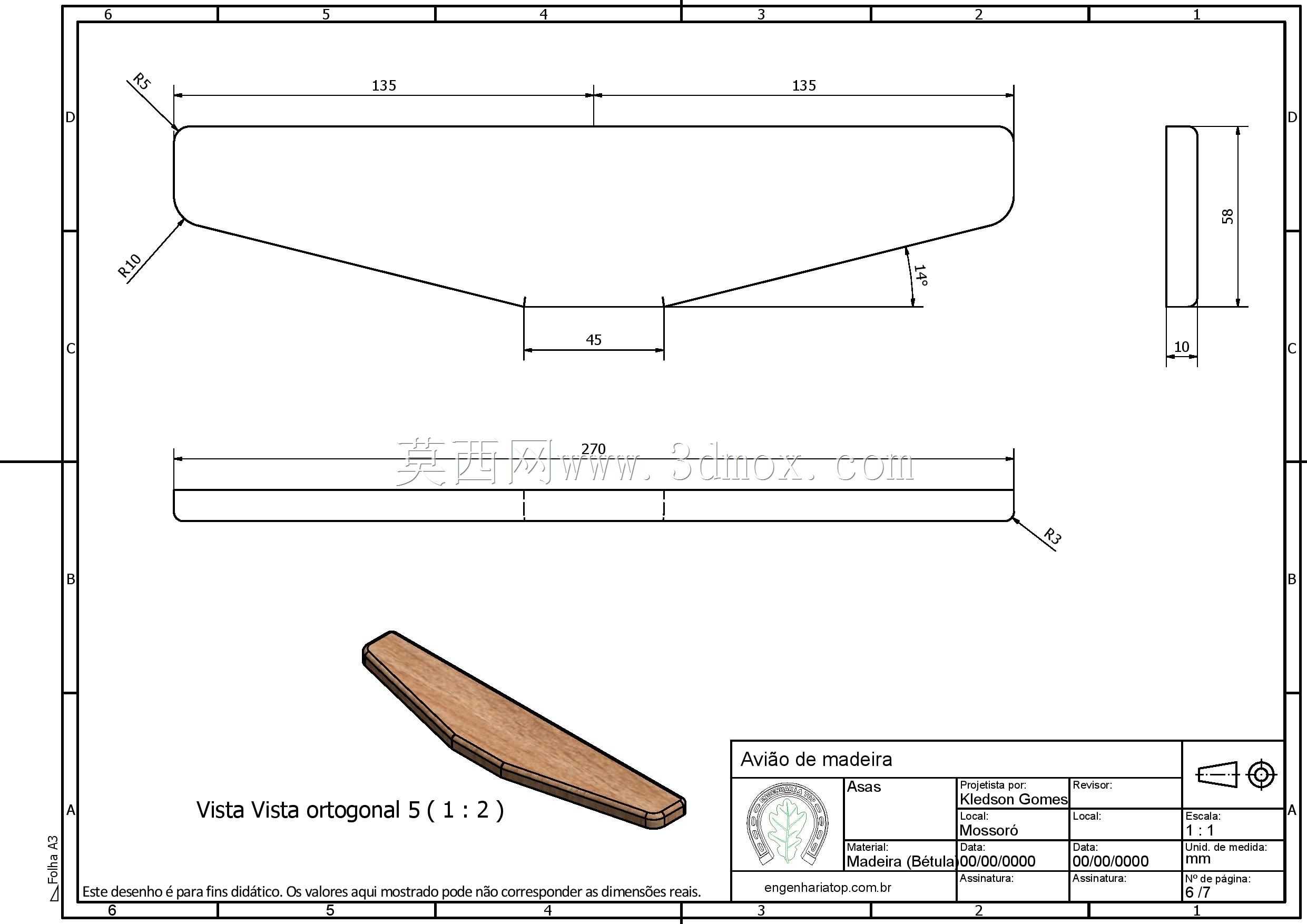

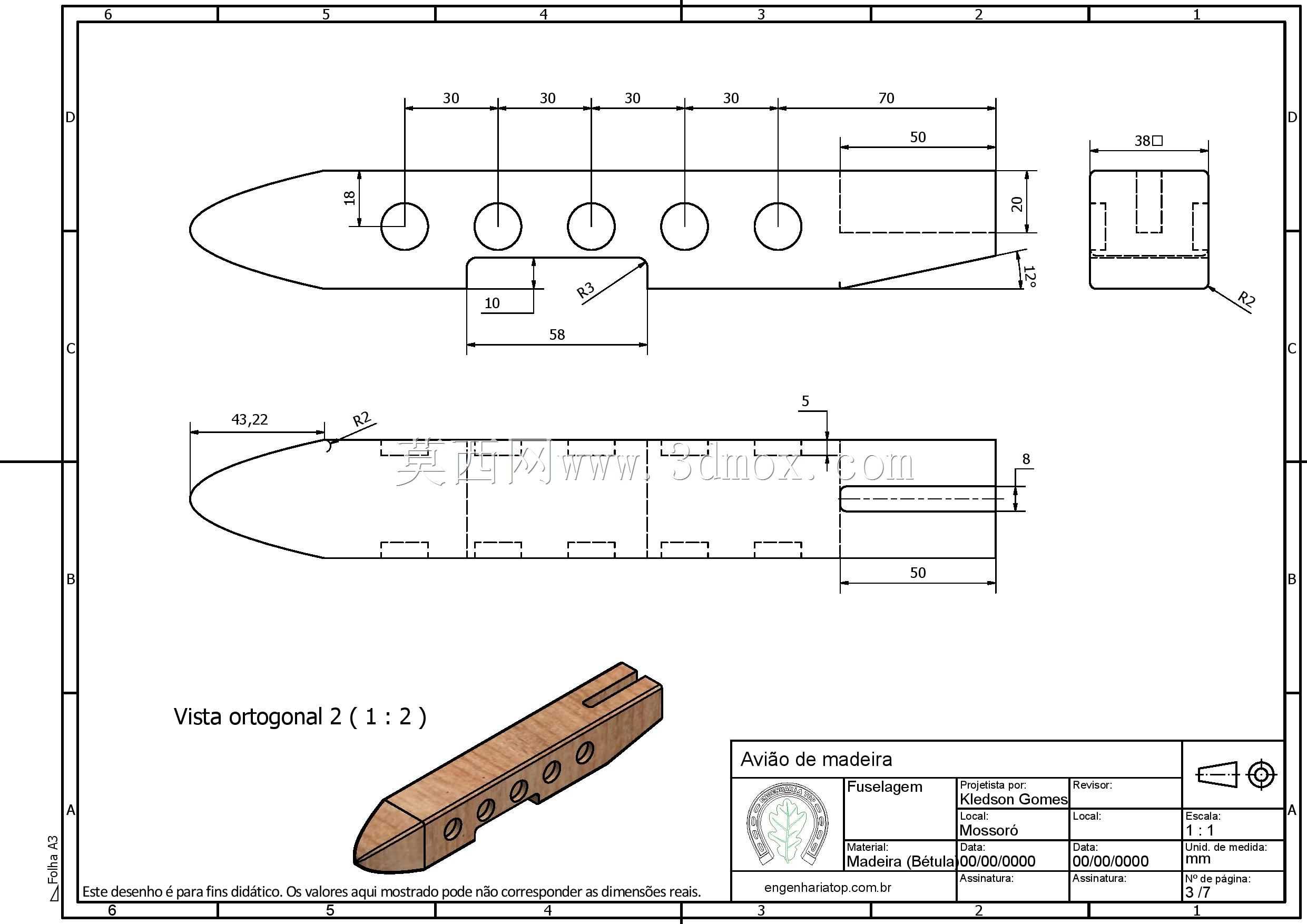

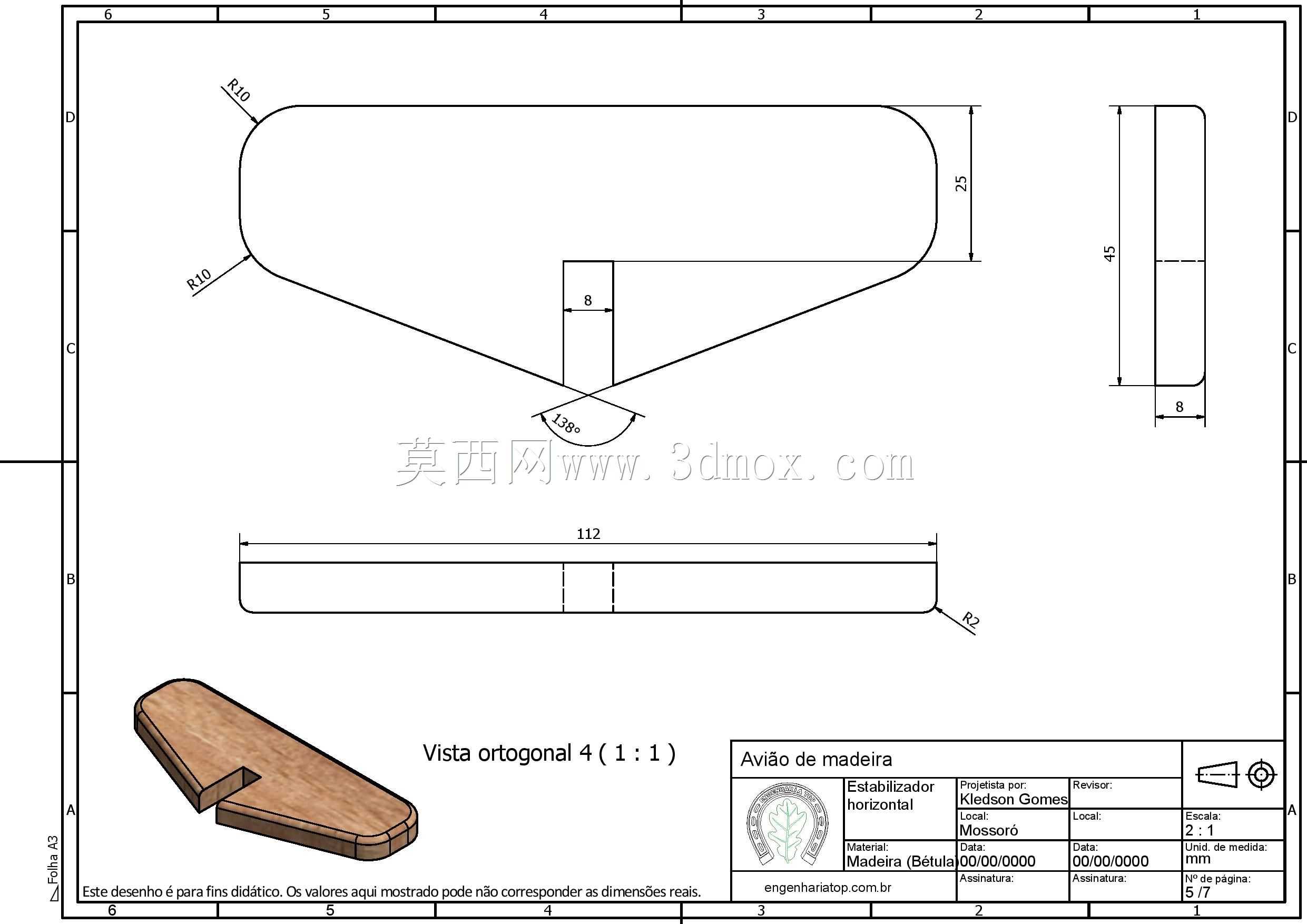

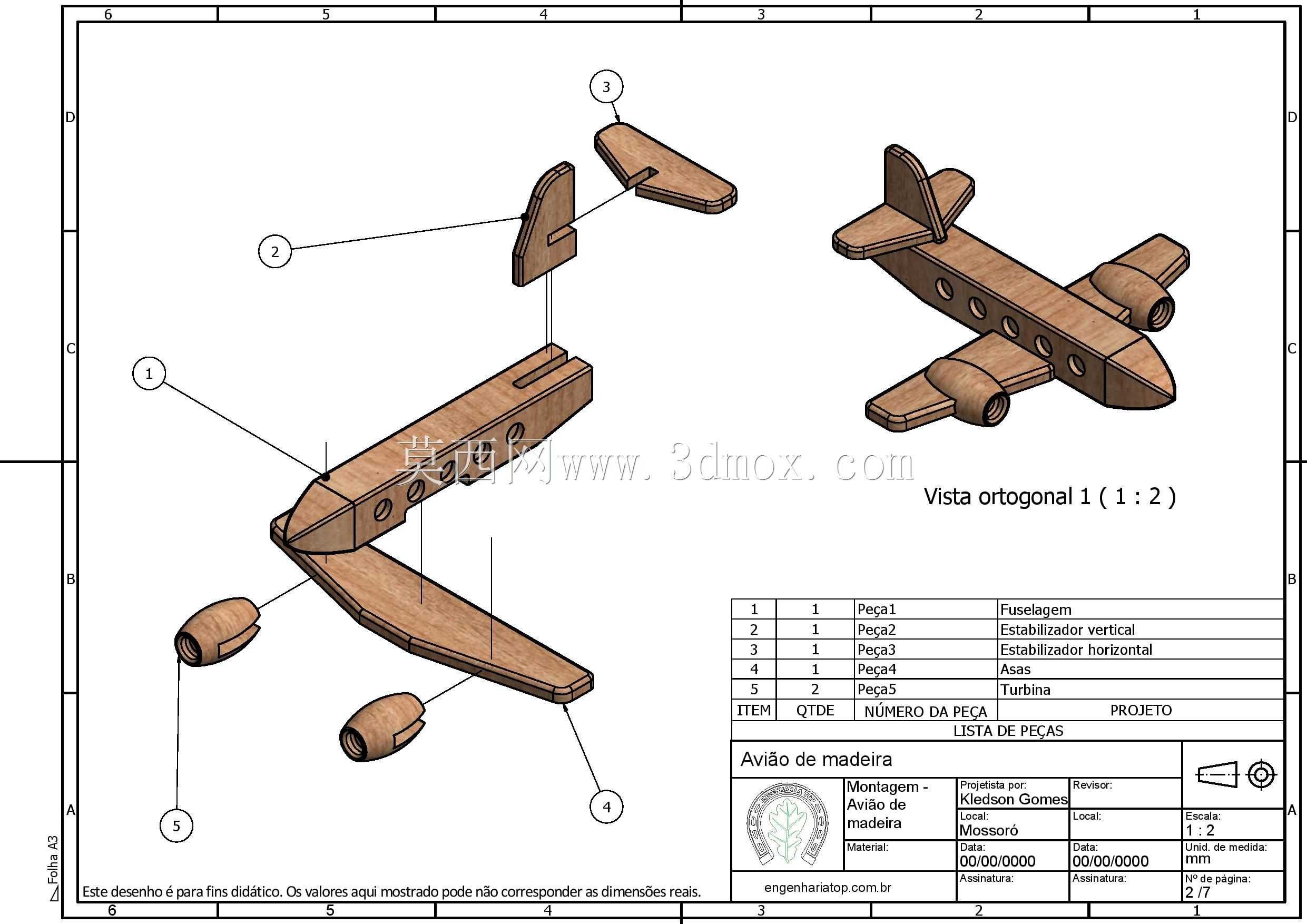

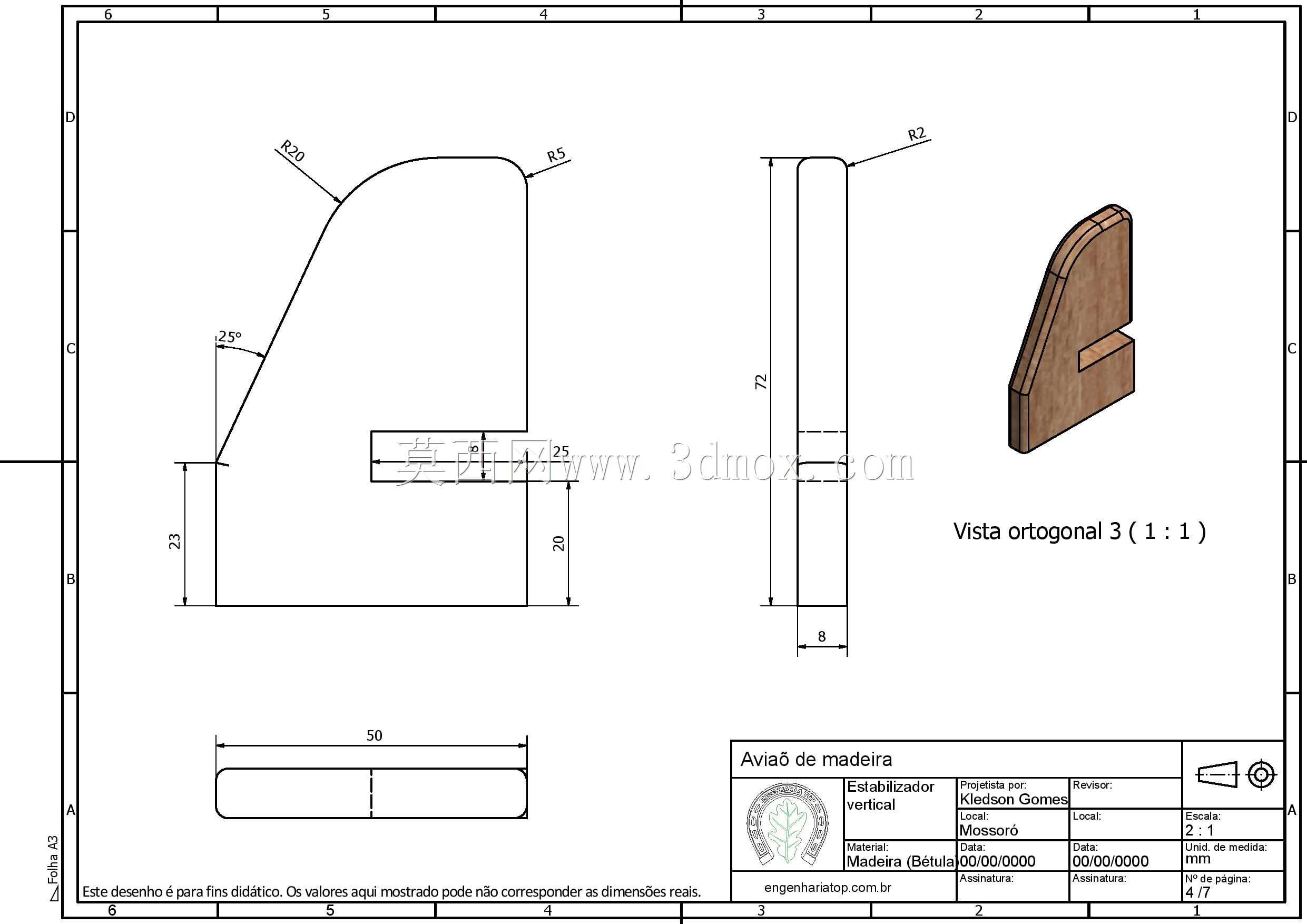

　　从产品功能特性来看，整套组件分为机身、机翼、尾翼、起落架、发动机短舱五个核心模块，每个模块的零件均采用插接式结构设计，零件之间的配合预留了合理的过盈量，装配时无需胶水或者金属紧固件，仅通过零件自身的榫卯插接结构即可完成整体固定，装配完成后结构稳定，正常把玩过程中不会出现松脱散架的问题。机身主体采用流线型轮廓设计，头部做圆弧过渡处理，避免尖锐边角带来的安全隐患，机身侧面预留了圆形舷窗的浮雕结构，还原真实民航客机的外观特征；水平尾翼与垂直尾翼分别插接在机身尾部的对应卡槽内，安装位置做了定位挡边设计，装配时无需额外测量对位，插到底即可达到设计的安装角度，保证尾翼与机身的垂直度、水平度符合气动外形的视觉要求。

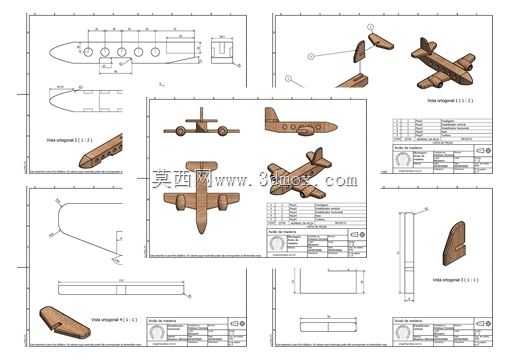

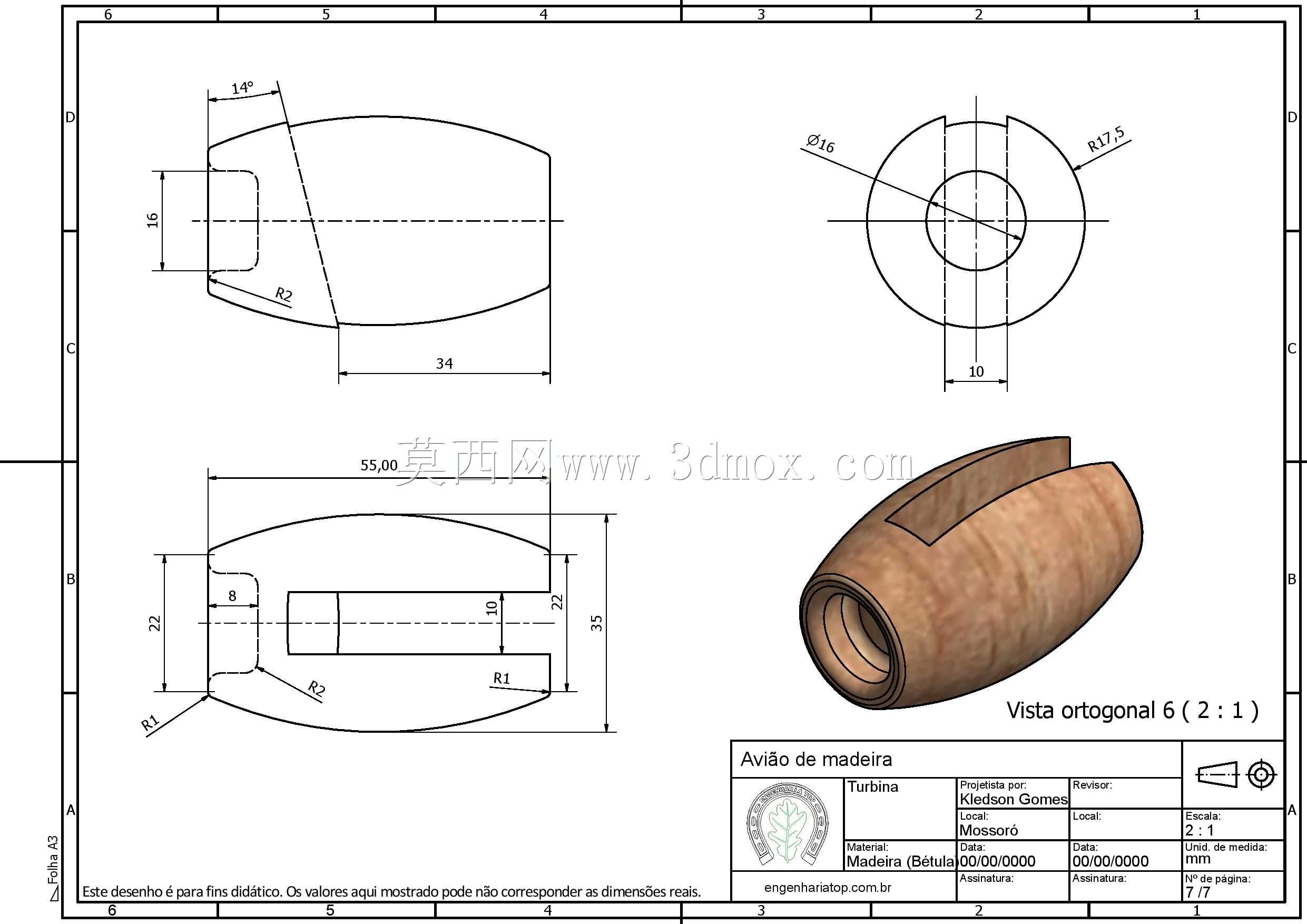

　　设计思路上，整套零件采用共面排版的布局方式，所有零件的最大外轮廓均控制在统一幅面的板材范围内，加工时仅需一块标准尺寸的木板即可完成全部零件的裁切，最大化提升板材利用率，减少边角料的浪费。每个插接配合的榫头位置都做了导入倒角设计，降低装配时的对准难度，即使是低龄儿童也能在简单引导下完成全部装配流程；零件的所有外露边缘都做了R0.5以上的圆角处理，避免裁切后的木边毛刺划伤使用者，符合儿童玩具的安全设计规范。起落架部分采用横向贯穿机身的插接结构，两个机轮分别固定在起落架轴的两端，机轮与轴之间预留了转动间隙，装配完成后机轮可以自由转动，模拟真实飞机的滑行功能，提升玩具的把玩趣味性。发动机短舱采用对称式设计，分别插接在左右机翼的对应安装位，每个短舱的外形都做了流线型收窄处理，还原涡桨发动机的外观特征，同时短舱与机翼的插接位置做了防呆设计，左右零件无法互换安装，避免装配时出现方向错误的问题。

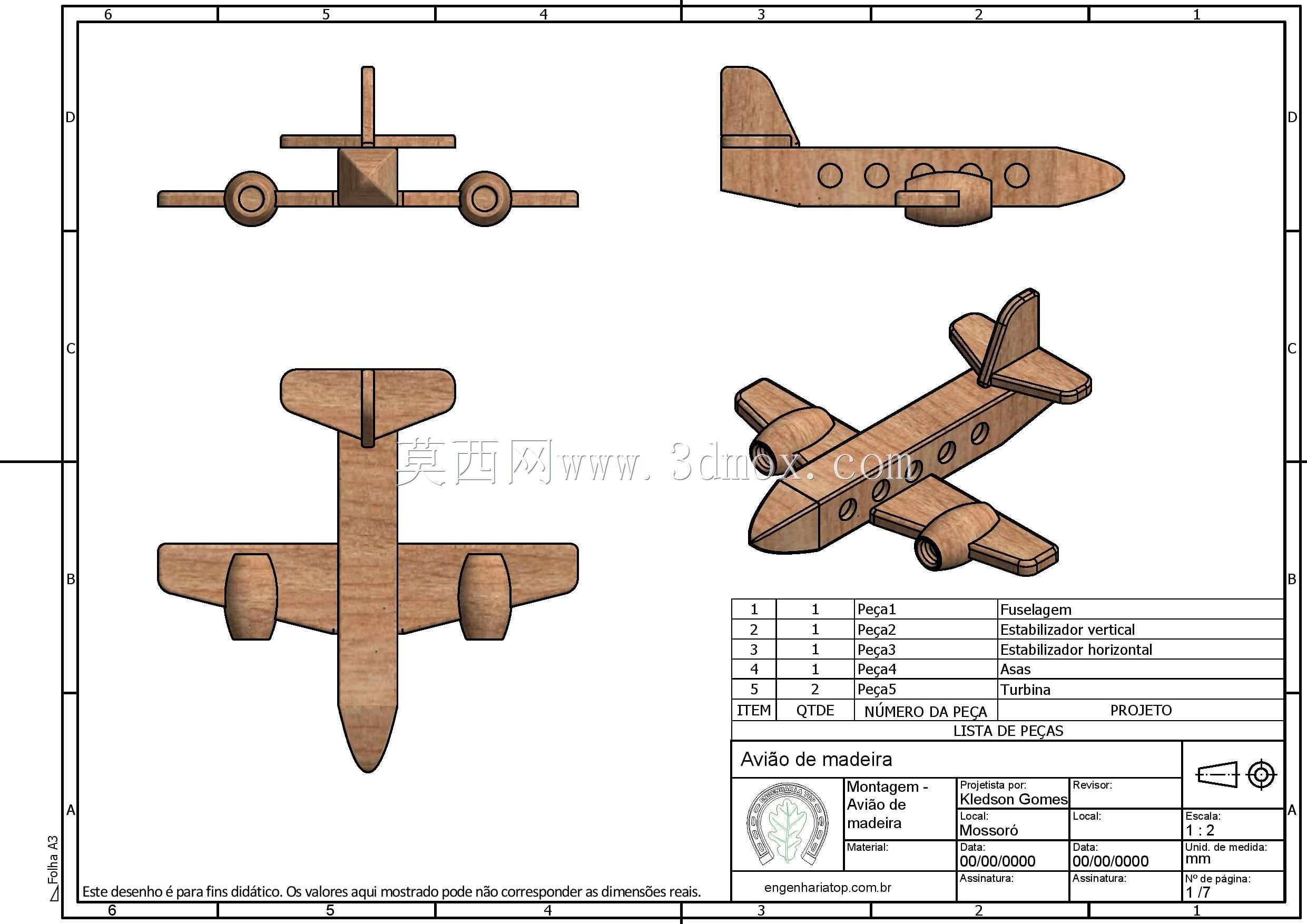

　　从外形尺寸与安装边界来看，整套零件排版后适配300mm×200mm幅面的标准板材，裁切完成后单个零件的最大厚度与板材厚度一致，常规选用5mm厚度的椴木层板或者松木板材即可满足强度要求；装配完成后的整机长度约180mm，翼展约200mm，整机高度约70mm，整体尺寸小巧，适合手持把玩或者桌面摆放，不会占用过多空间。各零件的插接深度统一设计为8mm，保证足够的结合强度，同时不会因为插接过深导致零件装配时出现开裂问题；所有卡槽的宽度与板材厚度的公差配合控制在±0.1mm范围内，既保证装配时的顺畅度，又能避免配合过松导致的结构松动。零件排版时各零件之间预留了2mm的裁切间隙，适配激光切割的刀缝宽度，避免裁切后零件之间出现粘连，减少后续的修边工作量。整套结构没有复杂的曲面造型，所有零件的轮廓均为平面二维图形，加工时无需三维铣削设备，仅需平面切割设备即可完成全部加工工序，加工成本低，生产效率高，适合批量推广生产。
