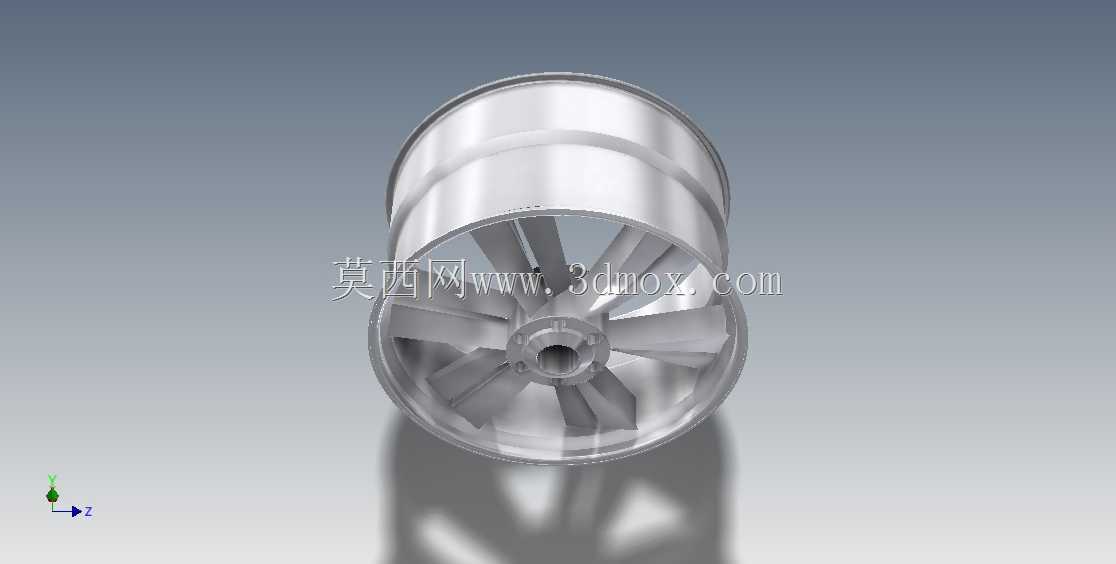

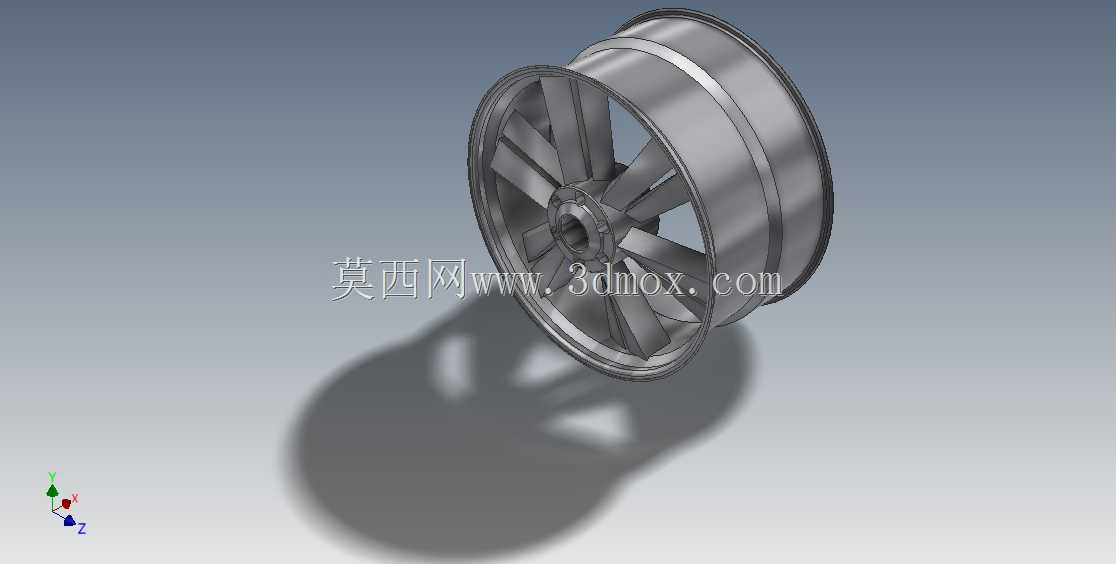

这款轮毂结构的设计,最初是面向小型非道路行走设备的行走轮需求展开的,区别于常规乘用车辆的分体式轮毂结构,该设计采用轮辋与轮辐一体化的成型思路,核心是为了降低小批量生产环节的装配工序,同时提升轮体整体的抗扭转性能,适配低速高负载的作业场景。从实际应用场景来看,这类轮体结构可适配厂区内的短途转运台车、小型园林作业机械、非道路场地的巡检设备行走端,这类场景的共性是轮体不需要承受高速行驶带来的高频动载荷,但需要应对不平整路面带来的径向冲击,同时对轮体的径向跳动公差有基础要求,避免行走过程中出现过度颠簸影响设备上搭载的作业模块精度。

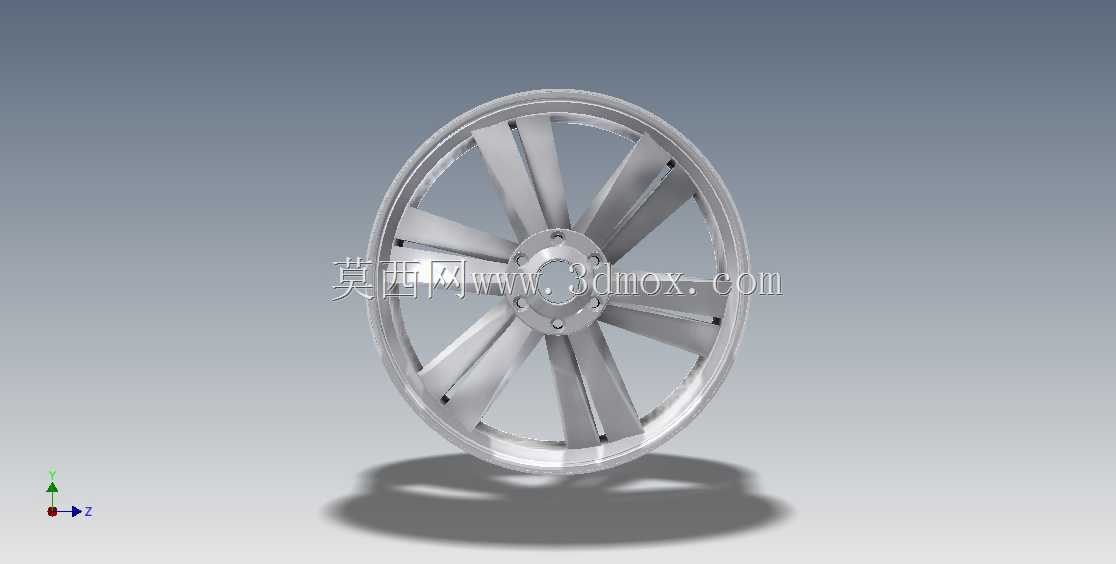

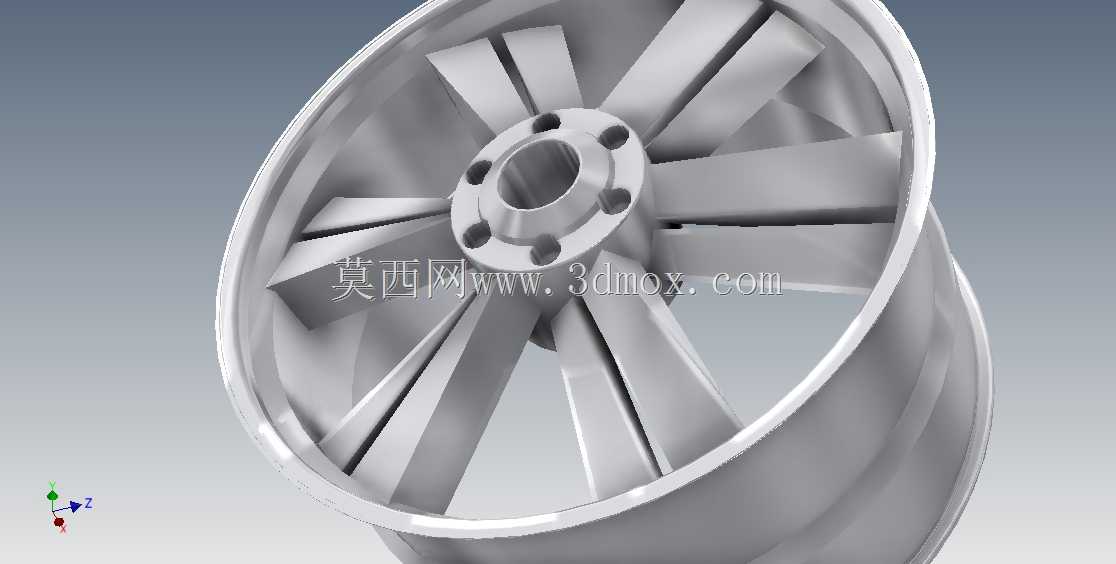

从功能特性上看,该轮体的轮辐采用等距分布的七组辐条结构,辐条截面采用变厚度设计,靠近中心安装座的位置厚度更大,向轮辋方向逐步平滑过渡,这种设计一方面可以在保证辐条结构强度的前提下减少整体材料用量,降低轮体自重,另一方面可以让轮体受到径向冲击时,应力沿着辐条的变截面路径均匀传导,避免在辐条与安装座、辐条与轮辋的连接位置出现应力集中,降低长期交变载荷下的结构疲劳风险。中心安装位置采用带定位止口的轴孔设计,轴孔周边预留了均匀分布的螺栓安装位,可直接与驱动轴或者从动轮轴的连接法兰对接,止口的配合公差选用基孔制过渡配合,保证安装后轮体的同轴度,减少转动过程中的偏摆。轮辋部分采用等直径的直筒结构,轮辋的内外边缘做了圆弧翻边处理,既可以避免轮胎安装时被锐边割伤,也能在轮胎充气后提供足够的轴向限位,防止轮胎在承受侧向力的时候出现脱圈问题。
设计过程中,首先确定的是轮体的安装边界条件:中心轴孔的直径根据适配的轮轴输出端尺寸确定,安装螺栓的分布圆直径要匹配现有连接法兰的孔位,避免额外加工转接件;轮辋的内径尺寸对应所选充气轮胎或者实心轮胎的胎圈直径,轮辋的宽度要匹配轮胎的断面宽度,保证轮胎安装后胎侧的变形空间在合理范围内。整体轮体的外形尺寸控制上,轮辐的外倾角度经过反复调整,既保证辐条有足够的支撑角度分散载荷,也避免辐条突出轮辋端面,防止设备行走过程中辐条与周边的护板、制动部件发生运动干涉。轮体的中心安装座端面做了凸台设计,安装时凸台端面与轴法兰端面贴合,保证连接面的接触面积足够,螺栓锁紧后不会出现连接松动。
在结构细节处理上,所有的棱边位置都做了圆角过渡,尤其是辐条与轮辋、辐条与中心座的连接位置,圆角半径根据相邻壁面的厚度按比例设置,避免铸造或者机加工过程中出现应力集中,也减少后续表面处理的工序难度。轮辋的内壁做了微幅的粗糙度处理,增加与轮胎胎圈之间的摩擦力,避免大扭矩输出时轮胎与轮辋之间出现相对滑转。从安装适配性来看,该轮体既可以作为驱动轮使用,配合带键槽的中心轴孔传递扭矩,也可以作为从动轮使用,将中心轴孔加装轴承衬套后适配固定心轴,满足不同设备的行走机构布局需求。针对不同的负载需求,还可以在不改变整体安装尺寸的前提下,调整辐条的厚度以及轮辋的壁厚,适配从轻载巡检设备到中载转运台车的不同负载等级,不需要重新设计连接接口,提升了结构的通用化程度。
