轻量化树叶形冰格注塑成型结构设计

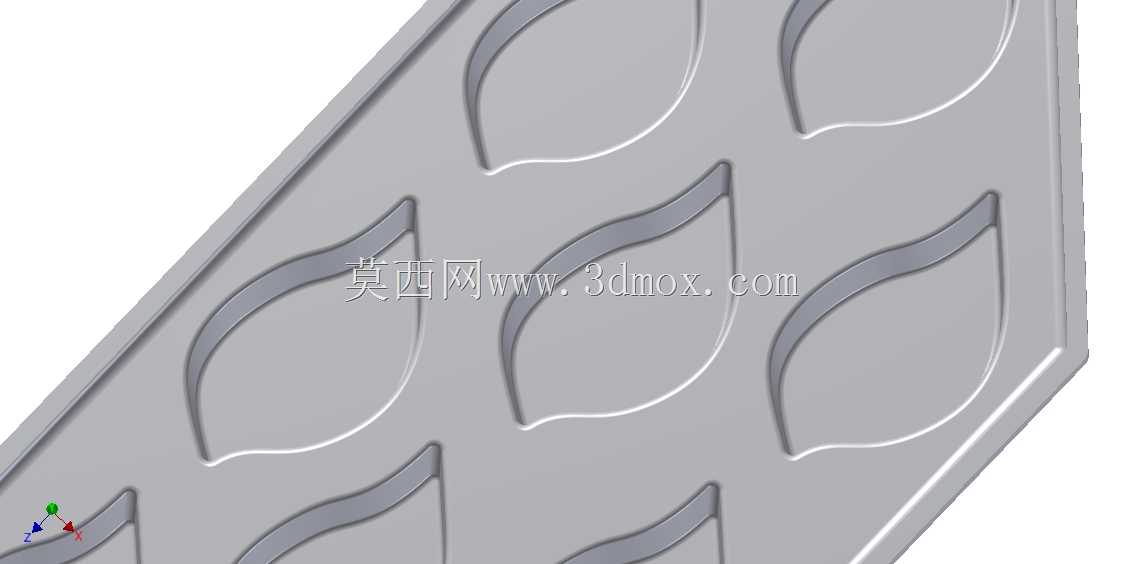

　　这款树叶造型的冰格塑件，整体采用食品接触级热塑性塑料一体注塑成型，单组成品净重仅31克，主打家用饮品制作、轻食摆盘的日常使用场景，也可适配小型甜品店、咖啡吧台的批量制冰需求，能同时制作六枚轮廓贴合自然树叶形态的冰块，成型后的冰块边缘带有模拟叶脉的浅凹槽，放入饮品中融化速度均匀，不会因棱角过快消融稀释饮品口感。从结构设计逻辑来看，整个冰格的型腔排布采用斜向等距阵列，相邻型腔之间的连接筋宽度控制在2.5毫米，既保证了塑件脱模时的整体刚性，避免顶出过程中型腔边缘发生翘曲变形，又尽可能压缩了非功能区域的材料用量，这也是成品能做到极低重量的核心原因。每个树叶型腔的深度统一为18毫米，型腔内壁做了0.8度的脱模斜度，表面抛光至镜面级别，

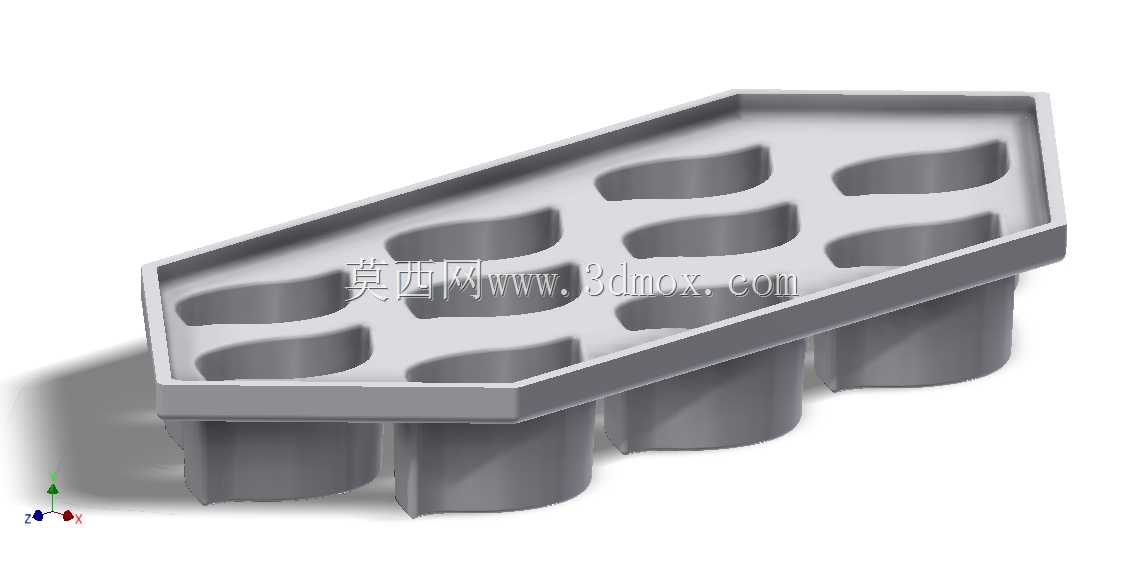

　　不需要额外喷涂脱模剂就能顺利完成冰块脱出，日常使用时手指轻按型腔背面即可完整顶出冰块，不会出现冰块断裂残留在格内的情况。冰格的外边缘做了3毫米宽度的翻边结构，翻边厚度1.2毫米，使用时可以平稳搭放在冰箱冷冻层的搁架上，也能适配多数家用制冰盒的配套外框，不会因为冷冻过程中塑料轻微收缩出现移位滑落的问题。考虑到冷冻环境下塑料会出现低温脆化的特性，设计时在型腔与连接筋的过渡位置全部做了R1.5的圆角过渡，避免应力集中导致的开裂问题，经过-20℃环境下的反复冻融测试，整组冰格经过五百次以上的冻融循环不会出现裂纹、形变，型腔尺寸偏差控制在0.1毫米以内，成型冰块的形态一致性稳定。在注塑工艺适配层面，整个塑件的壁厚均匀控制在1毫米，

　　没有出现壁厚突变的结构，进胶点设置在冰格侧边的翻边位置，采用侧浇口进胶，浇口残留痕迹控制在0.3毫米以内，不会影响冰格的平整放置，冷却水路排布对应每个型腔的背面，保证注塑过程中每个型腔的冷却速率一致，减少成型后的收缩变形量。日常使用过程中，这款冰格除了制作纯水冰块，也可以用来灌注果冻、手工巧克力、辅食泥等需要低温定型的食材，树叶形的成型件可以直接作为餐盘点缀，不需要额外修型。和传统方形冰格相比，这种仿生造型的冰格在相同投影面积下，单块冰块的表面积提升了约17%，和饮品接触时的降温效率更高，同时不规则的边缘在玻璃杯中不会出现卡滞，倾倒饮品时冰块可以随液体顺畅流出，不会出现方形冰块卡在杯口的问题。设计过程中也充分考虑了堆叠收纳的需求，

　　冰格背面对应每个型腔的位置做了1毫米深度的定位凹槽，多组冰格堆叠时上层的型腔凸起可以嵌入下层的定位槽内，堆叠偏移量控制在1毫米以内，竖直叠放五组也不会出现滑落，能有效节省冰箱冷冻层的储物空间。塑件表面没有多余的装饰纹路，除了型腔内部模拟叶脉的浅凹槽，其余平面均为光面，日常清洗时不容易残留污渍，水流冲洗即可清洁到位，不会出现污垢藏在缝隙中发霉的问题。
