桁架结构休闲圆桌椅组合三维设计

　　这套采用桁架杆搭建支撑结构的休闲圆桌椅组合，主要面向户外休闲区、餐饮外摆区、园区休息区、家庭露台等场景使用，整套组合包含1张圆形主桌与4张配套圆凳，所有支撑构件均采用桁架式杆系结构设计，在控制整体耗材用量的前提下，保证了足够的结构强度与抗形变能力，适配日常放置物品、人员就坐的常规载荷需求。

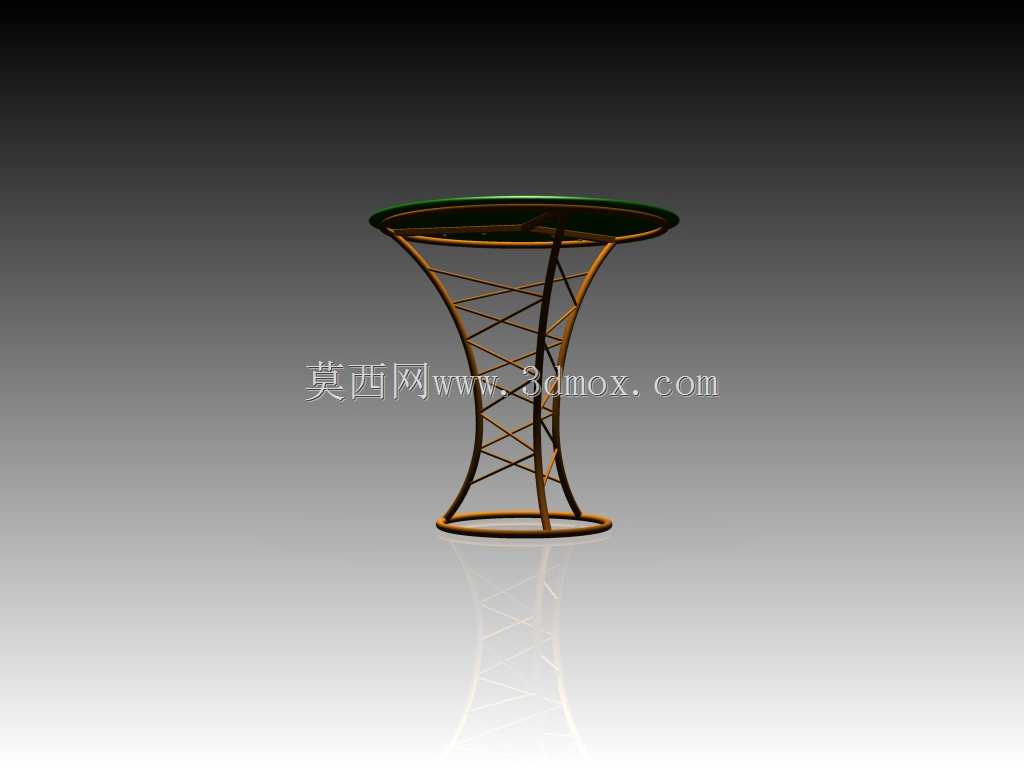

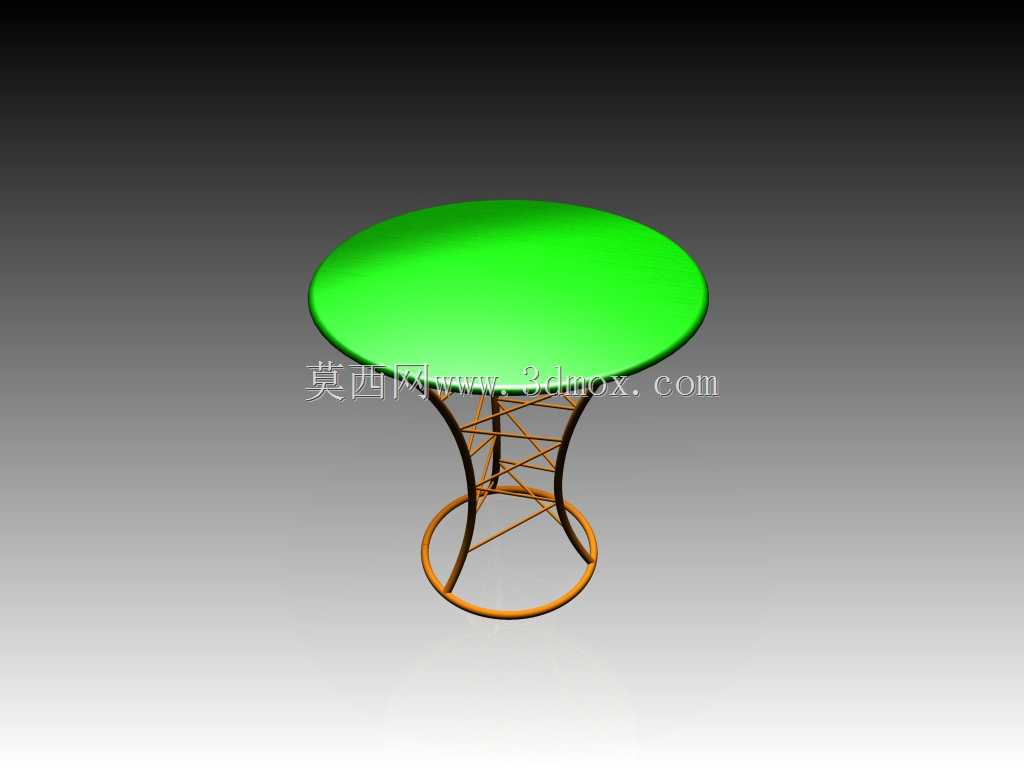

　　从结构设计逻辑来看，整套桌椅的支撑部分没有采用整块板材弯折或者单根粗管材承重的方案，而是用多根细金属杆通过空间排布组成桁架受力体系，桌面与凳面均采用圆形平整面板，边缘做圆弧过渡处理，避免尖锐棱角造成磕碰。主桌的支撑结构以中心环形底框为基础，向上延伸出多根弯曲主支撑杆，主杆之间通过交叉斜杆组成稳定的三角受力单元，斜杆与主杆的连接节点均做顺滑过渡，没有突兀的焊接凸起，既保证力的传递路径顺畅，也兼顾了外观的整体性。配套圆凳的支撑结构与主桌设计逻辑统一，底部采用双层环形圈作为落地支撑，增大与地面的接触面积，降低单位面积压强，避免在软质地面放置时出现下陷问题，凳腿主杆同样搭配交叉斜杆组成桁架结构，即使人员偏坐凳面边缘，也能通过斜杆的拉压作用分散载荷，不会出现侧翻或者杆件变形的问题。

　　在安装边界与尺寸适配方面，主桌的桌面直径控制在800mm左右，桌面离地高度为750mm，符合成年人就坐时的肘部放置高度需求，底部支撑环的最大直径为700mm，小于桌面直径，人员就坐时腿部不会被底部支撑结构磕碰，预留了足够的腿部活动空间。配套圆凳的凳面直径为300mm，凳面离地高度为450mm，与主桌高度差符合人体工程学的就坐适配要求，凳体底部支撑环最大直径为350mm，略大于凳面直径，进一步提升放置稳定性，四把凳子在不使用时可以完全推入主桌的底部空间，收纳状态下整套组合的占地直径仅为800mm，能够有效节省闲置状态的存放空间，适配小面积露台、狭窄外摆区的空间限制。

　　从实际使用的功能特性来看，桁架式的杆系支撑结构相比实心支撑结构重量更轻，单人即可完成整套桌椅的挪动与位置调整，同时开放的杆系结构不容易积灰积水，在户外使用时雨水可以直接从杆件间隙流下，不会出现支撑部位积水锈蚀的问题，日常清洁时仅需擦拭面板表面即可，维护难度极低。结构设计过程中，所有杆件的连接节点均经过受力校核，在常规150kg的桌面均布载荷、100kg的单凳集中载荷下，杆件的最大形变位移控制在0.5mm以内，不会出现明显的晃动感，交叉斜杆的排布角度经过优化，既不会出现杆件过密导致的视觉笨重感，也不会因为杆件过疏导致结构刚性不足，整体视觉效果轻盈通透，适配现代简约、工业风等多种空间装修风格。

　　在细节处理上，所有杆件的端部均做圆弧封边处理，没有外露的尖锐切口，落地支撑环的底部预留有防滑垫安装槽，可以加装橡胶防滑垫，既可以避免金属构件直接摩擦地面造成地坪划伤，也能增大与地面的摩擦力，在光滑瓷砖地面放置时也不会出现滑动移位的问题。桌面与凳面和支撑结构的连接采用隐藏式固定件，固定点位均匀分布在面板底部的支撑环上，面板表面没有外露的螺丝头，保证接触面的平整性，放置水杯、餐盘等物品时不会出现被凸起硌到的情况。整套结构的杆件规格统一，生产过程中可以实现杆件的批量裁切与焊接组装，不需要定制特殊规格的型材，能够有效控制生产制造成本，同时统一的杆件规格也方便后期的维护更换，单根杆件出现损坏时可以直接替换同规格杆件，不需要整体报废。
