49米高桁架式高压输电铁塔结构模型

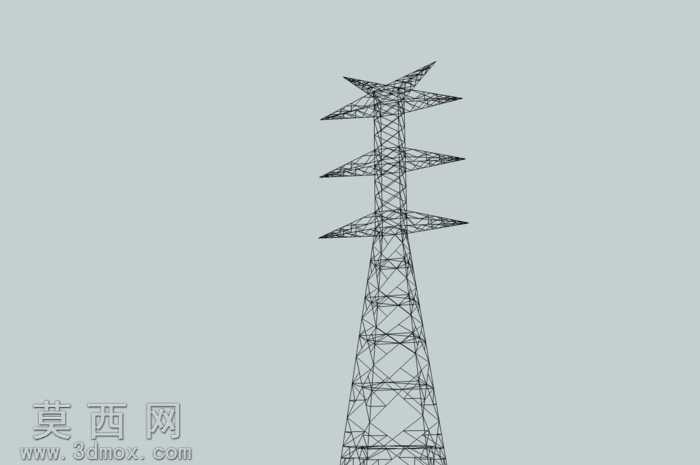

本模型为49米高桁架式高压输电铁塔三维结构模型，采用线框边缘化建模方式还原真实输电铁塔的构造特征，整体建模过程严格遵循高压输电铁塔的实际结构逻辑搭建。建模阶段以空间桁架体系为核心结构逻辑，将整塔划分为塔腿、塔身、塔头、横担四个功能区段，逐段构建空间杆件体系：塔腿部分采用外扩式斜撑结构，通过多组交叉斜杆与主弦杆连接，形成稳定的底部支撑结构，保证塔体底部的抗倾覆承载能力；塔身部分沿高度方向采用渐变收分的截面设计，每一层节间均布置交叉腹杆，主弦杆沿高度方向连续贯通，腹杆与主弦杆的连接节点完全还原真实铁塔的节点构造，所有杆件均采用等边角钢的截面特征进行建模，精准还原格构式钢架的通透结构特质；塔头部分设置三层横担结构，每层横担向外悬挑延伸，横担自身同样采用桁架式构造，通过斜向拉杆与塔身主弦杆连接，形成用于挂载高压输电线的支撑结构，横担端部预留了绝缘子串的挂载点位，还原输电塔的实际功能布局。模型采用仅显示结构边缘的渲染表现方式，清晰呈现每一根杆件的空间走向与连接关系，无多余实体面遮挡内部结构，能够直观展现格构式塔架的力学传递逻辑：竖向荷载通过主弦杆逐层向下传递至塔腿基础，水平风荷载与导线张力通过交叉腹杆分解为杆件轴力，最终传递至底部基础。材质设定上以钢结构哑光金属质感为基础，通过边缘线强化突出杆件的轮廓特征，让整体结构的层级关系更加清晰，便于观察塔体的空间构造。设计过程中充分考虑了高耸桁架结构的受力合理性，所有杆件的布置均符合输电铁塔的设计规范，节间长度、横担悬挑长度、塔身收分比例均参考实际49米高输电塔的常规参数设定，没有出现结构逻辑矛盾的构造，完整还原了高压输电铁塔作为电力输送核心支撑设施的结构特征，可用于电力设施结构展示、桁架结构力学教学演示、输电场景三维可视化搭建等场景，能够清晰展现格构式高耸钢结构的构造特点与受力逻辑。
