带加强筋焊接式法兰安装支座结构

项目分类:通用机械零部件 发布时间:2021-12-29 ID:480603
  • 带加强筋焊接式法兰安装支座结构
  • 带加强筋焊接式法兰安装支座结构
  • 带加强筋焊接式法兰安装支座结构
  • 带加强筋焊接式法兰安装支座结构
  • 带加强筋焊接式法兰安装支座结构

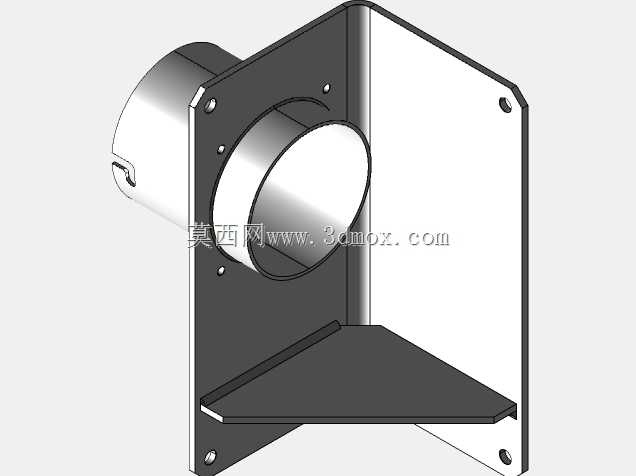

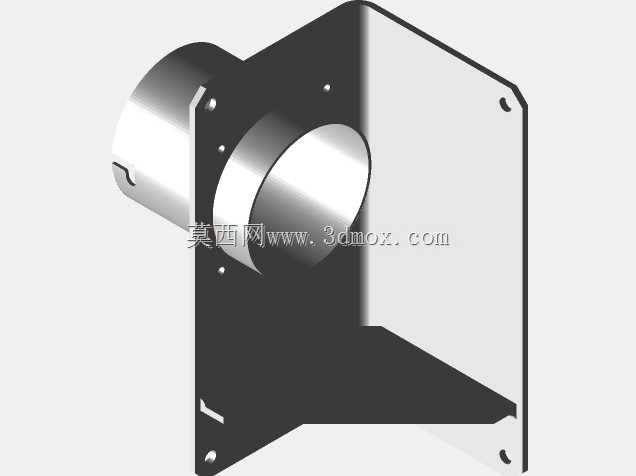

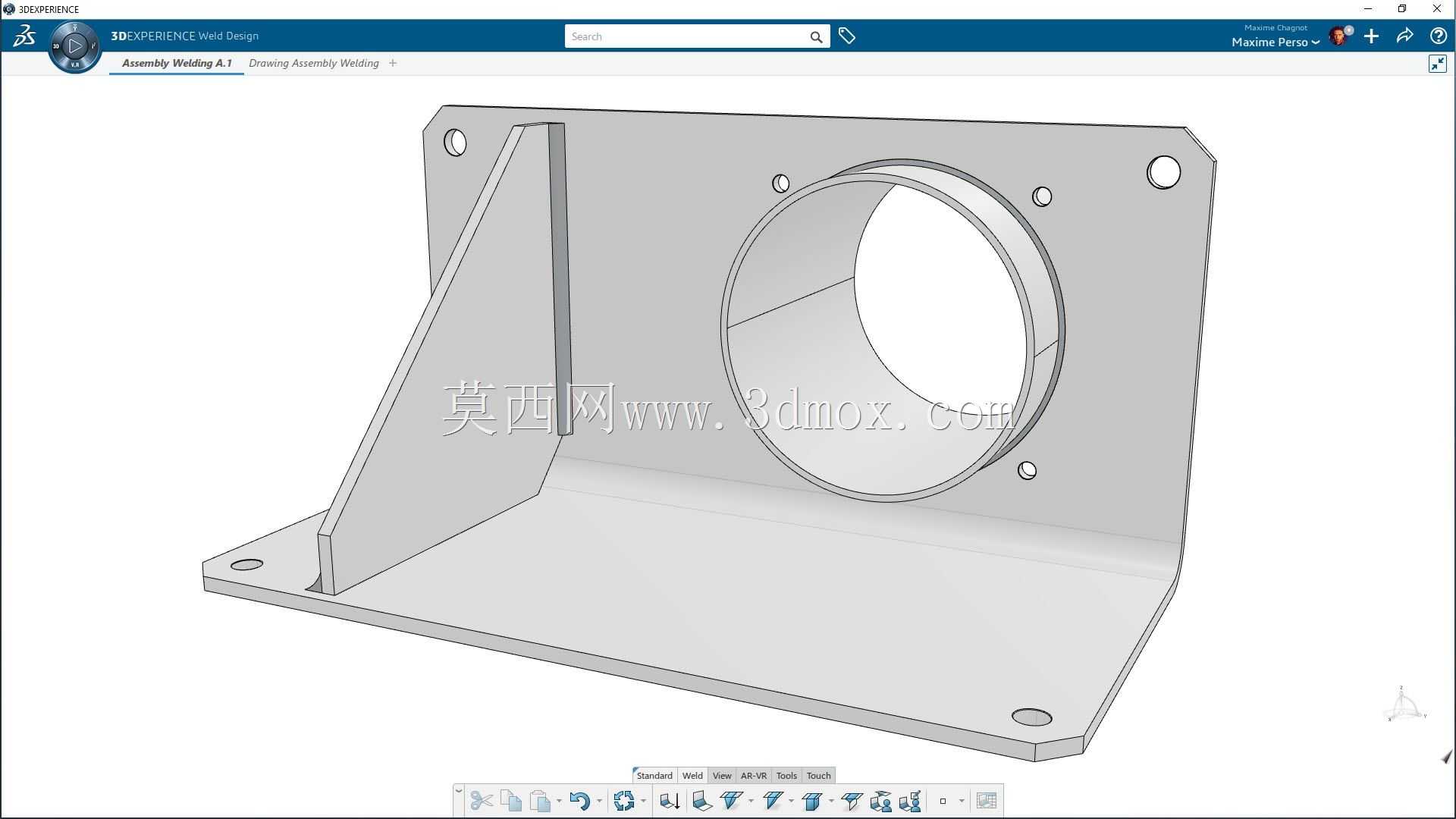

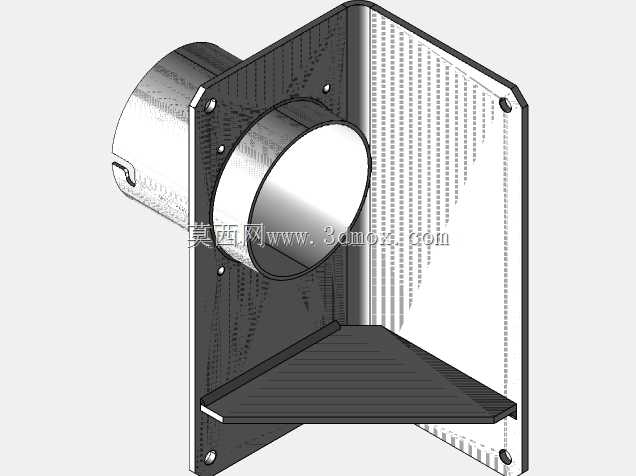

  这类带加强筋的焊接法兰支座,常见于等离子焊接生产线的工位布局中,主要用来承托焊炬调节机构、送丝管路转接件或是气路连通组件,在自动化焊接工位的侧装布局里使用率很高。从结构本身来看,整体采用L型折弯基板作为承载基础,垂直立板上加工的带翻边圆孔是核心安装位,翻边结构能有效提升孔位的刚性,避免安装外接筒体、导向套类零件时出现孔口变形,立板上四个沿圆周分布的安装孔,用来穿设螺栓固定外接的法兰类连接件,孔位的位置度公差需要控制在0.1mm以内,才能保证外接组件的同轴度,避免焊炬送丝或是气路流通出现偏斜。水平底板上分布的三个安装孔,是整个支座与设备机架、工位台面的连接点位,孔位采用沉孔设计,安装后螺栓头不会突出底板平面,保证支座安装后与安装面完全贴合,不会出现局部翘曲的问题。

  设计时在立板与底板的直角连接处设置了三角形加强筋,这处结构是整个支座的受力核心,焊接作业时外接组件会产生持续的微幅振动,同时焊炬调节时会产生侧向倾覆力矩,加强筋与立板、底板采用满焊连接,能有效分散立板承受的侧向载荷,避免长期使用后立板与底板的焊接位置出现开裂、变形,相比无筋的L型折弯支座,抗倾覆能力能提升60%以上,完全能覆盖焊接工位常见的载荷工况。整个支座的所有焊接位置都做了焊后去应力处理,避免焊接残余应力导致零件后期出现变形,影响安装精度。

  从安装边界来看,水平底板的长宽尺寸适配常见的铝型材机架安装间距,底板厚度选择时充分考虑了安装后的整体刚性,不会因为底板过薄导致安装后出现下挠;立板的高度刚好匹配焊炬与工件的常规作业高度差,不需要额外加装垫高块就能满足工位的高度要求,立板上的法兰安装孔中心到底板安装面的高度尺寸公差控制在±0.05mm,能保证外接组件安装后中心高与设计值一致,减少后期调试的对中工作量。翻边圆孔的内径尺寸适配常见的焊炬外套筒、气路转接套的外径,安装时可以直接将外接件插入孔内,通过圆周的螺栓锁紧固定,不需要额外加工转接法兰,能大幅缩短工位的装配周期。

  实际应用中,这类支座除了等离子焊接工位,也可以用在氩弧焊、气保焊的自动化生产线工位上,用来安装焊枪夹持机构、焊缝跟踪传感器支架或是保护气路的转接座,因为整体采用焊接结构,相比铸件支座生产周期更短,针对不同工位的尺寸需求可以快速调整板材厚度、筋板尺寸和孔位布局,不需要开模就能快速生产适配,小批量定制的成本优势非常明显。设计时所有板材的下料都采用激光切割,保证孔位和外形的尺寸精度,折弯工序控制L型板的垂直度在0.08mm以内,焊接时采用工装定位,保证立板与底板的垂直度、加强筋的位置精度,焊后对安装面做铣削加工,保证平面度满足安装要求,所有安装孔的孔口都做了倒角处理,避免安装时螺栓刮伤螺纹或是零件表面。在日常维护中,只需要定期检查焊接位置是否有裂纹、安装螺栓是否松动,就能保证长期使用的稳定性,因为结构没有活动部件,故障率极低,非常适合焊接车间这种多粉尘、有轻微振动的作业环境。
